IV. Обязательное содержание основных разделов курсовой работы.

В первой части рассматривается динамический расчет транзистора рассматривается на примере расчета однокаскадного усилителя напряжения или мощности.

При расчете каскада усилителя в соответствии с рис.4.1, обычно являются известными:

1. R_h - сопротивление нагрузки, на которую должен работать рассчитываемый кас­кад. Нагрузкой может являться и аналогичный каскад;

2. Iкм или U_КМ - необходимое значение амплитуды тока или напряжения нагрузки;

3. Допустимые частотные искажения;

4. Диапазон рабочих температур;

5. Заданное напряжение источника коллекторной цепи.

В результате расчета должны быть определены:

1. Тип транзистора;

2. Режим транзистора;

3. Параметры каскада;

4. Значения всех элементов схемы (резисторы, конденсаторы), их параметры и типы.

При расчете каскада усилителя в соответствии с рис.4.2 даются исходные данные:

1. Мощность на выходе каскада Р_ВЫХ;

2. Сопротивление нагрузки R_н

3. Нижняя граничная частота f_Н;

4. Коэффициент частотных искажений каскада на нижних частотах М_Н;

5. Напряжение источника питания Е_Н.

Примечание:

Принимая Т_МИН = +15°С и Т_М = +25°С, влиянием температуры на режим работы транзистора пренебрегаем.

Определить:

Для схемы (рис.4.1)

1. Тип транзистора;

2. Режим работы транзистора;

3. Сопротивление коллекторной цепи r_k;

4. Сопротивление R_Э;

5. Сопротивления R₁ и R₂;

6. Емкость разделительного конденсатора С_Р;

7. Емкость С_Э;

8. Коэффициент усилителя по напряжению К_Р.

Для схемы (рис.4.2)

1. Тип транзистора;

2. Режим работы транзистора;

3. Сопротивление в цепи эмиттера R;

4. Емкость конденсатора С;

5. Сопротивления делителя R₁ и R₂;

6. Коэффициент усиления каскада по мощности К_Р;

7. Коэффициент трансформации трансформатора К;

8. Сопротивления первичной и вторичной обмотки трансформатора;

9. Индуктивность первичной обмотки трансформатора L₁;

10. Площадь поверхности охлаждающего радиатора, если он необходим, S_ОЧ.

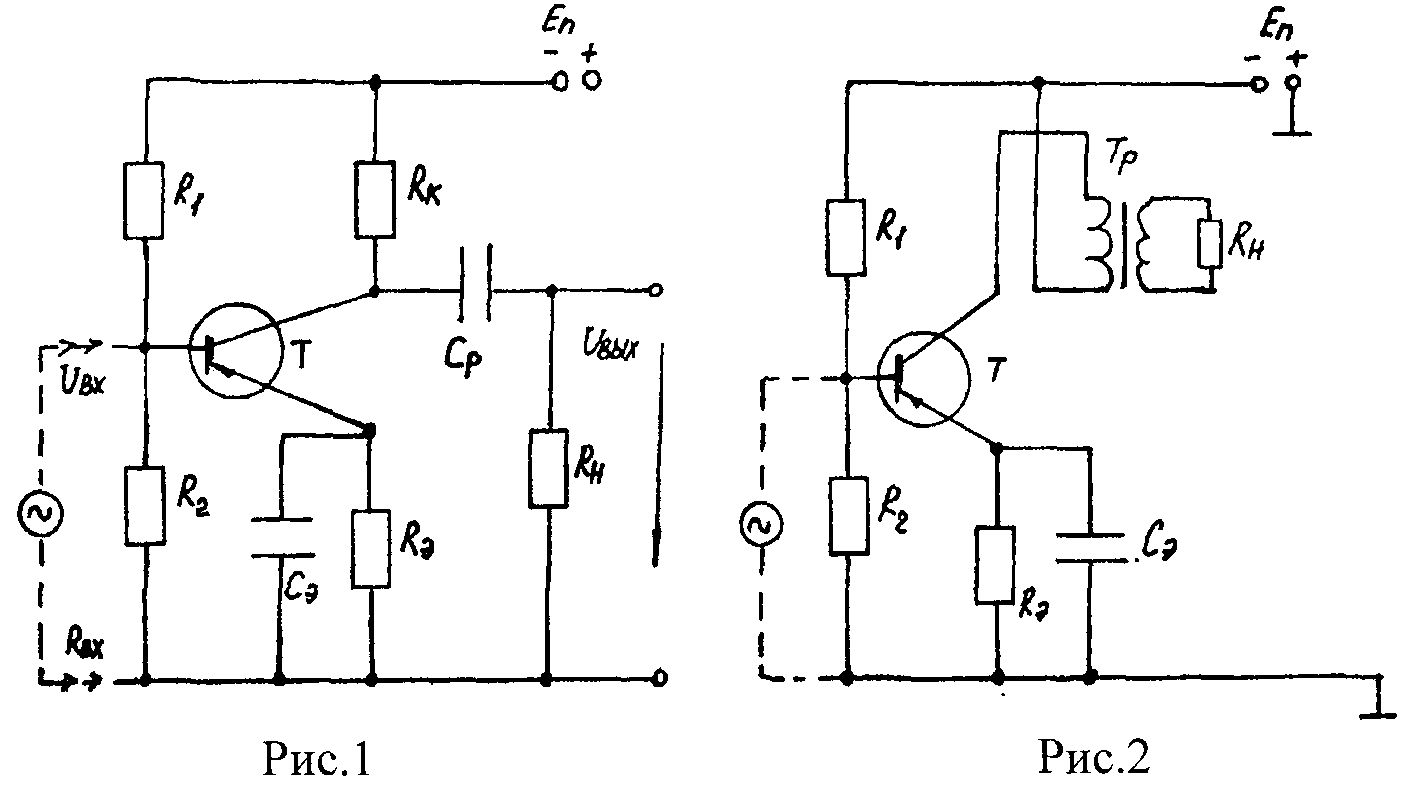

Рис.4.1 Рис.4.2

V. Техническое задание

Для выполнения первой части курсовой работы необходимо студенту использовать данные табл. 5.1 и 5.2

Таблица 5.1

Вариант	Данные для расчёта
	UВЫХ.М. ,В	RН, Ом	f, Гц	Eп, В
0	3,0	600	100	12
1	2,0	400	90	6
2	1,0	250	120	9
3	5,0	450	200	27
4	8,0	350	150	12
5	2,4	600	180	3
6	3,4	550	140	12
7	1,6	280	160	6
8	4,0	590	170	27
9	2,2	440	110	9
10	3,4	600	150	12
11	1,5	200	60	3
12	1,7	250	70	6
13	1,8	300	80	9
14	2,0	350	90	12
15	2,1	400	120	15
16	2,3	450	140	18
17	2,5	480	150	24
18	2,7	500	160	27
19	2,8	520	170	24
20	3,0	540	180	20
21	3,1	550	200	18
22	3,2	580	220	15
23	3,5	560	230	12
24	3,6	480	250	9
25	1,8	320	270	6

Таблица 5.2

Вариант	Данные для расчёта
	Uвых.м. В	Rh, Ом	FH, Гц	Мн	Eп, В
26	1,8	9	70	1,20	12
27	1,0	3	90	1,25	9
28	3,0	5	100	1,22	27
29	2,0	6	110	1,16	6
30	0,9	10	50	1,12	6
31	2,5	4	120	1,18	12
32	0,5	12	140	1,14	9
33	0,1	20	160	1,26	27
34	1,5	8	180	1,28	27
35	4,0	4	200	1,30	27
36	2,5	10	100	1,12	12
37	2,5	11	100	1,12	12
38	2,5	12	100	1,15	12
39	2,0	13	160	1,15	12
40	2,0	14	160	1,15	12
41	2,0	15	160	1,20	24
42	2,0	16	200	1,20	24
43	1,5	17	200	1,20	24
44	1,5	18	200	1,25	24
45	1,5	19	120	1,25	24
46	1,5	20	120	1,25	24
47	4,0	3	140	1,20	9
48	4,0	6	140	1,22	9
49	4,0	9	140	1,28	9
50	3,0	6	140	1,30	9
