15 Проектирование магистрального и межхозяйственных каналов
15.1 Состав и назначение проводящей сети
Проводящая сеть - это постоянная сеть, которая строится в период строительства системы и в её задачу входит транспортировка воды от источника орошения к орошаемым массивам и распределение ее в пределах этих орошаемых массивов между отдельными хозяйствами, севооборотами и полями севооборота (поливными модулями).
В состав проводящей сети входят:
- магистральный канал - это крупное сооружение, расход которого более 10-15 м3/с, большой протяженности, имеет свое название - Кара-Кумский, Обь-Каспийский, Донской и т.д. и на схемах (картах) всегда подписывается. Магистральный канал распределяет воду в межхозяйственные распределители. Все каналы на схемах обозначаются по шифру (по номенклатуре), нумерация каналов начинается от головы старшего канала.
- межхозяйственные распределители различных порядков, распределяют воду между отдельными хозяйствами, т.е. подают воду в хозяйственные распределители;
- хозяйственные и внутрихозяйственные распределители подают и распределяют воду внутри хозяйств;
- участковый распределитель - это последний постоянный канал на поле, он подает воду непосредственно на поливной модуль.

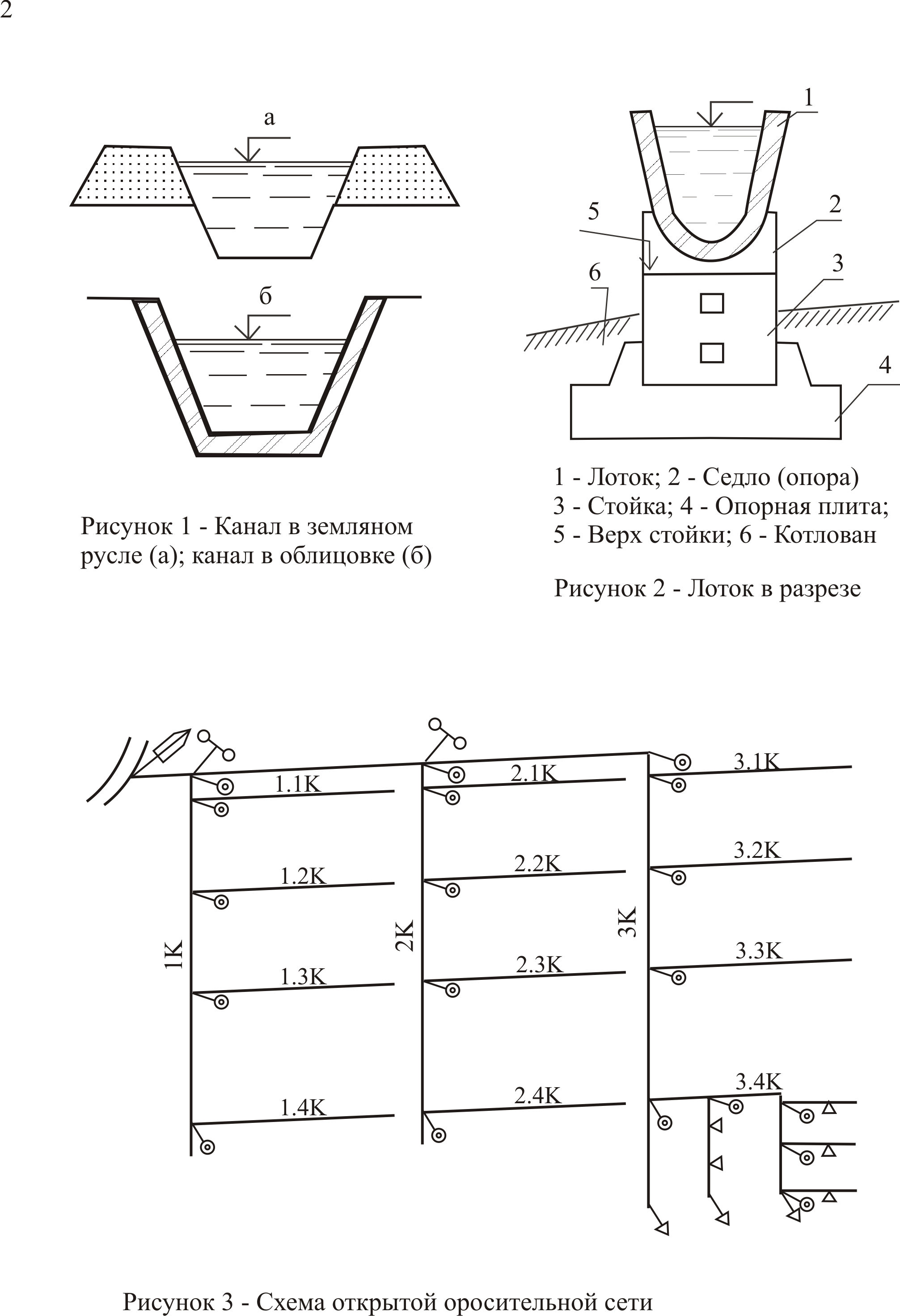

В конструктивном отношении открытая сеть может иметь каналы в земляном русле или в облицовке (рисунок 1), а также в виде лотков (рисунок 2).
Схема открытой оросительной сети представлена на рисунке 3.
Не обязательно вся номенклатура каналов должна присутствовать на системе, все зависит от рельефа местности и площади системы.
15.2 Магистральный канал
По своей длине он делится на 2 части - холостую и рабочую. Длина холостой части зависит от типа водозабора. Может быть 4 типа водозабора.
Самотечный - вода забирается с помощью регулятора и подается на поля. Это самый дешевый тип водозабора и применяется он в том случае, когда источник орошения командует (расположен выше) над орошаемой площадью.
Плотинный тип водозабора - источник орошения не командует над всей частью орошаемой территории. Тогда уровень воды в источнике орошения поднимается с помощью плотины и вода забирается регулятором из подпертого уровня.
Механический водоподъем применяется в том случае, когда плотинного водоподъема недостаточно.
При комбинированном водоподъёме часть площади орошается насосной станцией, а часть - из магистрального канала самотеком.

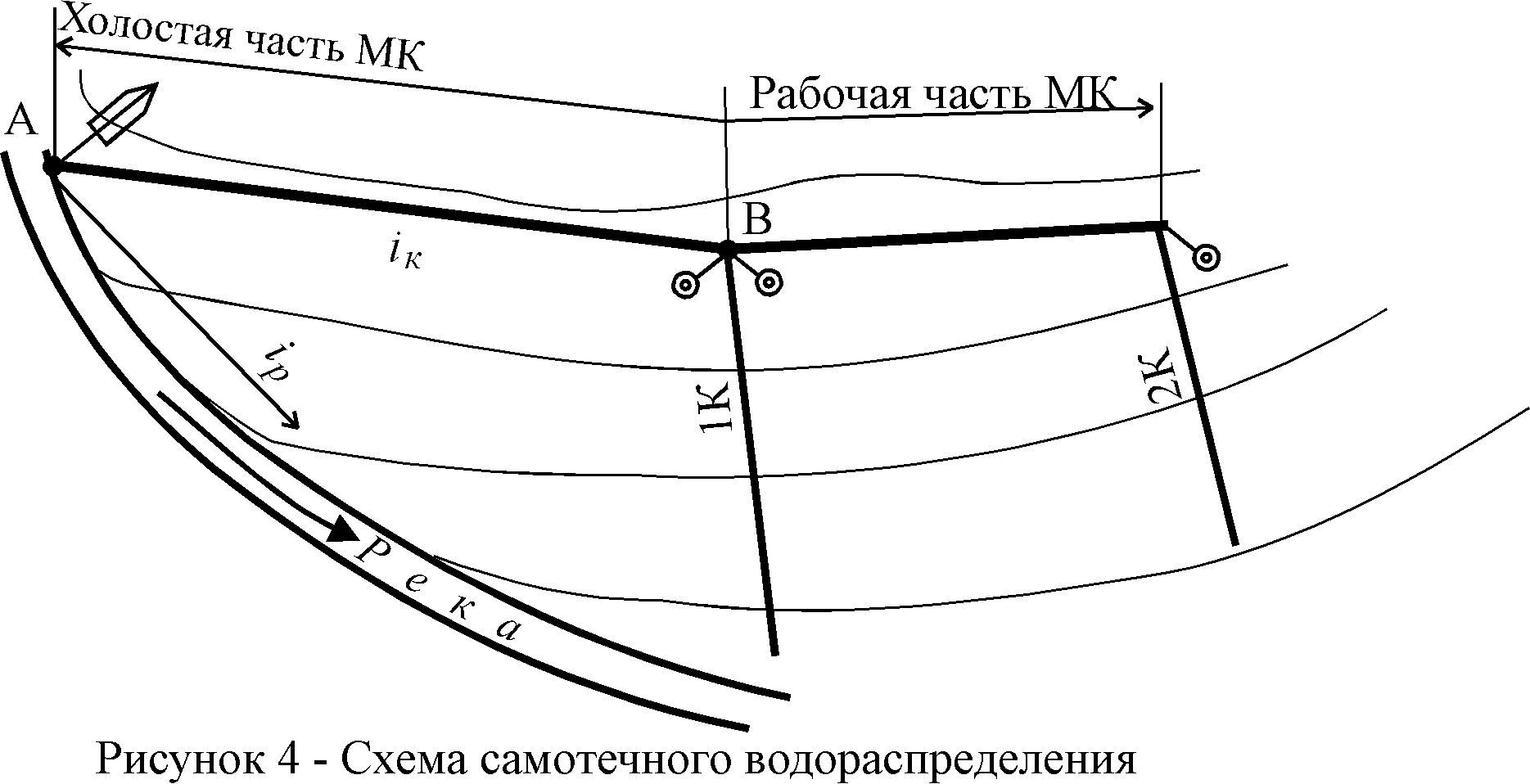

При самотечном способе водозабора магистральный канал (рисунок 4) проектируется с уклоном меньше, чем уклон реки и точка водозабора А относится выше по течению реки, этим самым увеличивается подкомандная площадь.
Представим схему расчета как плоскую задачу, поскольку точка А - общая для уклона реки и уклона канала (рисунок 5).
Найдем падение
канала
,
м, и
,
м, реки.
(1)
(2)
(3)
Длина холостой части магистрального канала зависит от уклона канала и чем он меньше, тем длиннее холостая часть.
Для сокращения длины холостой части, магистральный канал проектируется с минимально допускаемым уклоном, обеспечивающим незаиляющую скорость движения воды в нем, если нет других ограничивающих условий (например необходимость лесосплава и т.д.).

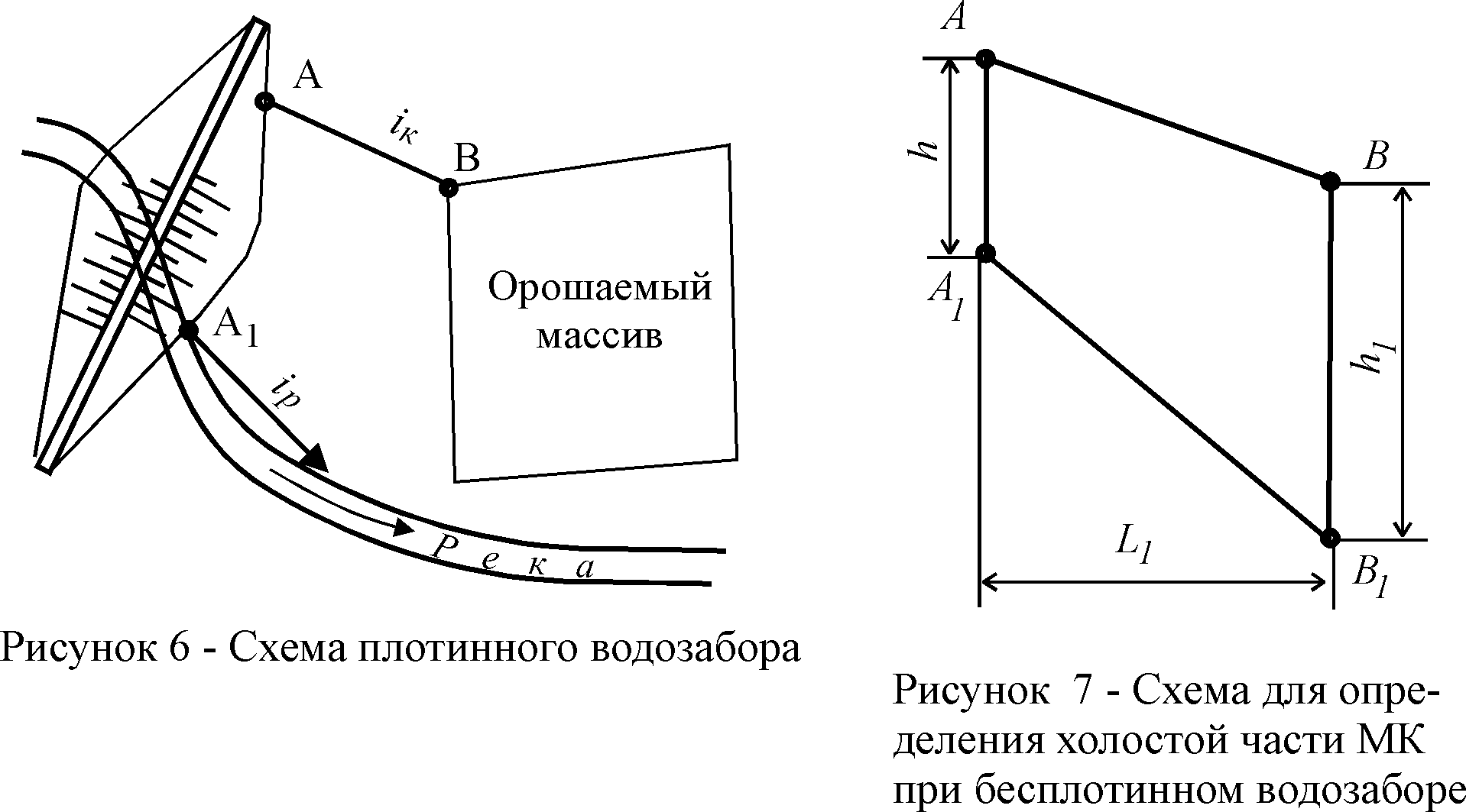

При плотном водозаборе река перегораживается плотиной (рисунок 6). Представим схему расчета длины холостой части как плоскую задачу (рисунок 7).
Точка А1
имеет отметку реки
,
а отметка точки А
равна отметке реки плюс
.
Найдем отметку точки
,
м, как:
,
а отметка точки
,
м, равна:
Вычтем из отметки
точки
,
отметку точки
,
получим
,м:
,
;
.
(4)
Анализируя выражение 4 отмечаем, что длина холостой части уменьшается при плотинном водоподъеме.
Если получается большая длина холостой части, проектируется механический водоподъем, а если большая длина трубопровода, то лучше запроектировать комбинированный тип водозабора.
Определение расхода магистрального канала
Расход магистрального
канала
,
м3/с,
определяется в голове оросительной
системы:
(5)
или
,
(6)
где - расход брутто магистрального канала в голове системы, м3/с;
-
ордината графика гидромодуля системы,
л/с га;
-
площадь оросительной системы брутто,
га;
-
коэффициент земельного использования
системы (средневзвешенная величина);
-
коэффициент полезного действия системы
(средневзвешенная величина);
-
расход брутто для i-го
мелиоративного района;
-
коэффициент полезного действия
магистрального канала.
Расход брутто , м3/с, предназначенный для каждого мелиоративного района, определяется по формуле:
,
(7)
где
-
ордината графиков гидромодуля для
мелиоративного района, л/с∙га;
-
площади, орошаемые из каналов
(трубопроводов), обслуживающих
мелиоративный район, брутто, га;
-
коэффициенты земельного использования
мелиоративных районов;
-
коэффициенты полезного действия системы
межхозяйственных распределителей,
обслуживающих различные мелиоративные
районы.
Гидравлический расчет холостой части магистрального канала производится по формулам гидравлики при заданном коэффициенте формы русла (см. лекцию 19). В результате гидравлического расчета определяется уклон, с которым будет проектироваться и трассироваться на местности магистральный канал.
Трассировка магистрального канала. При трассировке встречается 2 случая: - известна командная точка на орошаемом массиве, к которой требуется подвести самотеком воду; известно место водозабора, требуется установить длину холостой части и верхнюю границу орошаемого массива.
Для трассировки
необходимо иметь план в масштабе 1:50000
или 1:25000, c
сечением между горизонталями 0,5; 1,0 или
2,0 м и уклон магистрального канала
.

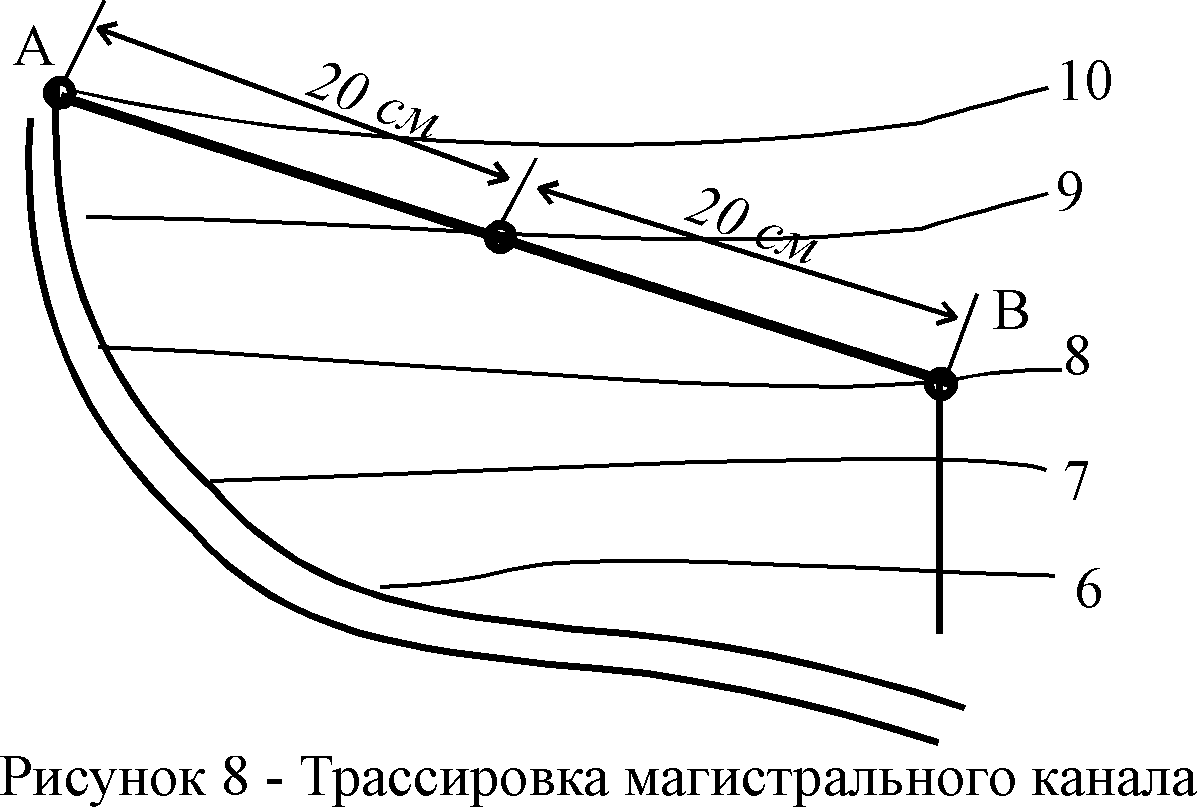

Когда известна точка водозабора, трассировка ведется от орошаемого массива в направлении к источнику орошения (рисунок 8).
Если масштаб участка 1:50000, сечение горизонталей через1 м и уклон = 0,0001, то между горизонталями требуется отложить отрезок равный 20 см на плане, что соответствует 10 км на местности.
Для этого выполняется интерполяция и между указанными горизонталями проводятся дополнительные - через 0,5; 0,25 или 0,10 м, что увеличивает точность построения, а между дополнительными горизонталями проводятся отрезки, соответствующие половине, четверти или десятой части расчетного отрезка 20 см.
