46. Светоаэрационные системы
Используют два вида светоаэрационных устройств: фонари и панели. За конструкцией они аналогичные рассмотренным.Габаритные схемы свет аэрационных фонарей прямоугольного профиля при плитах покрытия шириной 3 г (сплошными линиями изображенные схемы при шаге рам 6 г , пунктирными - при шаге 12 м. Свет аэрационные зенитные фонари могут быть устроены так , что отработанный воздух удаляется через между купольное пространство, путем открывания куполу. При применении таких панелей можно удалять воздух путем открывания самой панели через аэрационные проемы в бортовом элементе.
Свет аэрационные панели
а - открывающая; бы - с регулированной воздушной щелью; в - с открывающими переплетами; г - с жалюзевою решеткой
В промышленных зданиях фонари размещены на одинаковой отметке, полностью захищають одно одного от задувания ветром направленным под углом 900, 00 к продольной оси. Если направление ветра под углом 30-600, то отверстия фонарей будут частично задуваться. Для предупреждения задувания устраивают ветроотбойные щиты или крайние отверстия делают не открывающими.
47. Влияния и требования
Как и в гражданских зданиях пол устраивают по перекрытием и по грунту. В зависимости от производственного режима пол воспринимает разные влияния:

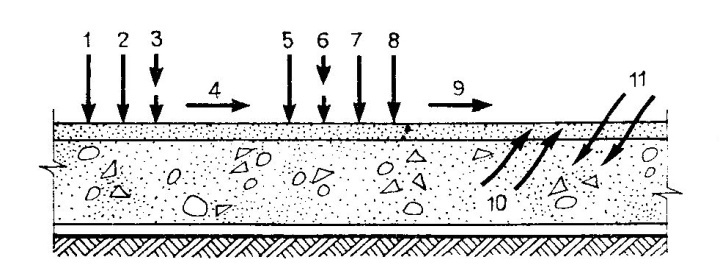

Внешние влияния на полы
1 - статические нагрузки; 2 - вибрационные нагрузки; 3 - динамические нагрузки; 4 - силы здвигу; 5 - температура окружающей среды; 6 - тепловые удары; 7 - агрессивные химические вещества в виде газа; 8 - жидкая и парообразная влага; 9 - статическое электричество; 10 - блуждающий ток; 11 - биохимические влияния.
При работе станков, падение на подлога тяжелых предметов, обработке изделий возникают вибрационные динамическая и ударная нагрузки; при перемещении людей, сырья, полуфабрикатов при движении без рельсового транспорта, при волочении трудных предметов возникают силы трения, которые вызывают стирание пола, образование пыли; в горячих цехах нагрев подлоги происходит в результате попадания на подлога горячих предметов, жидкостей лучевой теплоты печей.
Тепловые влияния могут быть постоянные или импульсивные - тепловой удар.
во многих областях химической промышленности на пол влияют воды и растворы нейтральной реакции, минеральные масла и эмульсии, органические растворители (бензин, керосин), кислоты, щелочи. В предприятиях, где производственный процесс связан с выделением аэрозолей, при прикосновенье с полом они могут выпадать в виде конденсата, иногда очень агрессивного; для производств пищевой промышленности характерное влияние на подлога животных жиров, растительных масел, органических кислот. В цветной металлургии электролизные установки являются источниками блуждающих токов, которые вызывают коррозию металла, влияя на арматуры з/б плит или на закладочные стальные детали пола. Исходя из сказанного, при выборе покрытия и конструкции пола учитывают технологические влияния, которые передаются на нее, санитарно-гигиенический режим помещений, где устраивается пол, а также ТЕП характеризуя разные типы покрытия.
К полу промышленных зданий выносят, кроме общих требований, специальные требования:
повышенная механическая прочность при влиянии на подлога больших статических и динамических нагрузок;доброе сопротивление стиранию; несгораемость и жаростойкость; стойкость в отношении физико-химических и биологических влияний; при взрывоопасных производствах пол не должна давать искр при ударах и движении без рельсового транспорта; пол должна владеть диелектричністю; по возможности быть бесшовной.
При выборе типа пола в первую очередь учитывают те требования, которые в условиях данного производства наиболее важные. При проектировании пола учитывают: размещение и размеры оборудования, которое устанавливается на подлога, на перекрытие или специальный фундамент; наличие каналов, приямков, проездов или проходов возле рабочих мест, путей железных дорог, размещение и размеры зон распространения механических, химических, тепловых и других влияний на подлога и их характер.
