35.Типы кровель пром зданийВ промышленных зданиях устраивают в основном рулонные крыши, но и используют крыши и из волнистых асбестоцементных листов, мастичные кровли, армированные стекло материалами.

Рулонные крыши выполняют из руберойда, толя, гідроізолу, ізола, бітумінізованої склотканини из синтетических материалов. Рулонная крыша, как правило, устраивают по цементной или асфальтобетонной стяжке. Толщина стяжки 10-15 мм - по бетону, 15-20 мм - по плитному утеплителю, 25-30 мм - по сыпучему утеплителю с обязательным армированием.Для верхнего пласта ковра используют материалы с крупнозернистой присыпкой.

Армированные мастичні крыши выполняют на основе битумных, бітумно-резинових, бітумно-латексних эмульсий. Их армируют скломатеріалами - склохолстом (для битумных, бітумно-резинових мастик) та склосіткою (для бітумно-латексних мастик). Сверху мастичного крыши наносят защитный пласта из гравия или краски АЛ-177. Мастичні крыши бывают плоские с уклоном до 2,5⁰ и скатные – больше 2,5⁰.

Крыши из волнистых асбестоцементних листов обычного профиля устраивают с уклоном 33⁰, а из усиленного профиля – не меньше 25⁰. Листы длиной 1750, 2000, 2300, 2800, 3300, шириной 994 и высотой волн 75, 90 мм вкладывают по прогонам рядами параллельно коньку и соединяют между собой внахльост: Закрепляют листы пружинными клямерами и анкерными креплениями.

36.Примыкание рулонной кровли к парапету

В местах примыкания к стенам, парапетам и других выступающих элементов гидроизоляционный ковер плавно поднимается на высоту 250 мм - при скатных покрытиях и 150 мм - при плоских и проливных крышах и спорит в борозду (гвоздями, рельсами), что перекрывается фартуком.

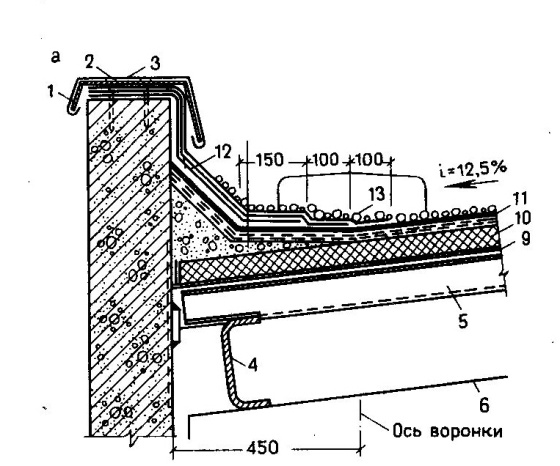

Детали примыкания рулонного кровельного гидроизоляционного ковру к низу (а) и высокому (б) парапета

1 - кляммери 3 х 40 через 600 мм; 2 - дюбеля; 3 - оцинкованная кровельная сталь; 4 - стальной прогон; 5 - стальной профилированный настил; 6 - верх несущей конструкции покрытия; 7 - мастика; 8 - стальная полоса; 9 - пароизоляция; 10 - термоизоляция; 11 - основной гидроизоляционный ковер; 12 - дополнительный пласт руберойда; 13 - защитный пласт из гравия.

37.Устройство деформационно шва на кровле

В деформационных швах при рулонных кровлях устраивают разного рода компенсаторы из оцинкованной стали.

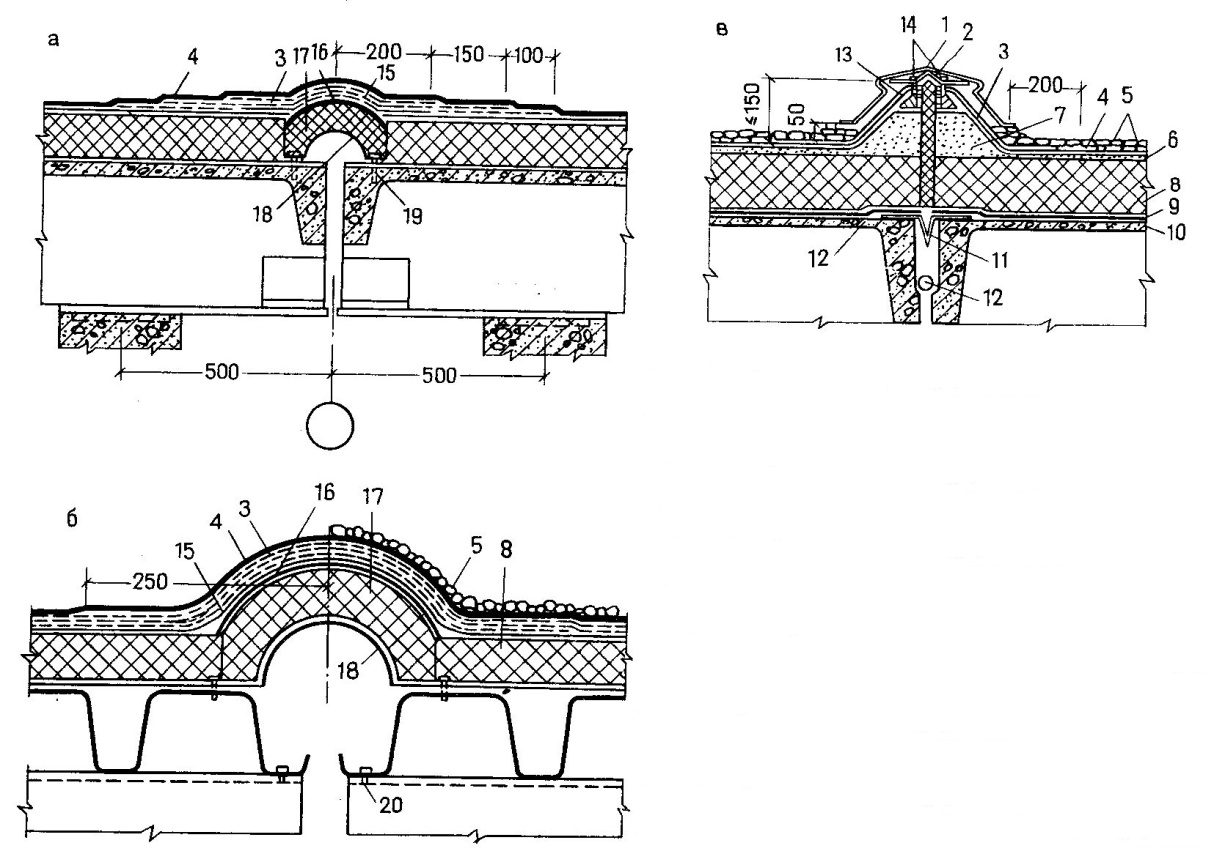

Температурные швы в покрытиях с рулонным гидроизоляционным ковром

а - при сборных з/б плитах с компенсатором в виде викружки; бы - при профильном стальном настиле с компенсатором в виде викружки; в - при сборных з/б плитах, преклонных бетонных бортах с компенсатором по ним; 1 - облицовка оцинкованной сталью или пластмассой; 2 - верхний компенсатор из оцинкованной стали; 3 - дополнительные пласты гидроизоляции; 4 - основной гидроизоляционный ковер; 5 - гравийное защитное покрытие; 6 - стяжка; 7 - борт из раствора или бетона; 8 - теплоизоляция; 9 - пароизоляция; 10 - несущая плита покрытия; 11 - нижний компенсатор из оцинкованной стали ; 12 - теплоизоляция из волокнистого материала ; 13 - антисептические деревяні брусья; 14 - оцинкованные гвозди; 15 - пласт руберойда; 16 - оцинкованная кровельная сталь; 17 - мінераловатні плиты; 18 - фасонный элемент; 19 - дюбеля; 20 - само нарезные болты.

38,Устройство мастичных кровель

Армированные мастичні кровли выполняют на основе битумных, бітумно-резинових, бітумно-латексних эмульсий. Их армируют скломатеріалами - склохолстом (для битумных, бітумно-резинових мастик) та склосіткою (для бітумно-латексних мастик). Сверху мастичного крыши наносят защитный пласта из гравия или краски АЛ-177. Мастичні крыши бывают плоские с уклоном до 2,5⁰ и скатные – больше 2,5⁰.

39.Устройство кровель из волнистых азбестоцементных листов

Кровли из волнистых асбестоцементних листов обычного профиля устраивают с уклоном 33⁰, а из усиленного профиля – не меньше 25⁰. Листы длиной 1750, 2000, 2300, 2800, 3300, шириной 994 и высотой волн 75, 90 мм вкладывают по прогонам рядами параллельно коньку и соединяют между собой внахльост: Закрепляют листы пружинными клямерами и анкерными креплениями.

40.Отвод воды из покрытий .Типы.Область применения

Отвод воды из покрытий промышленных зданий может быть внутренним и внешним.Внешнее устраивают при отсутствии дождевой канализации на территории предприятия и ширине отапливаемого здания не больше 72 г, а также в покрытиях над неотапливаемыми помещениями при крышах из асбестоцементных волнистых писем в покрытиях по деревянным несущим конструкциям.Покрытие много прольотних неотапливаемых зданий допускается устраивать с внутренним водостоком при наличии производств тепловыделений или при устройстве специального обогрева водосточных воронок и труб.Водосточные воронки размещают в єндовах не меньше одной в каждом ряде колонн.Площадь водосбора, который приходится на одну воронку определяется расчетом в зависимости от типа и уклона кровли. Расстояние между воронками должна быть не больше 48 г. Воронки размещают возле колонн и ни в одном случае в уголках здания. Они имеют стандартную привязку - к продольной оси 450 мм, к поперечной 500 мм. В промышленных предприятиях используют воронки марки ВР-9Б.

41.Пример внутреннего водостока на крыше многопрольотного здания(алгоритм расчета)

1. Площадь покрытия делится на отдельные площади водосбора.

2. Определяем величину интенсивности дождя продолжительностью 20 мин в зависимости от района строительства согласно данным карты.

3.Согласно таблице определяем максимально допустимую площадь водосбора м² на одну воронку.

3. Рассчитываем количество воронок для каждой площади водосбора.

42.Устройства для верхнего освещения и аэрации

Верхнее освещение происходит по помощи фонарей, прозрачных панелей и покрытие.Аэрация промышленных зданий проводится через аэрационные фонари или путем использования с этой целью световых фонарей со блоков, которые приоткрываются. Требования: правильный выбор материалов, т.е. доброе сопротивление всем влияниям.Фонари выполняют из металла и железобетона.

Классификация и конструктивные схемы фонарей

По назначению: световые; светлоаерацыонные; аэрационные.

По форме: двусторонние; односторонние (шеди); зенитные.

Первые два могут иметь вертикальное на наклоненное застекление. Поперечный профиль фонаря может быть: прямоугольным, трапециевидным, зубчатым, пылевидным, точково-куполоподобные, треугольным, ленточным.

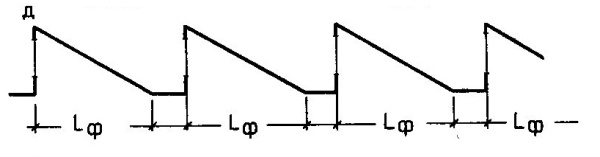

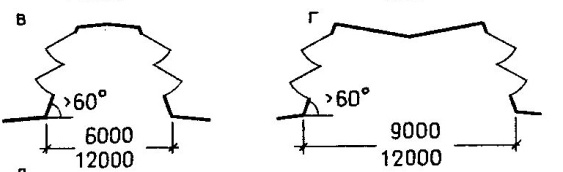

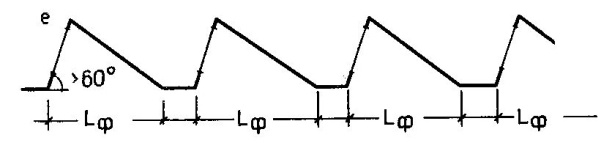

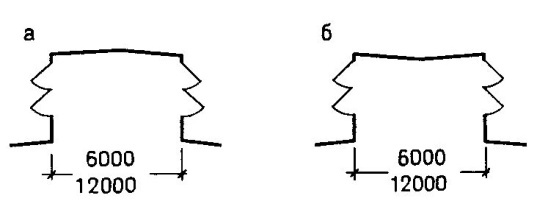

Типы фонарей

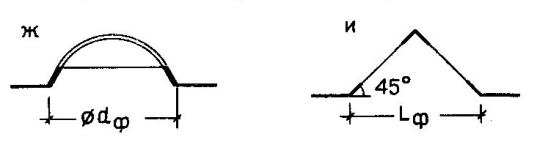

Двохсторонні (из внешним и внутренним водоотводам): а, бы - прямоугольные; в, г - трапеций ни; односторонние (шеди): д - зубчатый, е - пылевидный; зенитные; же - точково-куполоподібним; и - треугольный-ленточный.

Если ленточные отверстия размещенны горизонтально и элементы их заполнения вмонтированные в ограждающую конструкцию покрытия – их называют светопрозрачными панелями. Зенитные фонари и светопрозрачные панели могут размещаться в отдельных точках покрытия, идти по нему в виде ленты или размещаться по всей плоскости покрытия.

43.Размеры фонарей определяются требованиями к степени естественного освещения и аэрации помещений. Размеры конструктивных схем фонарей унифицированы и совпадают с основными габаритами здания. Их ширина зависит от числа и величины пролетов, для L = 12-18 м ширина фонаря 6м; для 24-36 м - 12 м. Высоту фонаря определяют световым и аэрационным расчетом. Длина фонаря до 84 м (требования эксплуатационные и противопожарные). При большой длине фонари устраивают с разрывами не меньше 6 м. К торцевым стенам фонарь не доводят на расстояние 6 м. Водоотвод из фонарей делают внешним, а при L = 12 м можно и внутренний. Фонари имеют одинаковую конструктивную схему. Рассмотрим свет аэрационный фонарь шириной 6 г со стальным каркасом.

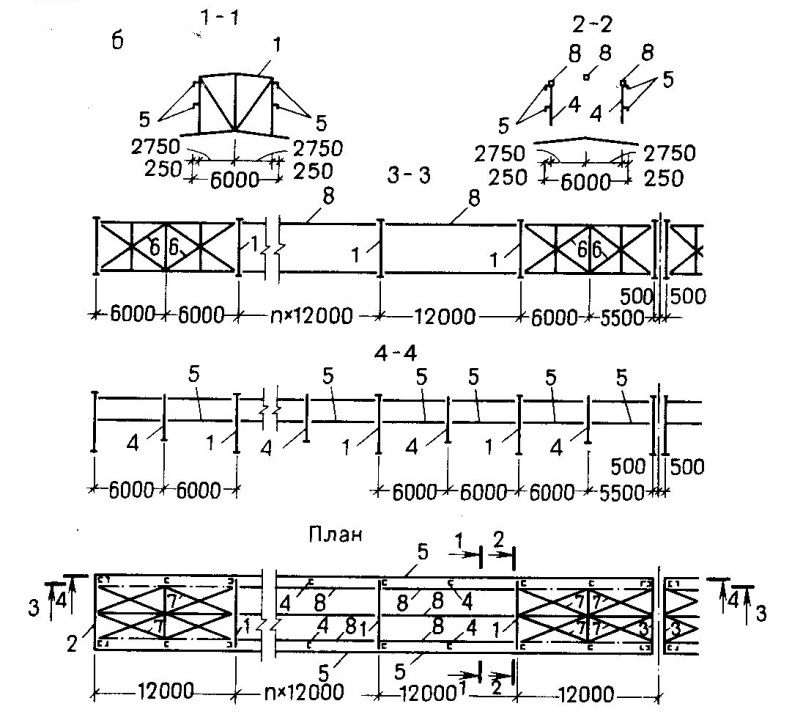

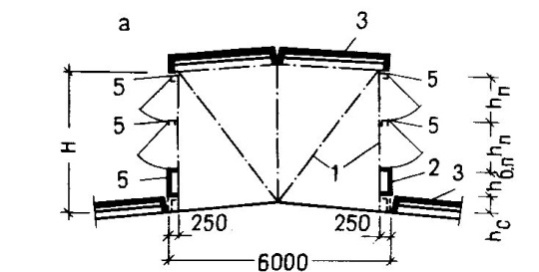

Конструктивные схемы фонарей

а - общая схема фонаря; бы - схема несущих конструкций; 1 - поперечная рама фонаря; 2 - бортовая плита; 3 - плита покрытия; 4 - промежуточная стойка; 5 - прогоны для крепления створом переплетів; 6 - вертикальные крестовые в'язі; 7 - горизонтальные крестовые в'язі; 8 - раскос.

Каркас фонаря состоит из поперечных рам и продольных элементов: бортовых плит, погонов для крепления створок или переплетов, плит покрытия и связей. П-подібні стальные рамы устанавливают на несущие элементы покрытия. Привязка 250 при 12 г шаге, 150 при 6 г шаге.Опорные плиты стоек поперечных рам фонаря закрепляют анкерными болтами с последовательным привариванием их к закладочным деталям в верхнем поясе стропильной конструкции. Бортовые плиты фонаря устанавливают на опорные столики, которые размещают в нижней части крайних стоек поперечных рам фонаря. При пролете 6 м - плиты делают однослойными из ячеистого или легкого бетона h = 600 мм при L = 12 м - ребристые из тяжелого бетона h = 800 мм. Их крепят с помощью сваривания закладочных стальных деталей заложенных в углы плит к стальным элементам, закрепленным на стойке рам. Вместо бортовых плит используют стальные листы h = 900 мм, которые размещают в цокольной части фонаря. Их крепят свариванием к продольным элементам и стойкам фонарных ферм. Продольная рама состоит из цокольной части (нижний и верхний элементы, стальное письмо с раскосом) верхнего и среднего элемента (стойки в объединении с поперечными рамами повышают пространственную жесткость и стойкость каркасу фонаря).

Для обеспечения стойкости каркасу фонаря устраивают связи. Горизонтальные и вертикальные крестообразные связи устанавливают в крайних панелях у деформационных швов, а в плоскости ригелей поперечных рам - распорки. Торцы фонарей могут быть утеплены и застекленные.
