Питання для самоперевірки.
На які два види підрозділяються гідравлічні витрати?
В чому заключається принцип накладення витрат?
За якою формулою визначаються повздовжні втрати напору?
Від чого залежить величина коефіцієнта Дарсі при ламінарному русі?
Поясніть поняття “гідравлічно гладкі труби” і “ гідравлічно шорсткі труби”.
Від яких факторів залежить коефіцієнт Дарсі при турбулентному режимі руху?
Як визначити втрати напору при турбулентному режимі руху рідини?
Що таке місцеві гідравлічні опори?
По якій формулі підраховуються втрати напору в місцевих опорах?
Від чого залежить чисельне значення коефіцієнта місцевого опру?
Задачі.
При підрахунках гідравлічних втрат по формулі Вайсбаха необхідно звернути увагу на вказівки відносно того, до якої швидкості (або до якої площі) віднесені задані коефіцієнти опору .
Приклад 1.4.1. Масло, кінематична в’язкість якого 14 см2/с протікає в трубці 25 мм . Визначте витрату, середню швидкість і максимальну швидкість, якщо втрати напору на одиницю довжини трубки дорівнюють 0,5 м/м.
Розв’язок.

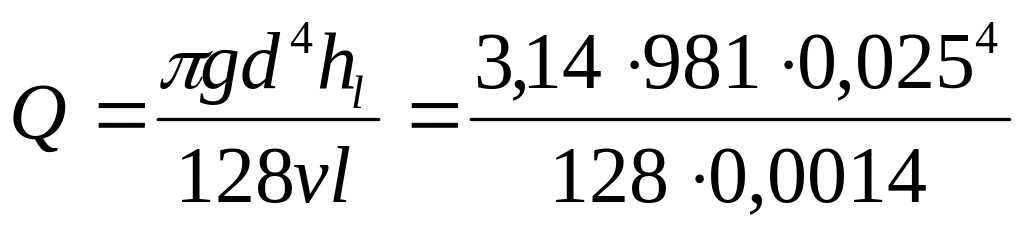

Вважаючи, що режим ламінарний по формулі Пуазейля:
0,5=0,33610-4
м3/с=33,6
см3/с

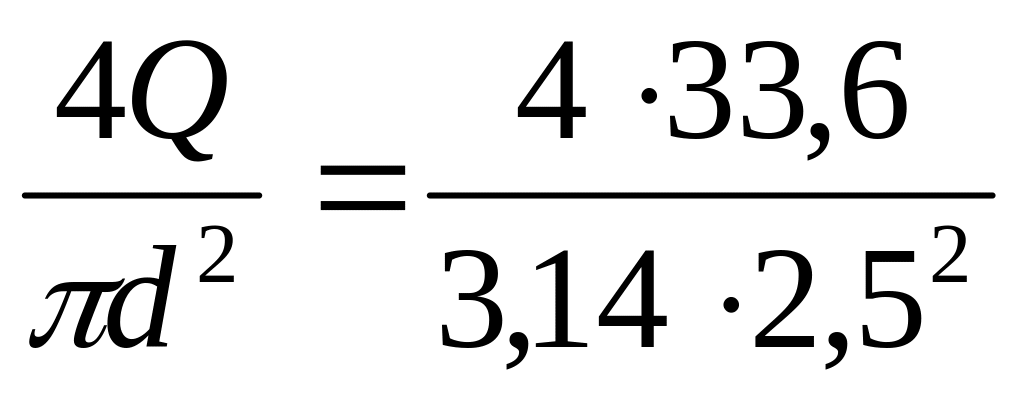

Середня швидкісь
V=
=6,85
см/с
Перевіримо чи справді режим ламінарний
Re=
=1,22
Отже режим ламінарний і Umax=2V=26,85=13,7 см/с.
Приклад 1.4.2. Визначте гідравлічний коефіцієнт тертя під час руху води (v=10-6 м2/с) в новому чавунному трубопроводі 150 мм зі швидкістю 2 м/с.
Розв’язок.

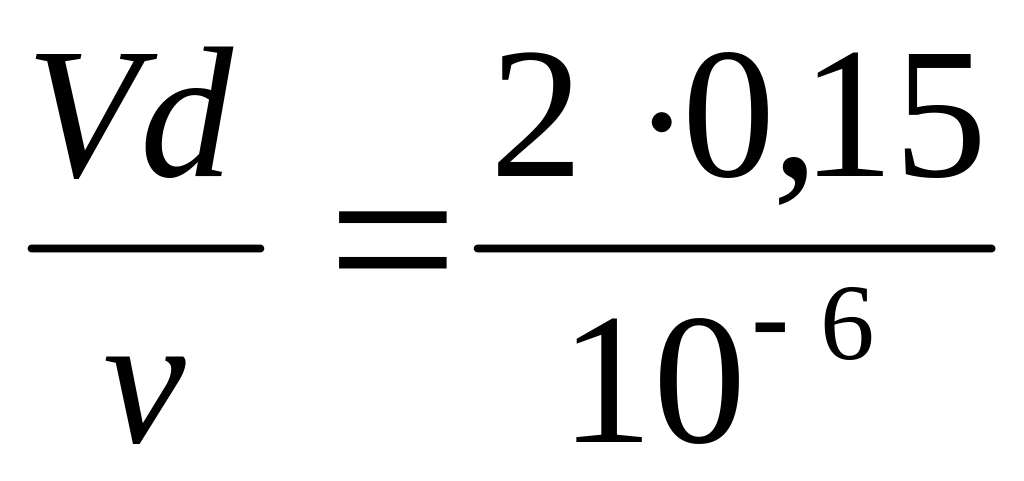

Число
Рейнольдса Re=
=30000
Отже,
режим
руху
турбулентний. Для визначення зони опору
з гідравлічного довідника беремо
значення еквівалентної шорсткості, яке
для нових чавунних труб е=0,3

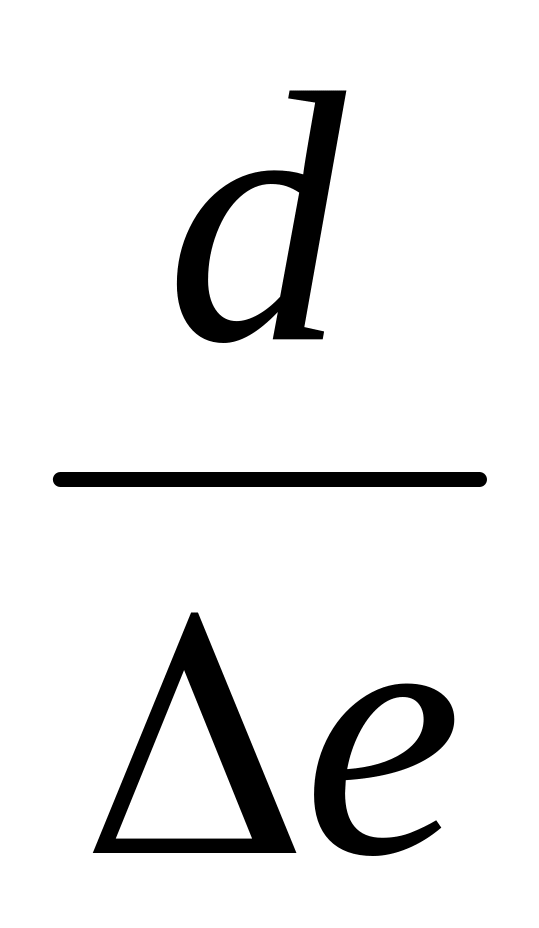

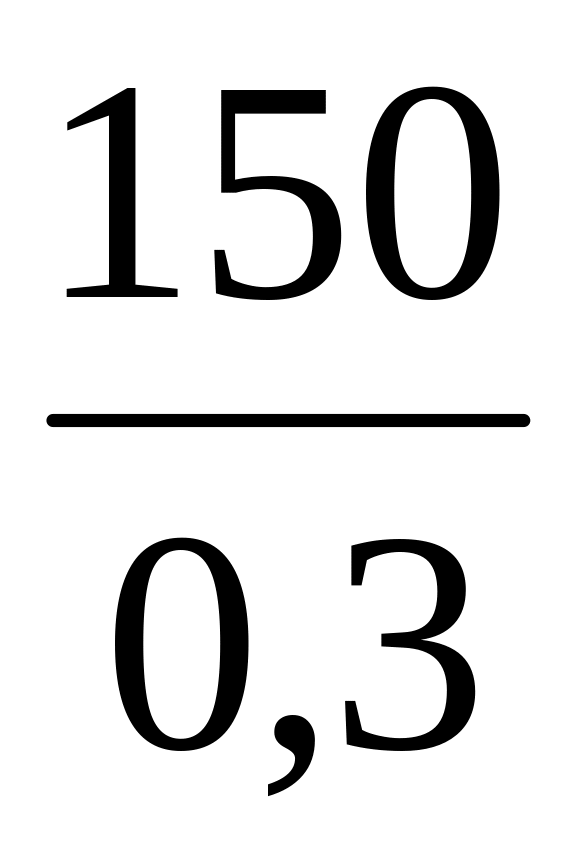

мм. Верхня межа другої перехідної зони
500
=
500
=250000.
Оскільки Re>500
то використаємо формулу:
=0,0233.
Приклад 1.4.3. По трубопроводу 10 см і довжиною 500 м пропускають воду в кількості 10,5 л/с при різниці тисків 100 кПа і температурі 20. Обчисліть еквівалентну шорсткість трубопроводу.
Розв’язок.
Швидкість
=1,34
м/с
Оскільки
=134000
то режим руху турбулентний. Втрати напору
=10,2
м.
Гідравлічний коефіцієнт тертя обчислюємо за формулою Дарсі-Вайсбаха:
Звідки
=0,0223
Формула Альтшуля підходить для всіх трьох зон турбулентного режиму. З неї:
0,12
мм.
М
ал.
4.Тиск у рідині Приклад

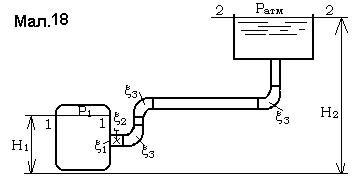

1.4.4. Два
бака з’єднані гладкою трубою діаметром
d=25 мм і довжиною l=10 м. Визначити надлишковий
тиск в напірному баці в м водяного стовпа
(напір)
для забезпечення витрати води, що
дорівнює 2 л/с, якщо Н1=1
м, Н2=5
м. Коефіцієнт місцевих витрат прийняти
на вході 1=0,5
, в вентилі 2=4
, в кожному коліні 3=0,2.
Кінематична в’язкість води v=0,11
см2/с
.( Мал. 18.)
Розв’язок.
Визначимо режим руху рідини в трубопроводі по значенню числа Рейнольдса. Для цього спочатку знайдем середню швидкість
V=
=407
см/с
Тоді

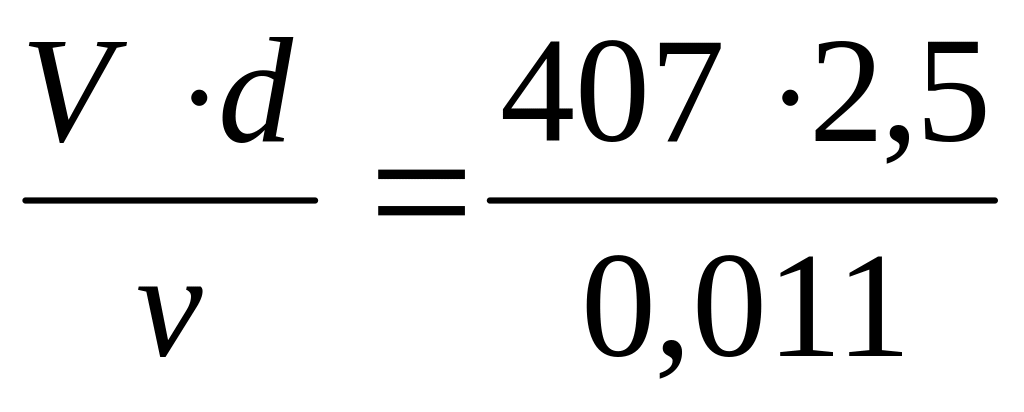

Re=
=92500
Оскільки Re=92500>Rкр , то має місце турбулентний режим.

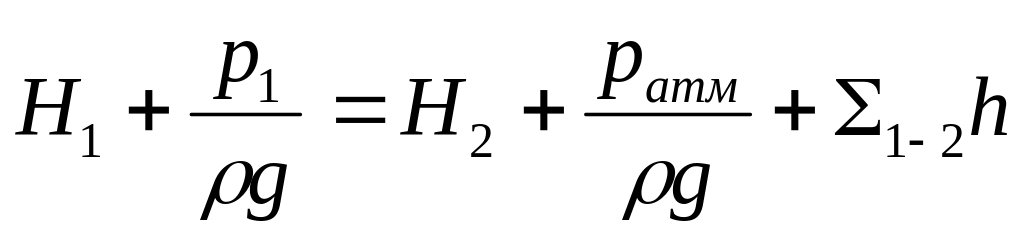

Надлишковий тиск знайдем з рівняння Бернуллі, записаного для перерізів 1-1, 2-2. Вважаючи, що швидкості пересування рівнів рідини у баках малі відносно швидкості води в трубі, так як площі перерізів 1-1 і 2-2 великі в порівнянні з площею перерізу труби
звідки
де - питома маса води.
Сума втрат напору при русі води від перерізу 1-1 до 2-2 складається з втрат на тертя, місцевих втрат при вході в трубу із напірного бака, в вентилі, в трьох колінах і при виході із труби на різке розширення потоку до перерізу 2-2, в якому швидкість, як уже згадувалось може бути прийнята нулю.
Відповідно:
Коефіцієнт втрат на тертя при турбулентному русі в гладкій трубі можна вирахувати по слідуючій формулі, (для Re<105)
=0,0182
Тоді
=15,3
м
