4. Расчет и проектирование однопролетного ригеля
4.1 Определение нагрузок и усилий в ригеле.
Нагрузка на ригель
от многопустотных плит считается
равномерно распределенной. Ширина
грузовой полосы на ригель равна шагу
поперечных рам
.
Вычисляют расчетную нагрузку на 1м длины
ригеля.
Постоянная от
перекрытия:
кН
/м
Вес ригеля: 0,7кН/м
Итого: g = 32,044+0,7=32,744 кН
Временная нагрузка:
v =
кН
Полная нагрузка: g + v = 32,744 + 35,4 = 68,144 кН
4.2 Вычисление изгибающего момента в ригеле
Расчетный изгибающий момент от полной нагрузки:
кН/м

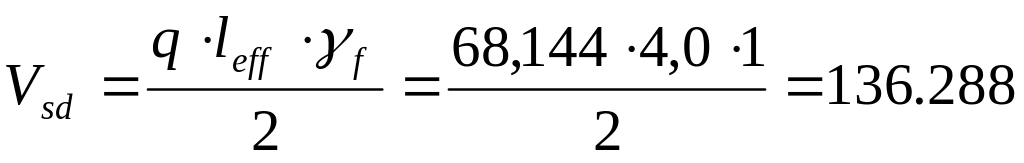

Максимальная поперечная сила на опоре от расчетной нагрузки:
кН
W=
=
см3
принимаем двутавр № 36 Wx
= 743,0 см3
Номер двутавра |
Размеры |
Площадь поперечного сечения |
Масса 1 м, кг
|
Справочные значения для осей |
|||||||||||
h |
b |
s |
t |
R |
r |
X – X |
Y – Y |
||||||||
не более мм |
Ix, |
Wx, |
ix, |
Sx, |
Iy, |
Wy, |
iy, |
||||||||
см2 |
см4 |
см3 |
см |
см3 |
см4 |
см3 |
см |
||||||||
36 |
360 |
145 |
7,5 |
12,3 |
14,0 |
6,0 |
61,9 |
48,60 |
13380 |
743,0 |
14,70 |
423,0 |
516,0 |
71,10 |
2,89 |
5.Определение усилий в средней колонне.
5.1 Определение продольных сил от расчетных нагрузок колонны первого этажа
-
Вид нагрузки
Нормативная нагрузка, кН/м2
Коэффициент надежности по нагрузке, f
Расчетная нагрузка, кН/м2
Постоянная:
1.От собственного веса плиты перекрытия,
δ=0,1707м, =2500кг/м3
2.От слоя цементно-песчаного раствора, δ=0,02м, =1800кг/м3
3.От пароизоляции,
δ=0,008м, =1900кг/м3
4. От «ковра»
2δ=0,008м, =1900кг/м3
4,27
0,36
0,15
0,15
1,35
1,35
1,35
1,35
5,77
0,486
0,205
0,205
Итого
-
6,666
Временная (снеговая)
1,2
1,5
1,8
Полная нагрузка на чердачное перекрытие
6,13
–
8,466
Всего нагрузка на колонну первого этажа при грузовой площади колонны А = b x a = 6.3 x 4.0 = 25.2 м2
кН
