Задание 2. Резьбовые соединения

Цель задания – изучение геометрических профилей резьбы, их назначения, правил изображения и обозначения резьб и резьбовых соединений на чертежах.

Содержание задания:

1. Соединение болтом.

2. Трубное соединение.

Оба соединения вычерчиваются на одном листе формата А3.

Упрощенное изображение соединения болтом

В задании необходимо вычертить два вида упрощенного изображения соединения болтом, общий вид которого показан на рис. 3. Относительные размеры деталей болтового соединения вычисляются по формулам, приведенным ниже. Диаметр болта (ГОСТ 7798-70) определяется по варианту из табл. 1.

Длину болта принимают от 60 до 100 мм в зависимости от диаметра болта. Кроме болта в соединение входят гайка и шайба.

Формулы для расчета размеров деталей болтового соединения:

D = 2d

D_ш = 2,2d

d₁ = 0,85d

H = 0,8d

h = 0,7d

c = 0,15d

k = 0,25…0,5d

s = 1,7d

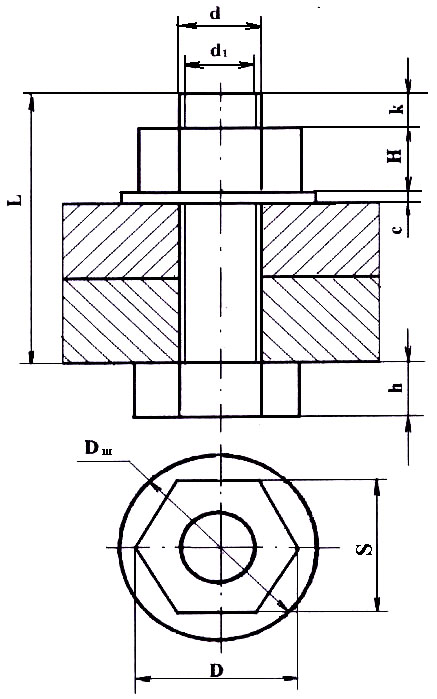

Рис. 3. Соединение болтом

Таблица 1

Вариант	1	2	3	4	5	6	7	8	9	10	11	12	13
d	9	10	12	14	16	18	20	22	24	27	30	36	42

На законченном чертеже наносят размер длины болта и обозначают резьбу. Для стандартных болтов применяется метрическая резьба.

Трубное соединение

В данном задании необходимо вычертить одно изображение (главный вид) узла трубного соединения с разрезом в месте соединения. Узел состоит из концевой части трубы и одного из соединительных элементов (фитингов). Пример выполнения задания приведен на рис. 4.

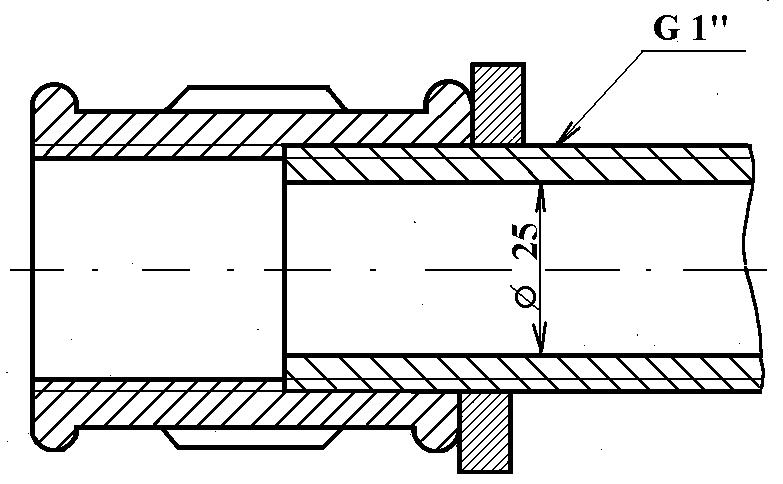

Рис. 4. Трубное соединение

Трубные соединения широко используются при монтаже трубопроводных коммуникаций: водо- и газоснабжение, отопление, канализация и т.п. Данный вид соединения относится к креплению с помощью трубных резьб (при давлении в сети не более 25 атмосфер). В связи с тем, что трубопровод может быть набран по соответствующим расчетам из различных диаметров труб и в различных направлениях, то приходится использовать для соединения различные фасонные элементы (фитинги): угольники, тройники, муфты, кресты.

Если трубопровод на отдельном участке не меняет направления, то трубы соединяют муфтами (рис. 5). На рис. 6 показан угольник, который позволяет соединять трубы одного диаметра под прямым углом.

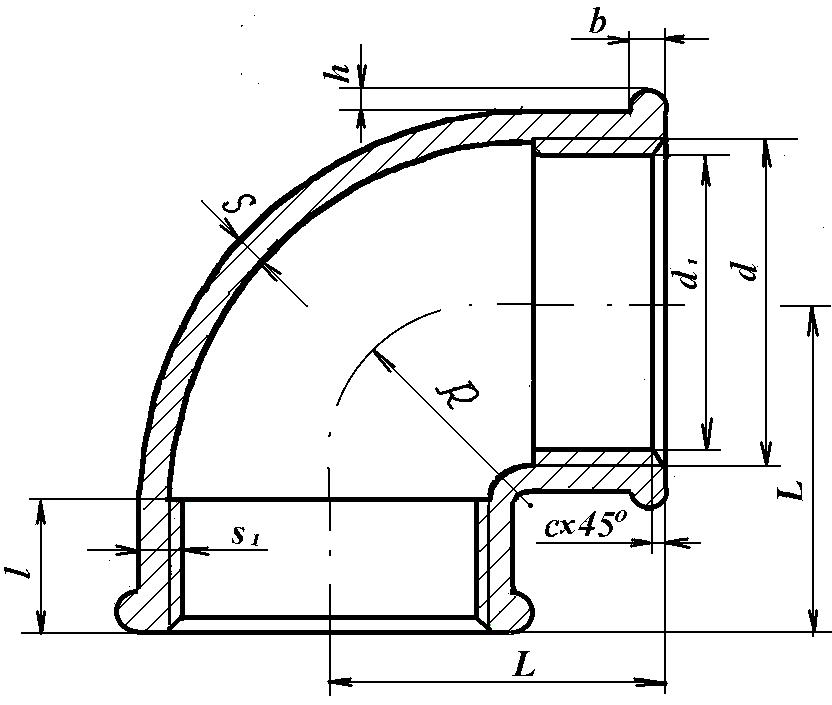

Рис. 6. Угольник

Рис. 5. Муфта

Тройники (рис. 7) используют в том случае, когда трубопровод разветвляется.

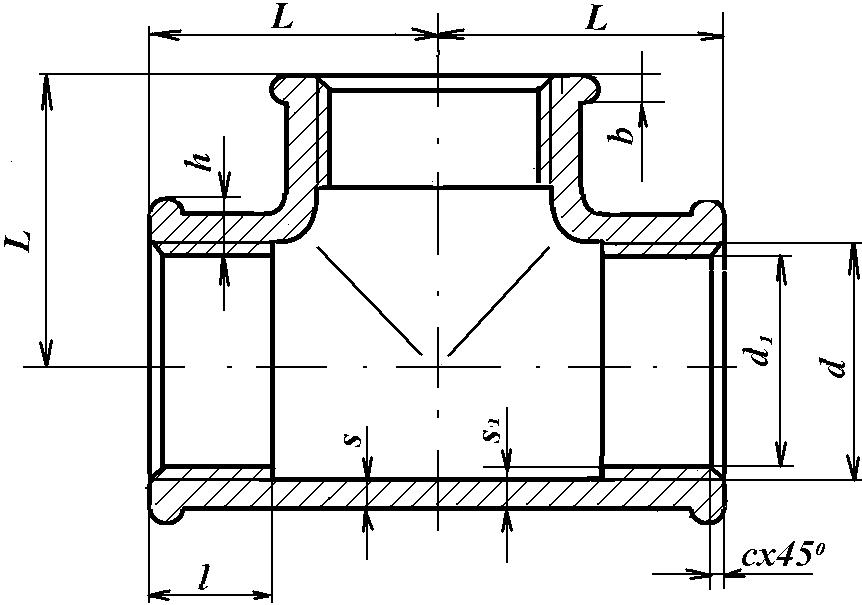

Рис. 7. Тройник

Варианты задания принимаются из табл. 4.

Таблица 4

Вариант	1	2	3	4	5	6	7	8	9	10	11	12	13
	Муфта ГОСТ 8955-59				Угольник ГОСТ 8946-59					Тройник ГОСТ 8948-59
Условный проход DУ, мм	8	10	15	20	25	32	40	20	15	20	25	32	40

Трубная цилиндрическая резьба, в отличие от метрических резьб, имеет профиль в виде равнобедренного треугольника с углом при вершине 55º. Профиль этих резьб обозначается знаком G, а после обозначения профиля проставляется условный размер. Условным этот размер называется потому, что он показывает величину внутреннего диаметра трубы (в дюймах), для которой разработана данная резьба. Один дюйм примерно равен 25,4 мм.

Внутренний диаметр трубы (диаметр «в свету») называют условным проходом и в справочных таблицах обозначают через D у (мм).

Обозначения трубных резьб наносят над полкой линии выноски. В качестве примера резьба обозначена G 1″. Это означает, что внутренний диаметр трубы равен одному дюйму и соответствует условному проходу Dу 25,4 мм. Обозначения трубных резьб наносят независимо от того, на наружном диаметре трубы выполнена резьба или на внутреннем. Таким образом, если резьба дана на наружном диаметре трубы, то этот диаметр не будет равен 25,4 мм, а окажется равным 33,25 мм.

В зависимости от выбранного варианта размеры, необходимые для выполнения чертежей фитингов, берутся из таблиц: для муфт – табл. 5; для угольников и тройников – табл. 6.

Таблица 5

Условный проход DУ, мм	Резьба	d	d1	L	l	S	h	b	b1	c
8	G ¼ ˝	13,16	11,45	27	7	3,5	2	3	2	1
10	G ⅜ ˝	16,66	14,95	30	8	3,5	2	3	2	1
15	G ½ ˝	20,96	18,63	36	9	4,2	2	3,5	2	1,6
20	G ¾ ˝	26,44	24,12	39	10,5	4,4	2,5	4	2	1,6
25	G 1 ˝	33,25	30,29	45	11	5,2	2,5	4	2,5	1,6
32	G 1¼ ˝	41,91	38,95	50	13	5,4	3	4	2,5	1,6
40	G1½ ˝	47,80	44,85	55	15	5,8	3	4	3	1,6

Таблица 6

Условный проход DУ, мм	Резьба	d	d1	L	l	s	s1	h	b	c	R ≈
8	G ¼ ˝	13,16	11,45	21	9	2,5	3,5	2	3	1	12
10	G ⅜ ˝	16,66	14,95	25	10	2,5	3,5	2	3	1	15
15	G ½ ˝	20,96	18,63	28	12	2,8	4,2	2	3,5	1,6	16
20	G ¾ ˝	26,44	24,12	33	13	3	4,4	2,5	4	1,6	20
25	G 1 ˝	33,25	30,29	38	15	3,3	5,2	2,5	4	1,6	23
32	G 1¼ ˝	41,91	38,95	45	17	3,6	5,4	3	4	1,6	28
40	G1½ ˝	47,80	44,85	50	19	4	5,8	3	4	1,6	31

При соединении трубы с тройником или муфтой в узел входит контргайка ГОСТ 8961-59 (рис. 8). Угольник навинчивается на всю длину l_о нарезной части трубы (до отказа), и контргайка не ставится. Размеры контргаек приведены в табл. 7.

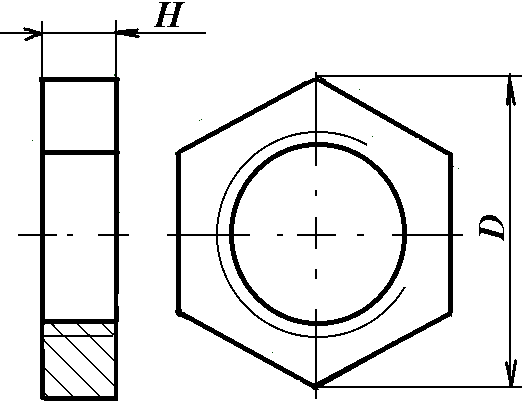

Рис. 8. Контргайка

Условный проход,мм	6	10	15	20	25	32	40
Н	7	7,5	8	9	10	11	12
D	25,4	28	36,9	41,6	53,1	63,5	69,3

Таблица 7

Пример выполнения задания приведен на рис. 9.

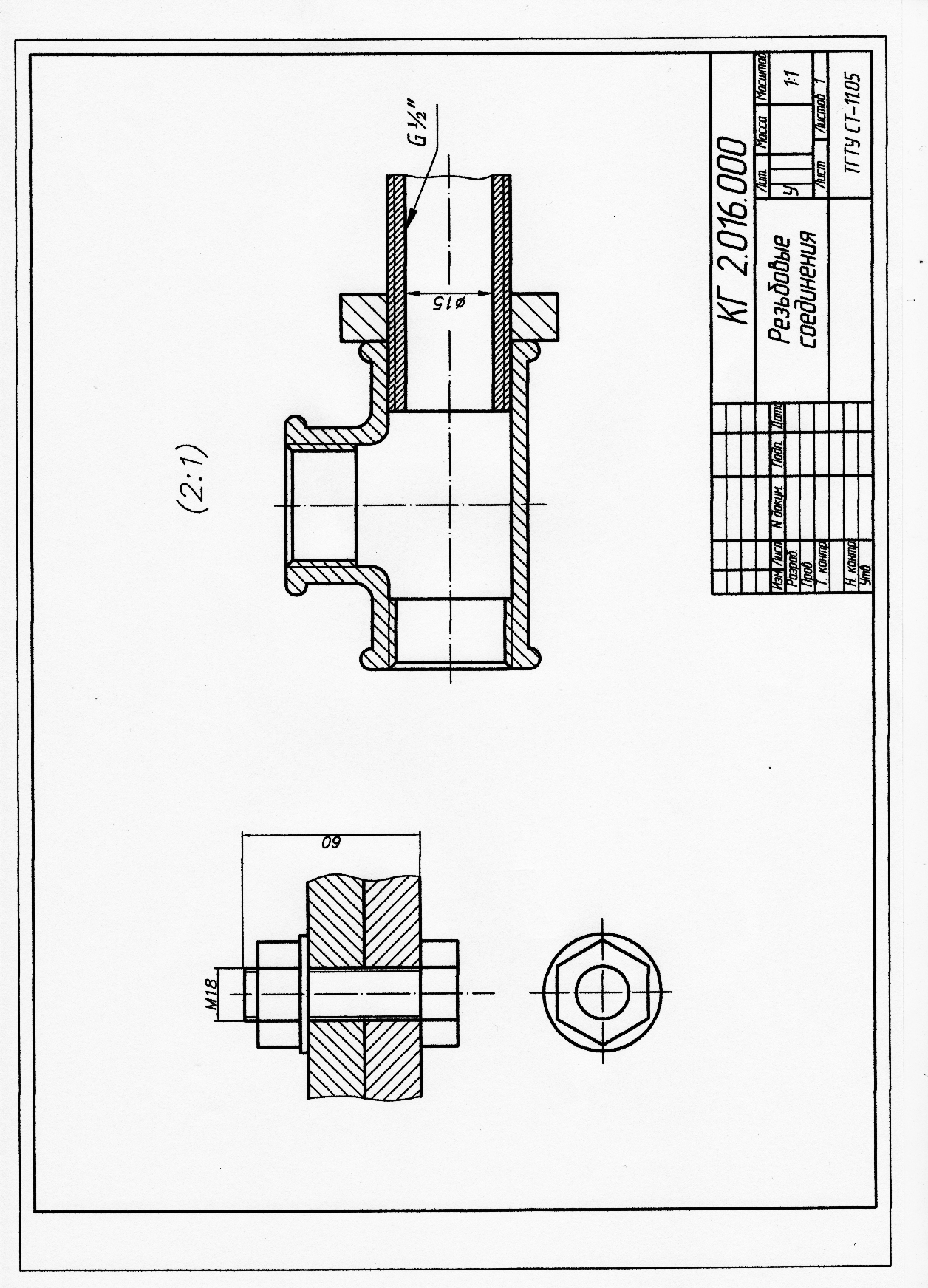

Рис. 9. Пример выполнения задания № 2
