Порядок виконання роботи
А. Визначення омічного опору котушки.
Для знаходження омічного опору R. використовують постійний струм.
|

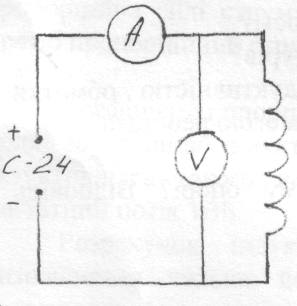

Скласти коло постійного струму по схемі, включити котушку, що має 1200 витків. Обертати ручку потенціометра на ВС -24, задати довільне значення напруги, визначити відповідний струм. Проробити вимірювання для інших значень струмів та напруг (не менше трьох пар значень). Аналогічні вимірювання проробити з котушками, що мають 2400 та 3600 витків. По одержаним даним розрахувати для кожної котушки омічний опір за формулою (5). |
Б. Визначення повного опору котушки.
|

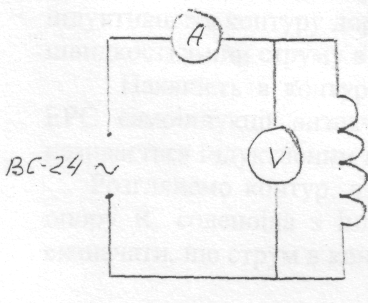

Зібрати коло змінного струму по схемі. Проробити вимірювання, аналогічні вимірюванням, проведених в першій частині. Обчислити повний опір котушок на 1200. 2400 та 3600 витків за формулою (6). По розрахунковій формулі (4) обчислити індуктивність котушки, що має 1200, 2400 та 3600 витків. Отримані дані занести до таблиці та зробити відповідні висновки. |
Таблиця
Кількість витків |
№ |
|
|
|
, В |
, А |
|
|
1200 |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
||
3 |
|
|
|
|
|
|
||
сер. |
|
|
|
|
|
|
||
2400 |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
||
3 |
|
|
|
|
|
|
||
сер. |
|
|
|
|
|
|
||
3600 |
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
||
3 |
|
|
|
|
|
|
||
сер. |
|
|
|
|
|
|
В
А
Ом
Ом
Гн
