Одновибраторы

- ждущий мультивибратор, имеет одно устойчивое состояние и обеспечивает генерирование прямоугольных импульсов при подаче на вход схемы коротких запускающих импульсов.

Рис.34

Эта схема состоит из 2х усилительных каскадов охваченных ПОС.

О дна ветвь образуется как мультивибратор другая через сопротивление эмиттера. Благодаря такому включению эмиттера напряжение база эмиттера зависит от тока коллектора. Таким образом, чтобы в исходном состоянии в отсутствии входных импульсов VT2 был открыт и насыщен, а VT1 был в режиме отсечке. Такое состояние является устойчивым и определяется следующими соотношениями

База VT2 через R1, подключена к положительному полюсу источника питания, что обеспечивает открытое состояние транзистора

Анализ эквивалентной схемы дает условия насыщения VT2

На резисторе Rэ создается U_rэ=R_э(_Iк.нас+I_б2)

В результате разность потенциалов между базой и эмиттером VT1

Н о если в схеме выполняются условия

С₁: U_c1(0)=U_п-U_бэ.нас

-R_э(I_к.нас+I_б2)

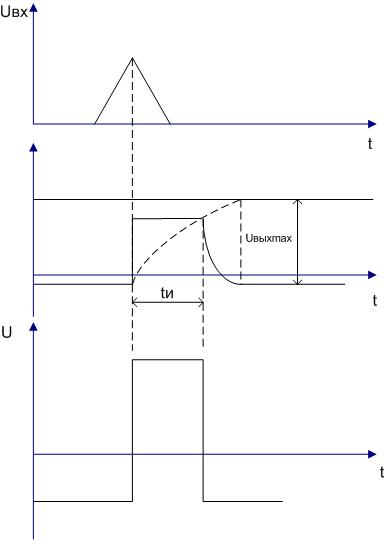

Предположим что в t₀ на вход схемы поступил импульс U_вх>U_бэ.нас+ Rэ(I_к.нас+I_б2)

К огда транзистор Vt1 открывается, конденсатор С1 оказывается подключен к база-эмиттеру VT2 т.ч. потом база-эмиттер становится «-», а Vt2 переходит в режим отсечки это лавинный процесс. В схеме выполняется условия самовозбуждения. При закрытие Vt2 через Rэ перестает протекать коллекторный ток и базовый ток Vt1. В результате Vt1 остается открытым даже после окончания входного импульса. В это время на R падает напряжение Urэ= Rэ(Iк1+Iб1). В состоянии схемы Vt1 закрыт Vt2 открыт является квазиутсойчивым С1 через R1 оказался подключен к источнику питания при встречной полярности. В схеме протекает ток перезарядки С1 и U -> Vt2. Это процесс аналогичен на мультивибраторах

τ₁=С₁(R₁-R_э)

U_бэ2(∞)≈U_n-U_к1R_э

В момент времени t₁ увеличение i_к2 и уменьшение U_бэ1 ведет к регенеративному процессу.

Д лительность импульса

Когда U_нас достигает значения U_c1=0.схема переходит в исходное состояние

Время возникновения длительность зарядки С₁

t_в=(3..5) τ C₁(R_к1-R_э)

U_m=U_п- R_э(I_к.нас+I_б2)

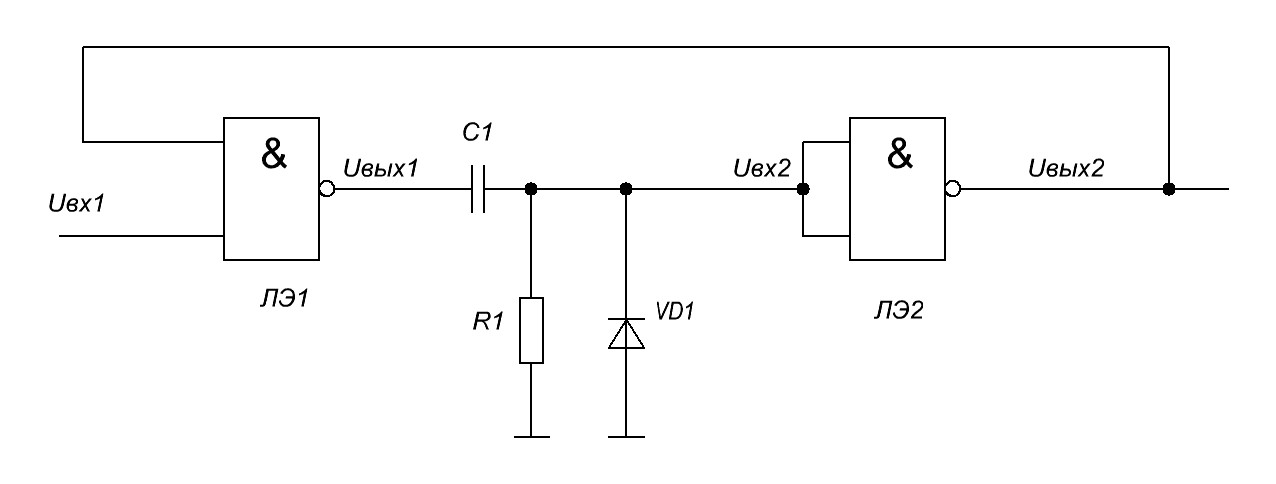

Одновибратор на логических элементах

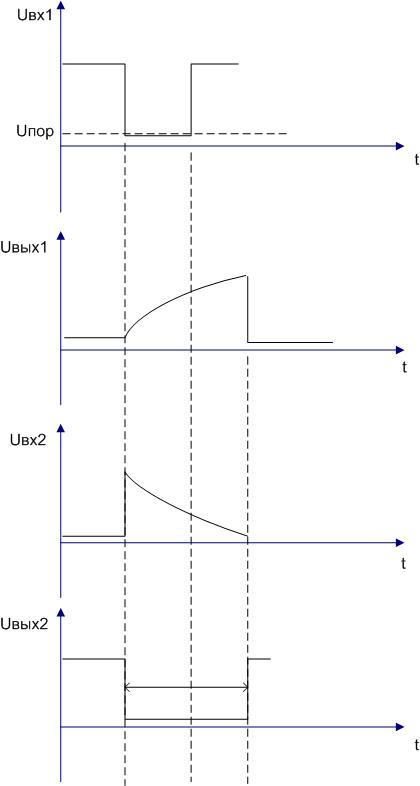

Ч тобы схема находилась в устойчивом состоянии необходимо чтобы Лэ1 было больше напряжения U при этом Лэ1 отрицательное а Лэ2 положительное, любая другая комбинация не является не устойчивой в таком состоянии схемы и R1 имеется некоторые падения напряжения которая обусловлено током Лэ2 протекает в его входной цепи. При подаче краткого импульса напряжение меньше порогового происходит генерация прямого импульса.

R_i – внутреннее сопротивление в открытом состоянии

Генераторы импульсов на оу

Рис.38

Цепь ОС неинвертирующего входа образована двумя резисторами и следовательно определяется отношением (про Uвх). Источник напряжения заряда и разряда емкости С1, он служит как компаратором, так и ключом.

Рис.39

ОС по инвертирующему входу образована цепочкой r1 c1, поэтому напряжение на инвертирующем входе зависит не только от напряжения на выходе усилителя, но и является функцией времени заряда конденсатора.

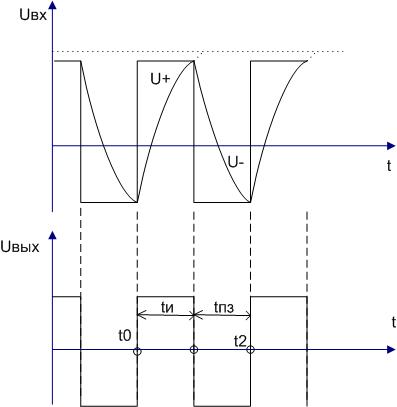

Пусть время т0, на выходе положительное напряжение, при этом С1 в результате процессов, протекающих в предыдущие моменты времени заряжен таким образом, что к инвертирующему входу приложено отрицательное напряжение. На неинвертирующем входе действует ПОС по цепочке R2 R3. Напряжение Uвх+ остается постоянным, а напряжение на инвертирующем входе увеличивается с течением времени, стремясь к уровню Uвых+, поскольку в схеме протекает процесс перезарядки С1. Однако пока Uвх+>Uвх- состояние усилителя определяет напряжение на неинвертирующем входе и на выходе сохраняется уровень Uвых+.

В момент т1, напряжение на входах ОУ становится равным

Дальнейшее незначительное увеличение Uвх- приводит к тому что дифференциальная разность напряжения на инвертирующем входе усилителя оказывается положительным, поэтому напряжение на выходе резко уменьшается и становится отрицательным. Т.к. напряжение на выходе ОУ изменило полярность, то С1 перезаряжается и напряжение на нем и на инвертирующем входе стремится к Uвх+.

В момент т2, Uвх-=Uвх+ и все повторяется.

Несимметричный мв

Рис.40

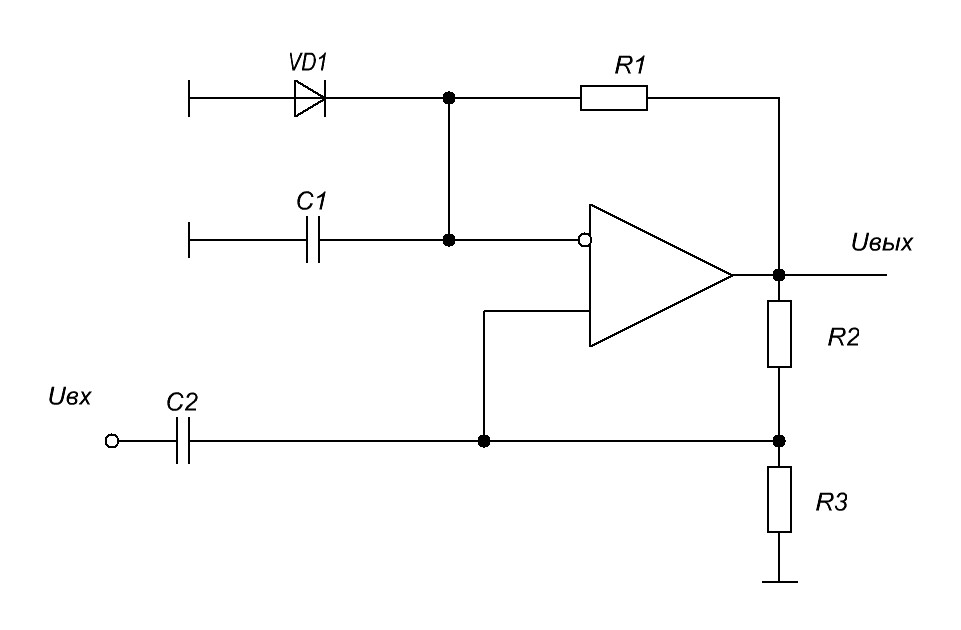

Одновибратор

Рис.41

При отрицательном напряжении на выходе, vd открыт и напряжение на инвертирующем входе не велико. На неинвертирующем входе напряжение также постоянно и равно Uвых-*(r3/(r2+r3)).
