4.5.3 Шина аgр

Несмотря на все преимущества шины PCI, ее возможностей становится не­достаточно в условиях растущей нагрузки на систему. Причина заключается в том, что новое поколение графических микросхем работает одновременно с 3-мерной графикой и видео. Только для управления пользовательским, 1рафическим интерфейсом требуется половина пропускной способности шины.

Чтобы, не меняя уже сложившийся стандарт на шину PCI, ускорить ввод/ вывод данных на видеоадаптер и, кроме того, увеличить производительность PC при обработке трехмерных изображений без установки специализиро­ванных дорогостоящих двухпроцессорных видеоадаптеров, в 1997 г. фирмой Intel был разработан стандарт на шину AGP (Accelerated Graphics Port). AGP является каналом передачи данных между видеоадаптерами RAM.

Шина AGP — это локальная высокоскоростная шина ввода/вывода, предна­значенная исключительно для нужд видеосистемы. Она связывает видео­адаптер (3 D-акселератор) с системной памятью PC, поэтому на материнской плате имеется только один разъем (слот) AGP..

Шина AGP была разработана на основе архитектуры шины PCI, поэтому она также является 32-разрядной. Вместе с тем, у нее имеется ряд важных

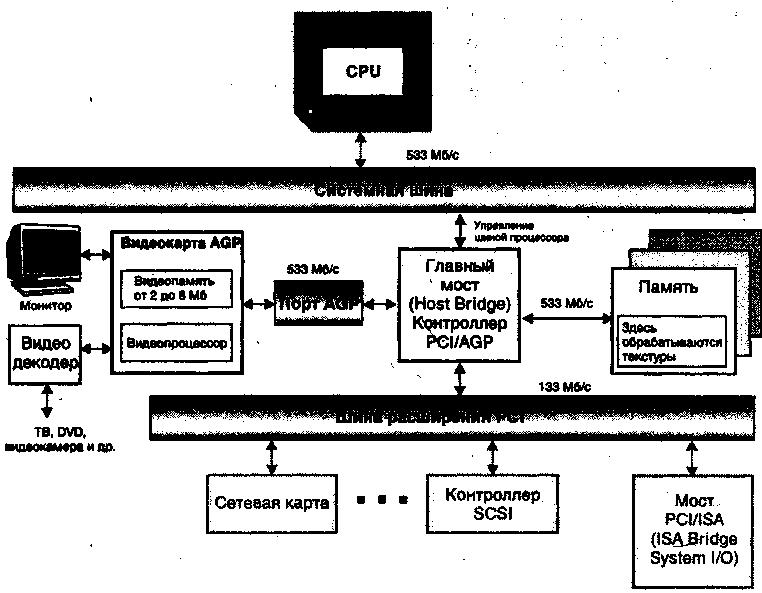

Рис.3 Структурная схема видеосистемы на основе шины AGP

отличий от шины PCI, позволяющих в несколько раз увеличить пропускную способность.

• Использование более высоких тактовых частот

• Демультиплексирование (режим SBA)

• Пакетная передача данных

• Режим прямого исполнения в системной памяти (DiME)

Pipelining — конвейерная (пакетная) передача данных

При обращении к памяти через шину ввода/вывода обязательно возникают задержки, т. е. между моментом выставления кода адреса и моментом полу­чения кода данных проходит какое-то время. При обмене через шину PCI эта задержка возникает при каждом обращении. Шина AGP, в отличие от PCI, предусматривает pipelining — конвейерную (пакетную) передачу данных (рис. 5.8), при которой новый запрос (код адреса) выставляется на шине сразу же после предыдущего, т. е. запросы выстраиваются в очередь (ее длина мо­жет достигать 256). Все запрошенные данные передаются по шине также в виде непрерывного пакета. В результате этого задержка получения данных может возникнуть только один раз, что значительно повышает скорость обме­на данными через шину AGP по сравнению с обменом через шину PCI.

Демультиплексирование

'Как известно, шина PCI является мультиплексированной (переключаемой):

одни и те же 32 линии ADO — AD31 сначала используются для передачи кода адреса, а затем — кода данных. Иногда такой режим называют AD (Address — Data).

Шина AGP также может работать в режиме AD, однако она допускает при­менение режима SBA (Side-Band Addressing — Адресация по боковой полосе), при котором для передачи кода адреса используются восемь дополнитель­ных линий разъема AGP, именуемых SBO — SB7. Поскольку код адреса, как и код данных — 32-разрядные, то такое разделение является частичным де­мультиплексированием (для

Рис. 4 Архитектура шины USB

полного демультиплексирования надо выделить 32 линии вместо 8, а это весьма дорого).

Заметим, что название Side-Band Addressing не совсем точно отражает суть данного режима, поскольку термин Side Band (Боковая полоса частот) тра­диционно используется применительно к радиоканалам, для которых умест­но говорить об основной и боковой полосе выделенных частот. В шине AGP, как известно, выделяется не дополнительная полоса частот, а отдель­ная 8-разрядная линия передачи данных.

Режим SBA используется только в режиме 2х, причем при пакетной переда­че. Для выполнения адресации в режиме SBA используется три такта син­хронизации (при этом, с учетом режима 2х, по проводам SBO — SB7 переда­ется 6 байт). В течение первых двух тактов передаются 4 байта адреса, а в течение третьего такта — 1 байт длины запроса и 1 байт команды. Провода ADO — AD31 шины AGP в режиме SBA используются исключительно для передачи данных, поэтому скорость передачи данных в данном режиме су­щественно выше, чем в режиме AD.
