2. Состав проекта

На предприятии (горнообогатительная фабрика, тепловая электростанция, использующая твердое топливо, предприятия химической, металлургической и др. отраслей промышленности) образуются твердые отходы – хвосты, золошлаки, шламы. Удаление этих отходов с территории предприятия и их складирование в специальных сооружениях – накопителях осуществляется с применением гидромеханизированных и т.н. «сухих» технологий, использующих механический и пневматический транспорт отходов.

В данном проекте предполагается преимущественное использование наиболее распространенной гидромеханизированной технологии.

В проекте должны быть выполнены фильтрационные расчеты накопителя для четырех вариантов, отличающихся способами регулирования фильтрации промышленных стоков из накопителя. В итоге должен быть выбран оптимальный вариант, позволяющий минимизировать или полностью предотвратить утечки из них. С этой целью в дамбах и в ложе накопителя следует предусмотреть те или иные противофильтрационные и дренажные устройства, соответствующие инженерно-геологическим условиям объекта.

В результате сравнительного анализа результатов фильтрационного расчета для различных схем надлежит выбрать экологически благоприятный вариант накопителя, характеризующийся минимальными фильтрационными потерями и, соответственно, минимальным негативным воздействием на подземные и поверхностные воды и на геологическую среду в целом.

3. Фильтрационные характеристики грунтов

Характеристикой степени водопроницаемости грунта является коэффициент фильтрации, представляющий собой скорость фильтрации при градиенте напора, равном единице. Скорость фильтрации воды в мелкозернистых грунтах v, м/сут характеризуется законом Дарси:

(1)

где – коэффициент фильтрации, м/сут; I – градиент напора при разности напоров  H (м) и длине пути фильтрации l (м).

Коэффициент фильтрации определяется в лабораторных условиях в фильтрационных приборах и в полевых условиях с помощью опытных откачек, нагнетаний и наливов.

Методы определения рассмотрены в пособии /2/.

Таблица 3.1.

Ориентировочные значения коэффициента фильтрации

некоторых грунтов

№ пп	Наименование грунта	Коэффициент фильтрации, м / сут
1	Гравийный	100 – 200
2	Крупнообломочный с песчаным заполнителем	100 – 150
3	Щебень	50 – 100
4	Гравийно-галечниковый	10 – 100
5	Песчано-гравийный	50 – 100
6	Песок крупный	25 – 75
7	Песок средней крупности	10 – 25
8	Песок мелкий	2 – 10
9	Песок пылеватый	0,1 – 2
10	Супесь	0,1 – 0,7
11	Суглинок	0,005 – 0,4

Таблица 3.2.

Ориентировочные значения коэффициента фильтрации

массива намывных отходов

№ пп	Наименование грунта		Коэффициент фильтрации, м / сут
1	Шламы	прудковая зона	0,017 –0,22
		пляжная зона	1,2 – 1,8
2	Хвосты	прудковая зона	2,5 – 3,5
		пляжная зона	4,0 – 6,0
3	Зола	прудковая зона	0,1 – 0,3
		пляжная зона	0,5 – 1,0

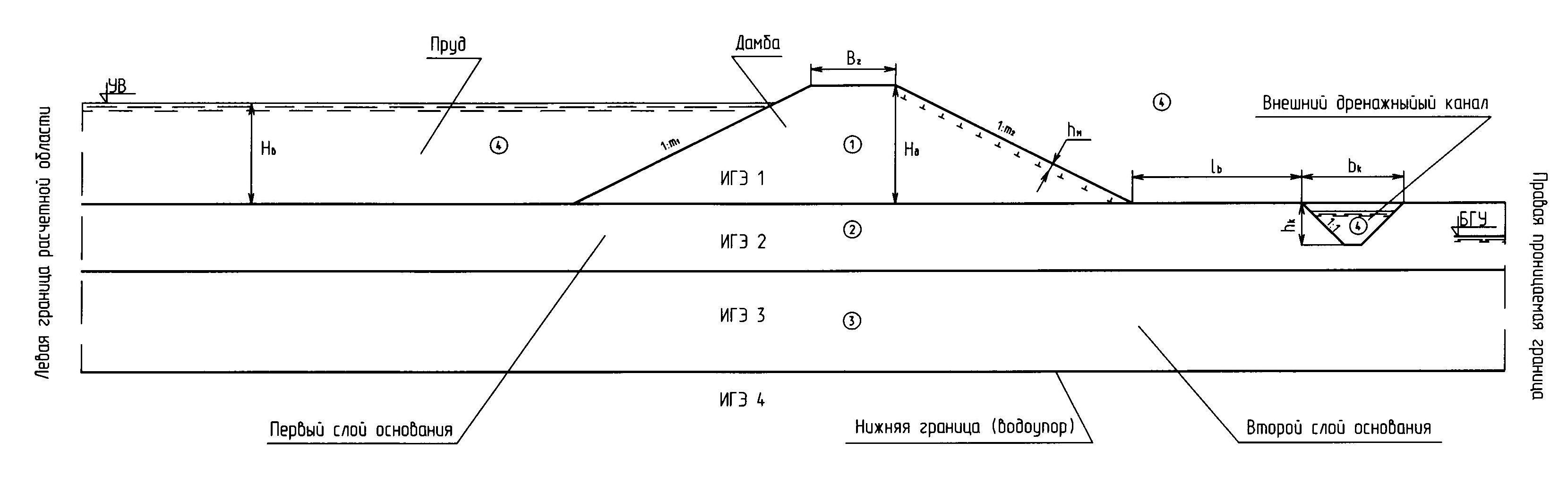

Рисунок 1 – Расчетная схема. Вариант 1

Рисунок 2 – Расчетная схема. Вариант 2

Рисунок 3 – Расчетная схема. Вариант 3-1

Рисунок 4 – Расчетная схема. Вариант 3-2

Рисунок 5 – Расчетная схема. Вариант 4
