Правила нанесения обозначений шероховатости поверхностей на чертежах

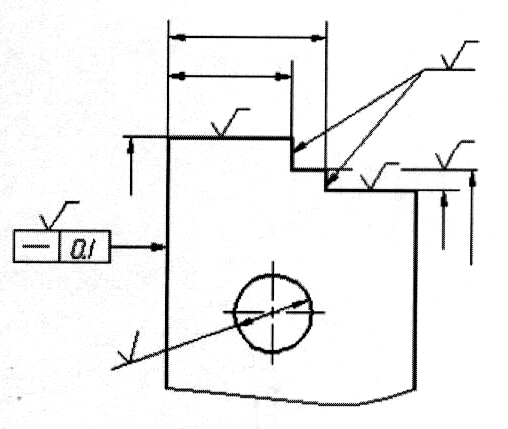

Обозначения шероховатости поверхностей на изображении изделия располагают на линии контура, выносных линях (по возможности ближе к размерной линии) или на полках линий – выносок.

Д опускается при недостатке места располагать обозначения шероховатости на размерных линиях или на их продолжениях, а также разрывать выносную линию (рис. 98).

Рис. 98. Примеры расположения обозначения шероховатости

На линии невидимого контура допускается наносить обозначение шероховатости только в том случае, когда от этой линии нанесен размер.

О бозначения шероховатости поверхности, в которых знак имеет полку, располагают относительно основной надписи чертежа так, как показано на рис. 99 и 100.

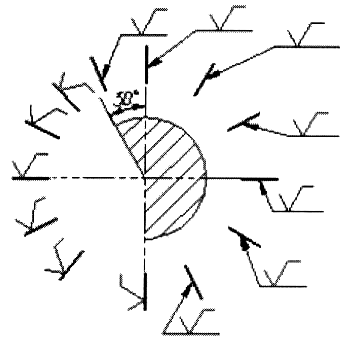

Рис. 99. Обозначения шероховатости поверхности знаком с полкой относительно основной надписи

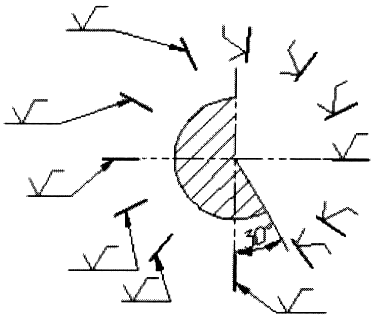

Рис. 100. Обозначение шероховатости поверхности знаком

с полкой относительно основной надписи

Обозначения шероховатости поверхности, в которых знак не имеет полки, располагают относительно основной надписи чертежа так, как показано на рис. 101.

П римечание: При расположении поверхности в заштрихованной зоне (рис. 99, 100, 101) обозначение наносят только на полке выноске.

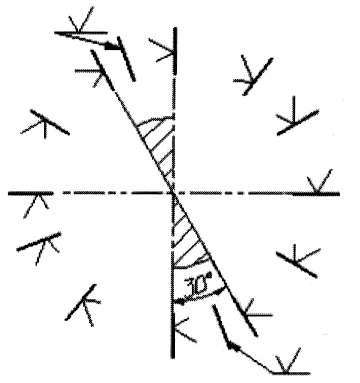

Рис. 101. Обозначение шероховатости поверхности

без полки относительно основной надписи

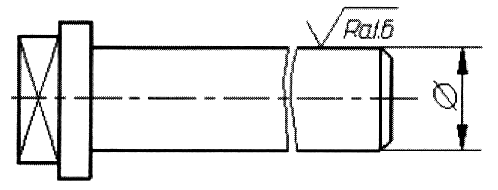

При обозначении изделия с разрывом обозначение шероховатости наносят только на одной части изображения, по возможности ближе к месту указания размеров (рис. 102).

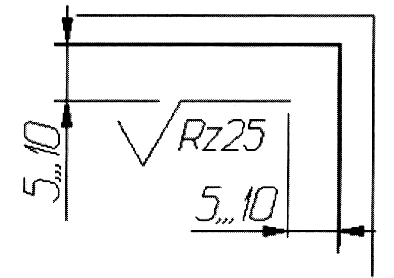

П ри указании одинаковой шероховатости для всех поверхностей изделия обозначение шероховатости помещают в правом верхнем углу чертежа и на изображении не наносят (рис. 103). Размеры и толщина линий знака в обозначении шероховатости, вынесенном в правый верхний угол чертежа, должны быть приблизительно в 1,5 раза больше, чем в обозначениях, нанесенных на изображении.

Рис. 102. Пример обозначения шероховатости поверхности

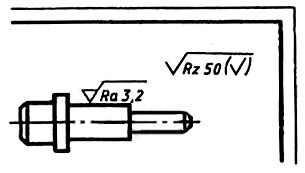

Рис. 103. Указание шероховатости одинаковой

для всех поверхностей изделия

О бозначение шероховатости, одинаковой для части поверхностей изделия, может быть помещено в правом верхнем углу чертежа (рис. 104, 105) вместе с условным обозначением ( ). Это означает, что все поверхности, на которых на изображении не нанесены обозначения шероховатости или знак ( ), должны иметь шероховатость, указанную перед условным обозначением.

Р азмеры знака, взятого в скобки, должны быть одинаковыми с размерами знаков, нанесенных на изображении.

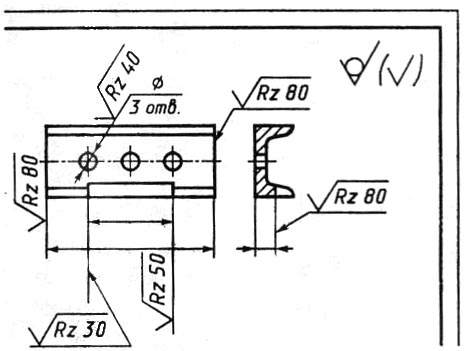

Рис. 104. Указание шероховатости одинаковой для части

поверхностей изделия

Рис. 105. Указание шероховатости, когда большая часть поверхностей не обрабатывается по данному чертежу

П римечание: Не допускается обозначение шероховатости или знак выносить в правый верхний угол чертежа при наличии в изделии поверхностей, шероховатость которых не нормируется.

Обозначение шероховатости поверхностей повторяющихся элементов изделия (отверстий, пазов, зубьев и т.п.), количество которых указано на чертеже, а также обозначение шероховатости одной и той же поверхности наносят один раз, независимо от числа изображений.

Обозначение шероховатости симметрично расположенных элементов симметричных изделий наносят один раз.

Е

Рис. 106. Пример обозначения

различной шероховатости

на одной поверхности

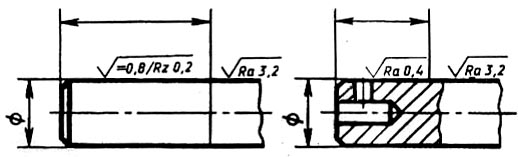

Рис. 107. Пример обозначения

различной шероховатости

на одной поверхности

сли шероховатость одной и той же поверхности различна на отдельных участках, то эти участки разграничивают сплошной тонкой линией с нанесением соответствующих размеров и обозначения шероховатости (рис. 106). Через заштрихованную зону линию границы между участками не проводят (рис. 107).

Обозначение шероховатости рабочих поверхностей зубьев зубчатых колес, эвольвентных шлицев и т.п., если на чертеже не приведен их профиль, условно наносят на линии делительной поверхности, а для глобоидных червяков и сопряженных для них колес – на линии расчетной окружности (рис. 108).

а)

б)

г)

в)

Р ис. 108. Примеры обозначения шероховатости рабочих поверхностей зубьев

а)

б)

Рис. 109. Обозначение

шероховатости

профиля резьбы

Рис. 110. Обозначение шероховатости

наружной резьбы

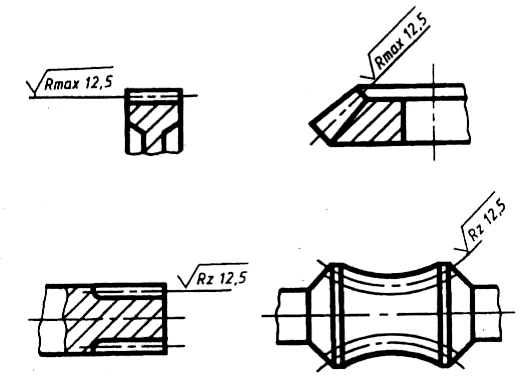

Обозначение шероховатости поверхности профиля резьбы наносят по общим правилам при изображении профиля (рис. 109) или условно на выносной линии для указания размера резьбы (рис. 110, 111а, 112), на размерной линии или на ее продолжении (рис. 111б).

а)

б)

Рис. 111. Обозначение шероховатости внутренней резьбы

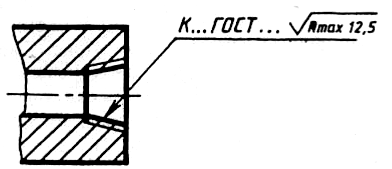

Рис. 112. Обозначение шероховатости внутренней конической резьбы

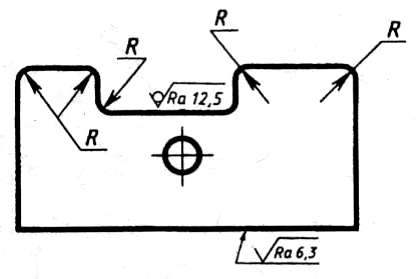

Если шероховатость поверхностей, образующих контур, должна быть одинаковой, обозначение шероховатости наносят один раз в соответствии с рис. 113. Диаметр вспомогательного знака  – 4…5 мм.

Рис. 113. Обозначение одинаковой шероховатости поверхностей,

образующих контур

В обозначении одинаковой шероховатости поверхностей, плавно переходящих одна в другую, знак  не приводят (рис. 114).

Рис. 114. Обозначение шероховатости поверхностей,

плавно переходящих одна в другую

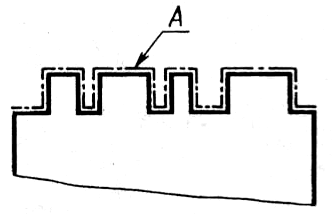

О бозначение одинаковой шероховатости поверхности сложной конфигурации допускается приводить в технических требованиях чертежа со ссылкой на буквенное обозначение поверхности, например: "Шероховатость поверхности А – Ra 1,6 ". При этом буквенное обозначение поверхности наносят на полке линии-выноски, проведенной от утолщенной штрихпунктирной линии, которой обводят поверхность на расстоянии 0,8…1 мм от линии контура (рис. 115).

Рис. 115. Обозначение одинаковой шероховатости поверхности

сложной конфигурации

ПРИЛОЖЕНИЕ 12

Примеры выполнения отдельных упражнений задания

"Крепежные детали и соединения"

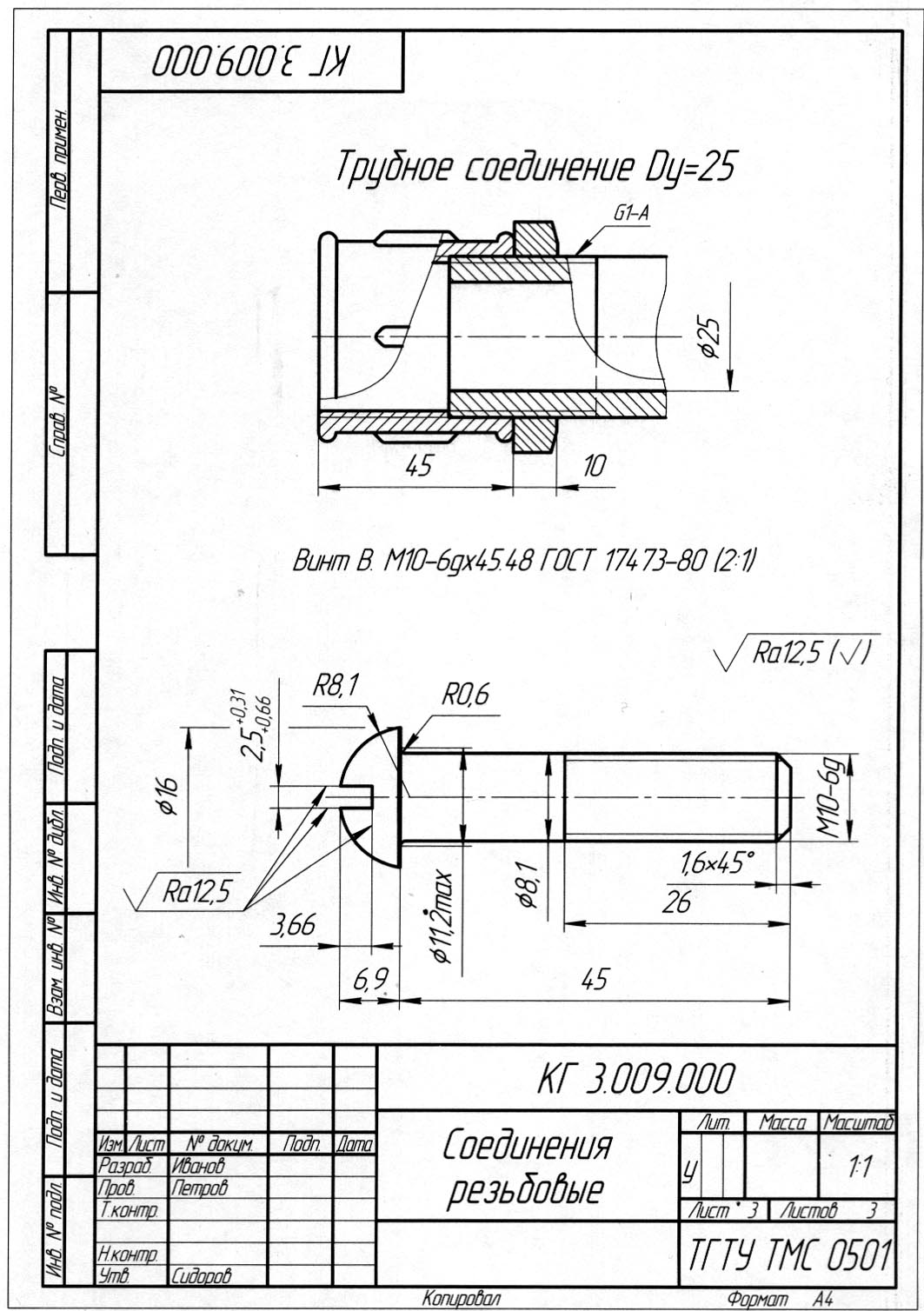

На рис. 116 (формат А3), 117 (формат А3), 118 (формат А4) изображены примеры выполнения отдельных упражнений задания. Рис. 116 можно предлагать для выполнения студентам немеханических специальностей. Для студентов механических специальностей можно выполнять эти задания как на предложенных форматах, так и на формате А2.

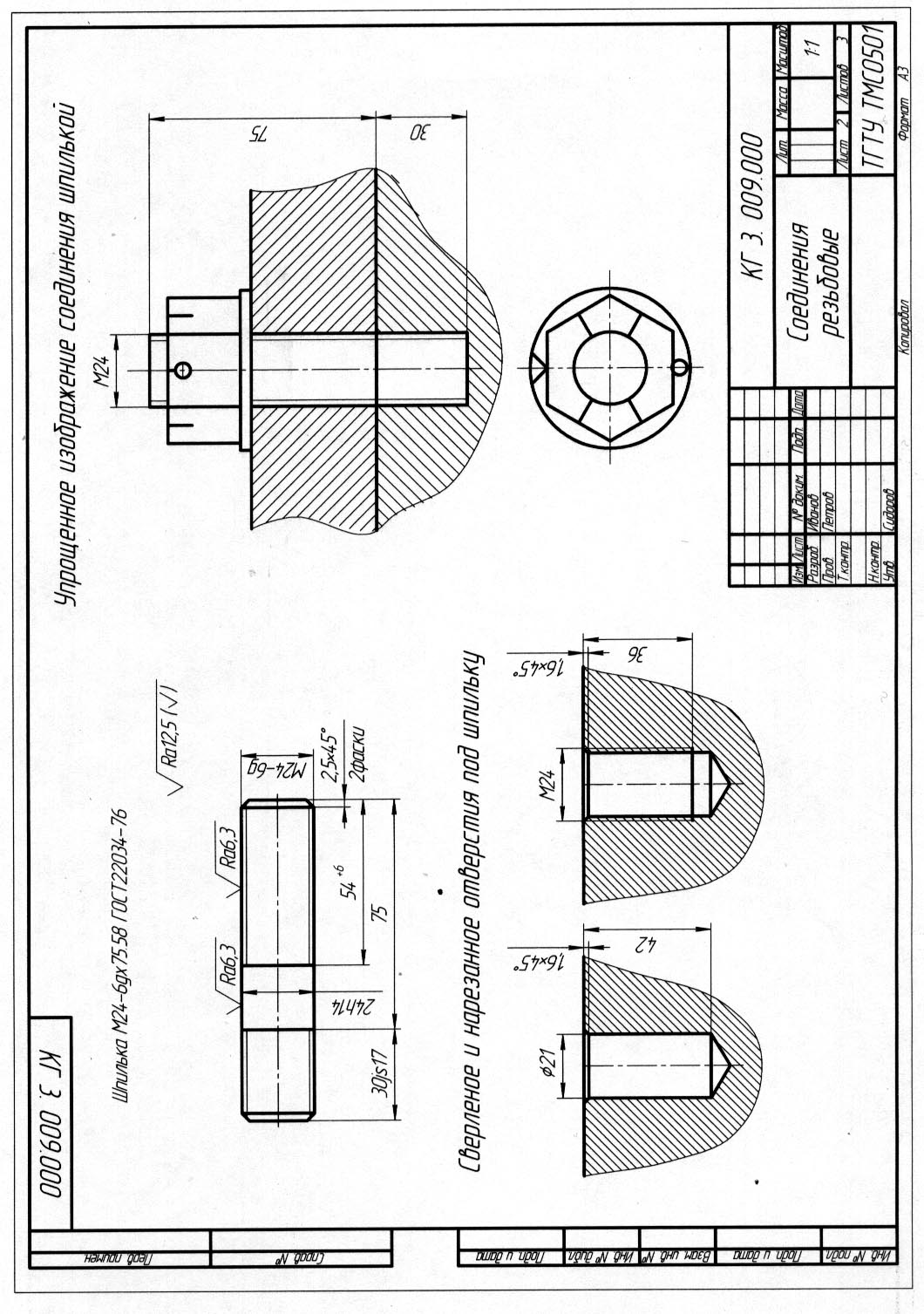

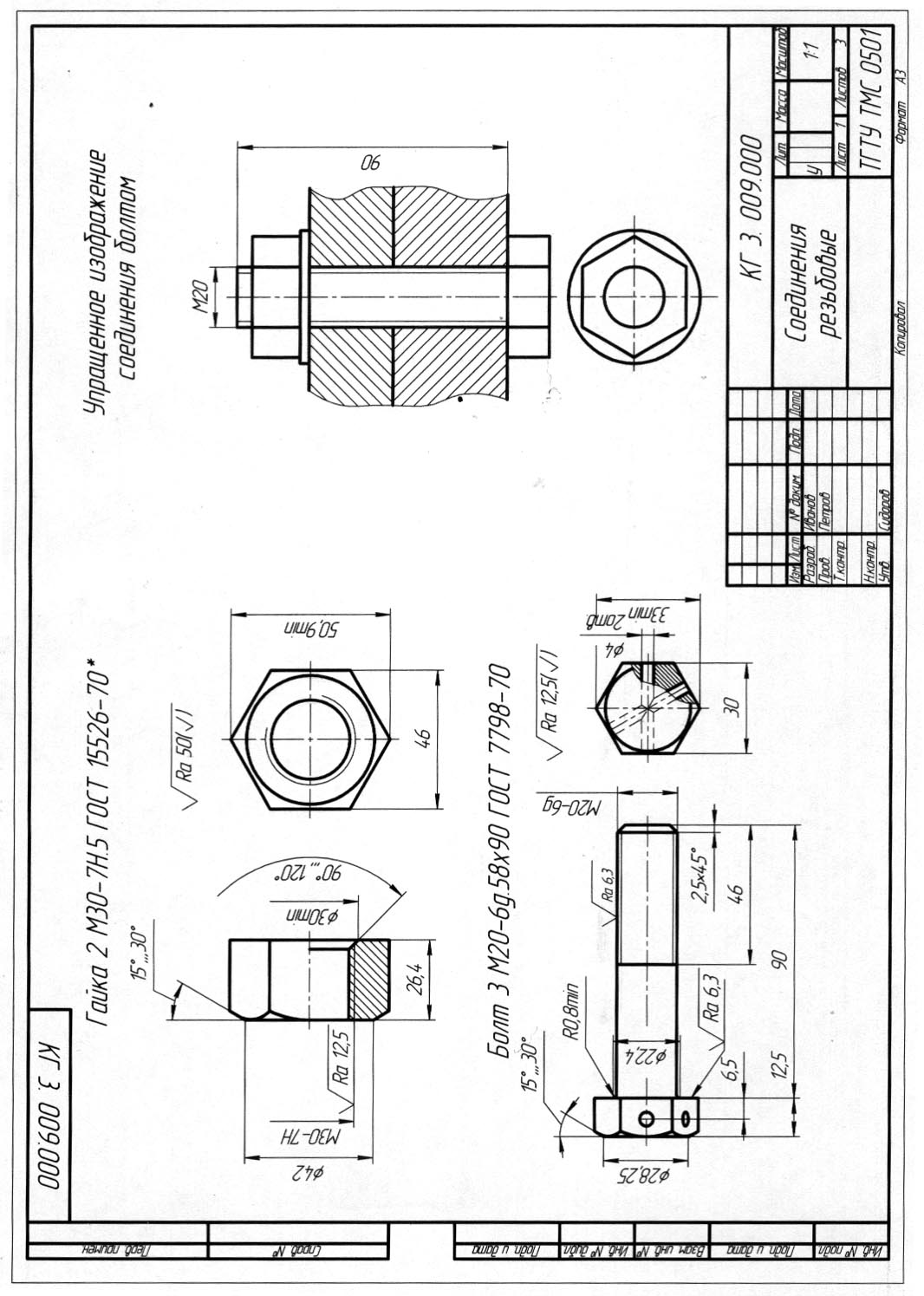

Рис. 116. Пример выполнения третьего листа

задания «Соединения резьбовые».

ЛИТЕРАТУРА

1. Григорьев В.Г., Горячев В.И., Кузнецова Т.П. Инженерная графика.–М.: ООО "Книжное издательство "За рулем", 2005. – 464 с.: ил.

2. Информационные материалы (каталоги, программы) фирм: STAHLWILLE (Germany), KLANN (Germany), NEWAY Manufacturing (USA), SEAL – LOCK International (USA).

3. Росс ТВЕГ Приспособления для ремонта автомобилей.–М.: ЗАО "КЖИ "За рулем", 2003. – 136 с.: ил.

4. Сборники ЗАО "Полезные страницы", учредитель ОАО "За рулем"^
