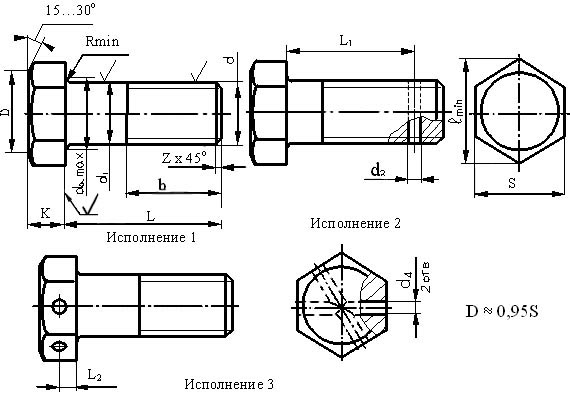

Изображение болта
Исходные данные, в соответствии с номером варианта берутся из таблицы 10. Например, вариант 10, болт ГОСТ 7798-70, класс точности В, исполнение 1, резьба М42.
Размеры болта берутся из таблицы 11.
Пример обозначение болта (вариант 10):
«Болт М42 - 8gх90.58 ГОСТ 7798-70».
Таблица 10. Варианты заданий. Болты
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
d, мм |
18 |
20 |
22 |
24 |
27 |
30 |
20 |
36 |
42 |
42 |
48 |
18 |
Болт
|
ГОСТ 7805-70 |
ГОСТ 7798-70 |
||||||||||
Класс точности А |
Класс точности В |
|||||||||||
Исполнение 2 |
Исполнение 1 |
|||||||||||
Продолжение таблицы 10
Вариант |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
d, мм |
20 |
22 |
24 |
27 |
30 |
42 |
36 |
30 |
42 |
48 |
18 |
20 |
|
Болт
|
ГОСТ 7798-70 |
ГОСТ 7805-70 |
|||||||||||
Класс точности В |
Класс точности А |
||||||||||||
Исполнение 1 |
Исполнение 2 |
||||||||||||
Продолжение таблицы 10
Вариант |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
|
d, мм |
22 |
24 |
27 |
30 |
42 |
36 |
30 |
42 |
48 |
18 |
20 |
22 |
|
Болт
|
ГОСТ 7798-70 |
ГОСТ 7805-70 |
|||||||||||
Класс точности В |
Класс точности С |
||||||||||||
Исполнение 3 |
Исполнение 1 |
||||||||||||
Таблица 11. Болты с шестигранной головкой.
Выдержки из ГОСТ 7798-70, ГОСТ 7805-70, ГОСТ 15589-70
Для класса С используется только исполнение 1.
d |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
Диаметр резьбы, мм |
d1 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
Диаметр стержня, мм |
Р |
2,5 |
3,0 |
3,5 |
4,0 |
4,5 |
5,0 |
Шаг крупный |
|||
S |
27 |
30 |
32 |
36 |
41 |
46 |
55 |
65 |
75 |
Размер под ключ ГОСТ 6424-73 |
К |
12 |
12,5 |
14 |
15 |
17 |
18,7 |
22,5 |
26 |
30 |
|
emin |
29,6 |
33 |
35 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
кл.В и С, для А размер больше |
е |
31,2 |
34,6 |
37 |
41,6 |
47,3 |
53,1 |
63,5 |
75,1 |
Для построения шестигранника |
|
d3 |
4,0 |
5,0 |
6,3 |
8,0 |
Отв. под шплинт |
|||||
d4 |
4,0 |
5,0 |
Отв.для стопоре-ния проволокой |
|||||||
L2 |
6,0 |
6,5 |
7,0 |
7,5 |
8,5 |
9,5 |
11,5 |
13,0 |
15,0 |
|
L |
90 |
Для задания (рекомендуется) |
||||||||
Продолжение таблицы 11
L1 |
84 |
84 |
83 |
83 |
82 |
81 |
80 |
78 |
78 |
|
|||||
b |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
90 |
90 |
|
|||||
Rmin |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
Пример записи на чертеже R0,6 min |
|||||||||
da max |
20,2 |
22,4 |
24,4 |
26,4 |
30,4 |
33,4 |
39,4 |
45,6 |
52,6 |
Для кл. А и В |
|||||
z |
2,5 |
3 |
3,5 |
4 |
5 |
ГОСТ 12414-66 |
|||||||||
Шероховатость поверхностей |
|||||||||||||||
Класс точности |
ГОСТ |
Поверхность, Ra мкм |
|||||||||||||
Резьба (поле доп.) |
Опорная поверх. |
Стержень |
Остальное |
||||||||||||
А |
7805-70 |
3,2 (6g) |
6,3 |
3,2 |
12,5 |
||||||||||
В |
7798-70 |
6,3 (6g) |
6,3 |
12,5 |
12,5 |
||||||||||
С |
15589-70 |
12,5 (8g) |
50 |
50 |
50 |
||||||||||
Ряд длин болтов L: ... 60, 65, 70, 75, 80, (85), 90, (95), 100, (105), 110, (115), 120, (125), 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300.
