5 Содержание отчёта

1 Название и цели работы.

2 Принципиальная электрическая схема выпрямителя и виртуальная схема лабораторной установки.

3 Численные значения по результатам исследований и расчетов основных параметров мгновенных значений для четырехх ответов: активной, активно-емкостной, активно-индуктивной, активно-индуктивной с обратным диодом.

4. Осциллограммы входных и выходных напряжений и токов.

5. Нагрузочная характеристика U_н = f(I_н).

6. Вопросы для самопроверки

1. Пояснить работу выпрямителя по электрической схеме и осциллограмм.

2. Чем отличается режимы активной нагрузки от активно-индуктивной и активно-емкостной нагрузки?

3. Поясните нагрузочную характеристику.

4. Понятие среднего, действующего максимального значений.

5. Что характеризует коэффициент пульсации?

6. Какое время составляет период при частоте 50 Гц ?

7. Почему в мостовой схеме среднее значение тока через диод составляет половину тока нагрузки ?

8. Последовательность действий при выполнении виртуального моделирования.

Лабораторная работа №2 Исследование трехфазного двухполупериодного выпрямителя

Цель работы: исследование трехфазного двухполупериодного выпрямителя при работе на активную, активно-емкостную, активно-индуктивную нагрузку и активно-индуктивную нагрузку с обратным диодом.

1 Теоретические сведения

1.1 Основные сведения о работе выпрямителя

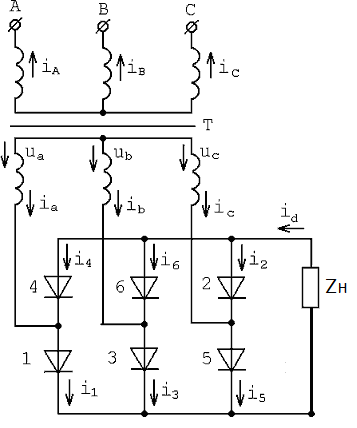

На рис. 2.1 приведена схема электрическая принципиальная трехфазного двухполупериодного выпрямителя.

Вентили 1, 3, 5 образуют катодную, а вентили 2, 4, 6 – анодную группы (рис. 2.1). Из катодной группы ток пропускает тот вентиль, к аноду которого подводится большее положительное напряжение.

Замечание. Следует отметить, что нумерация вентилей в данной схеме носит не случайный характер, а соответствует порядку их вступления в работу.

Рис. 2.1. Схема электрическая принципиальная трехфазного мостового выпрямителя

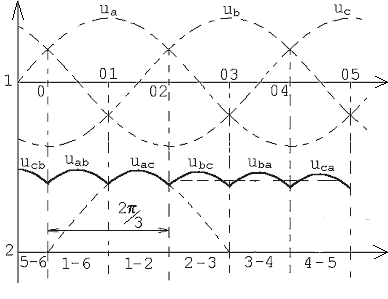

На рис. 2.2 приведены осциллограммы токов и напряжений при активной нагрузке .

Рис. 2.2. Осциллограммы токов и напряжений для трехфазного мостового двухполупериодного выпрямителя, при активной нагрузке.

В любом промежутке времени должны быть включены два вентиля – один из катодной, а другой из анодной группы. Поочередная работа различных пар вентилей в схеме приводит к появлению на сопротивлении Z_Н выпрямленного напряжения, состоящего из частей линейных напряжений вторичных обмоток трансформатора (ось 2 на рис. 2.2).

Из рис. 2.2 (оси 1 и 2) видно, что моменты коммутации совпадают с моментами прохождения через нуль линейных напряжений (когда равны два фазных напряжения).

В промежутке (0-01) наибольшее положительное значение имеет напряжение u_а, подаваемое к аноду вентиля 1, а наибольшее отрицательное значение – напряжение u_b, подводимое к катоду вентиля 6. Следовательно, в этом промежутке одновременно включены вентили 1 и 6. Через вентиль 1 положительное напряжение u_а подводится к нижнему зажиму, а через вентиль 6 отрицательное напряжение u_b подводится к верхнему зажиму сопротивления Z_Н. В точке 01 выпрямленное напряжение u_b = u_c, поэтому из анодной группы включается вентиль 2. Так как правее точки 01 напряжение u_c имеет наибольшее отрицательное значение, вентиль 6 выключается. В промежутке (01-02) одновременно включены вентили 1 и 2 и выпрямленное напряжение u_b = u_a – u_c .
