1.8Трёхфазные трансформаторы Магнитные системы трёхфазных трансформаторов

Основные типы магнитных систем трёхфазных трансформаторов, в зависимости от конструктивного устройства магнитопровода:

• Стержневая магнитная система;

• Броневая магнитная система;

• Бронестержневая магнитная система.

Также (в зависимости от взаимосвязи потоков различных фаз) магнитные системы разделяют как:

• Независимая;

• Частично-связанная;

• Связанная магнитная система.

Покажем наиболее распространённые типы трёхфазных трансформаторов.

1. Независимая магнитная система.

Трёхфазная трансформаторная группа.

Данный тип представлен на рис. 2.28. Трёхфазная трансформаторная группа получается из трёх однофазных трансформаторов, обмотки которых соединены

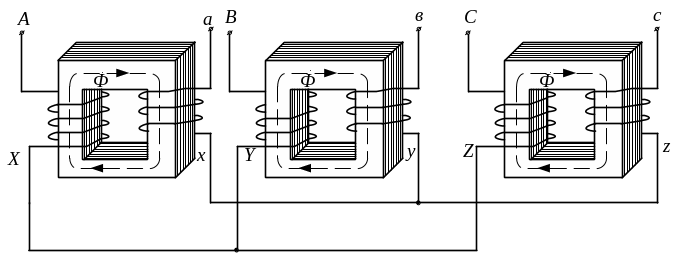

Рис. 2.28. Трёхфазная трансформаторная группа

определённым образом. Схема соединения обмоток на рисунке – звезда/звезда (/).

Применяют только при очень больших мощностях (более 10 МВА в фазе). Данный тип имеет некоторые преимущества при транспортировке и монтаже. Так, при выходе из строя одного однофазного трансформатора, ремонту или замене подлежит только один однофазный трансформатор.

К недостаткам можно отнести громоздкость всей конструкции, повышенные габариты и вес, отсюда повышенная стоимость.

Применяются, например, в металлургии для обеспечения работы мощных электродуговых печей.

2. Трёхфазный броневой трансформатор.

Трёхфазный броневой трансформатор можно рассматривать как три однофазных броневых трансформатора, поставленных друг на друга. Трёхфазный броневой трансформатор представлен на рис. 2.29.

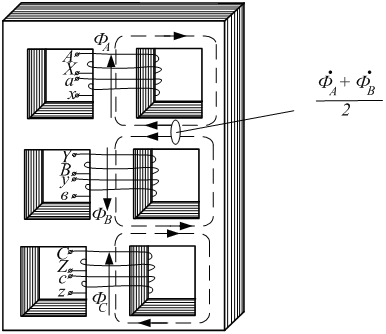

Рис. 2.29. Трёхфазный броневой трансформатор

Средняя фаза имеет обратное включение по сравнению с крайними фазами, для того, чтобы потоки в ярмах суммировались. Векторная диаграмма потоков в ярме приведена на рис. 2.30. Применяются достаточно редко из-за относительной сложности конструкции.

3. Бронестержневой трансформатор.

С целью уменьшения высоты конструкции магнитопровода выполняются трансформаторы бронестержневого типа (рис. 2.31).

Рис. 2.30. Векторная диаграмма потоков

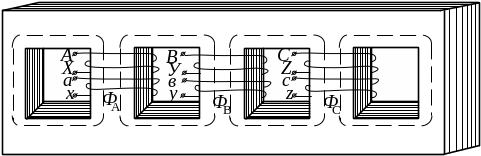

Рис. 2.31. Бронестержневой трансформатор

Трехстержневой трансформатор

Если на первичную обмотку подаётся симметричная система трёхфазных напряжений, то по обмоткам протекают симметричные системы токов, следовательно, потоки трёх фаз также образуют симметричную систему, тогда

. (2.98)

Тогда этот объединенный стержень можно убрать (рис. 2.32, б). Полученный таким образом трансформатор можно сделать более компактным, поместив все три стержня в одну плоскость (рис. 2.32, в). Получившийся трансформатор называют трёхфазным стержневым трансформатором, или трёхстержневым. Вследствие уменьшения длины магнитной цепи, по которой замыкается поток фазы В, возникает некоторая магнитная несимметрия фаз, которая обычно невелика и будет сказываться только на режиме холостого хода, в частности, на токе холостого хода, который будет меньше в средней фазе, чем в крайних. Однако, как было показано ранее (разделы 2.4, 2.5), при нагрузке ток холостого хода оказывает малое влияние на величины токов первичной и вторичной обмоток. Таким образом, можно считать, что при симметричном питающем напряжении и нагрузке все фазы трёхфазного трансформатора находятся в одинаковых условиях. Поэтому для каждой фазы справедливы комплексные уравнения, векторные диаграммы и схемы замещения, выведенные ранее. Исключение составляет только режим холостого хода, на котором сказывается схема соединения обмоток. Конструктивное устройство трёхфазного стержневого трансформатора представлено на рис. 2.33.

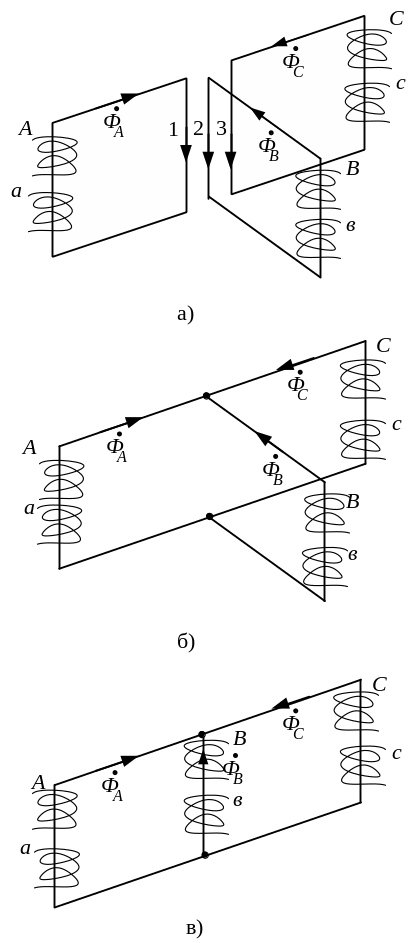

Рис. 2.32. Образование трёхстержневого трёхфазного трансформатора

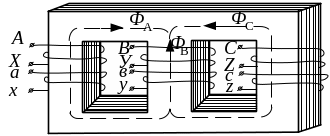

Рис. 2.33. Конструкция трёхстержневого трёхфазного трансформатора

Схемы соединения обмоток

Первичная и вторичная обмотки трансформаторов могут быть соединены в звезду (Y), в треугольник (). В схеме соединения – звезда может быть выведена нулевая точка (Y₀). Кроме того, есть такая схема соединения, как зигзаг (Z), которая применяется редко /1/. Покажем схемы соединения и векторные диаграммы напряжений.

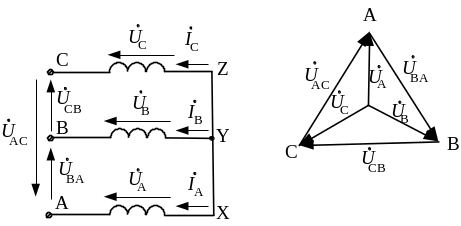

1. Схема соединения – звезда (Y) (рис. 2.34).
