1.2. Основные уравнения

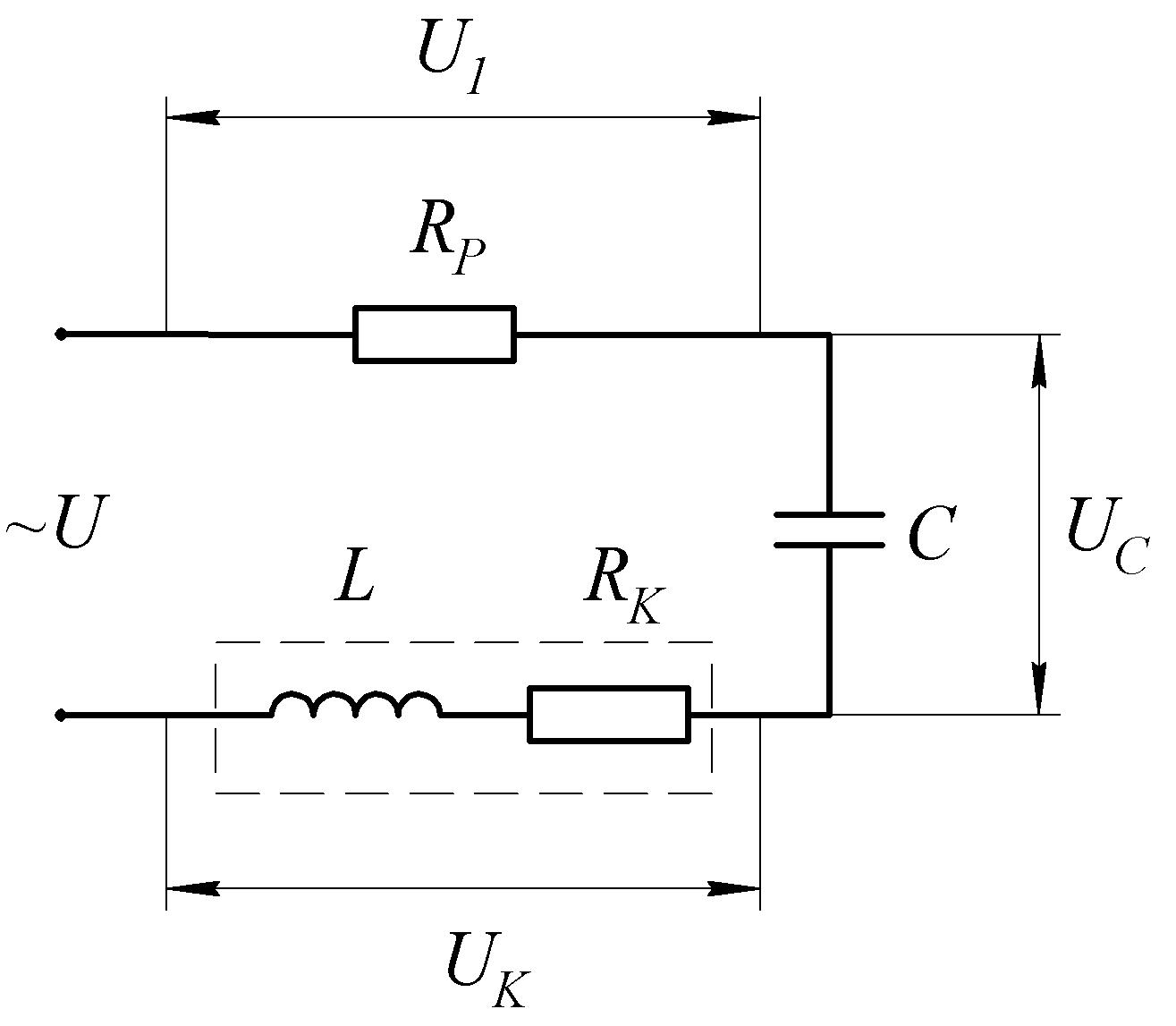

Реальная цепь, в которой возникает резонанс, содержит кроме катушки индуктивности и конденсатора активное сопротивление (рис. 4.2).

Рис. 4.2.

На основании 2-го закона Кирхгофа для цепи, изображенной на рис. 4.2 запишем:

(4.7)

а учитывая, что

, , ,

имеем:

(4.8)

Первые два члена выражения (4.8) представляют собой падения напряжений, совпадающие по фазе с током (падения напряжений на активных сопротивлениях)

(4.9)

где - активное сопротивление всей цепи, два других члена - напряжения, отличающихся по фазе на от тока - реактивную составляющую напряжения

(4.10)

где - реактивное сопротивление всей цепи. Подставим (4.9) и (4.10) в (4.8), получим

или переходя к мощностям

(4.11)

а с учётом (4.8), (4.9), (4.10)

(4.12)

Выражения, полученные ранее, позволяют записать значения , , , , , через питающее напряжение и параметры цепи , , , .

(4.13)

(4.14)

(4.15)

(4.16)

(4.17)

При резонансе (т. е. ) выражения для электрического состояния имеют следующий вид:

При резонансе цепь становится чисто активной ( , ), полное сопротивление цепи имеет минимальное значение, а ток максимальное. Напряжения на индуктивности и емкости равны и в добротность раз больше питающего (возбуждающего напряжения) напряжения. Активная мощность имеет максимальное значение ( ).

Наступление резонанса в цепи нельзя определить с помощью условий резонанса (выражениями (4.2), (4.3), (4.4)) поскольку одна из величин этих выражений не измеряется, поэтому пользуются косвенными - максимум тока или активной мощности. Наиболее точный способ определения наличия резонанса в цепи - достижение фазового сдвига между напряжениями питания и током цепи равного 0. Однако он используется реже, поскольку необходим достаточно сложный прибор - фазометр.

1.3. Основные характеристики

Зависимость параметров электрического состояния цепи , , , от параметров элементов схемы , или частоты называют характеристиками.

Характеристики позволяют наглядно представить зависимость одного параметра от другого. Зависимости , , от частоты называют частотными характеристиками, а от или - регулировочными. В настоящей работе рассматривается изменение , , , в зависимости от величины емкости конденсатора (или емкостного сопротивления ).

1.3.1. Характеристики , и

Величины , , обратно пропорциональны (см. (4.13), (4.14), (4.15), (4.16)) и, следовательно, имеют один и тот же характер.

При ( ) цепь обладает индуктивно-активным сопротивлением

;

ток, напряжение на индуктивности, на активном сопротивлении и имеют определенное значение.

По мере роста , реактивное сопротивление цепи уменьшается, что вызывает рост указанных величин (рис. 4.3), и достигаются максимума при min , т. е. при резонансе ( ).

Дальнейшее увеличение ведет снова к росту и к уменьшению тока, напряжения , и . Поскольку , цепь становится активно-емкостной, (фазовый сдвиг меняет знак).

При , , и уменьшаются до 0.
