1.5. Улучшение коэффициента мощности - компенсация сдвига фаз
Режим резонанса токов выгоден, поскольку
ток в сети соединяющий источник и
потребитель имеет минимальное значение,
так как сеть разгружается от передачи
реактивных токов. Поскольку большинство
потребителей электроэнергии работают
на принципе электромагнитного
преобразования энергии, то потребляют
большой индуктивный ток, имеют малый
.
Для повышения коэффициента мощности
можно подключить параллельно потребителю
конденсатор с тем, чтобы фазовый сдвиг
между током и напряжением достиг заданной
величины
(рис. 6.3).

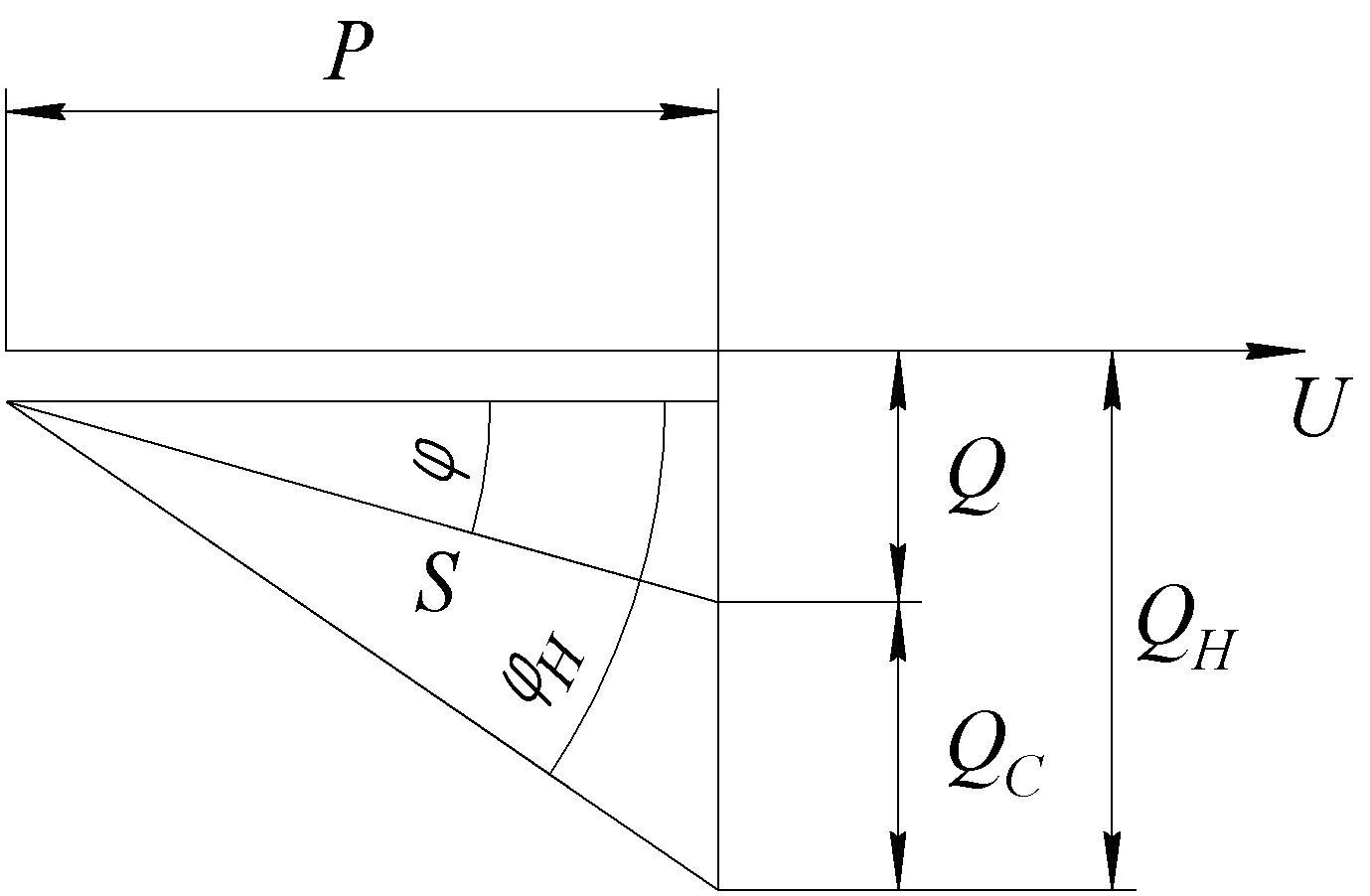

Рис. 6.3. Расчет емкости, компенсирующей сдвиг фаз
Учитывая, что
,
,
,
,
получаем выражение для емкости; с помощью
которой у потребителя с активной
мощностью
и фазовым сдвигом
можно получить фазовый сдвиг
.
(6.10)
Для энергосистем выгоден режим
,
однако с целью уменьшения габаритов и
стоимости емкостной батареи обычно его
выбирают в пределах
.
2. Экспериментальная установка
Установка включает в себя электрическую цепь, состоящую из двух параллельных ветвей: катушки индуктивности и батареи конденсаторов, активными потерями в конденсаторе можно пренебречь ( , рис. 6.4). В каждую ветвь включены амперметры. По показанию вольтметра и амперметров ветвей можно определить полное сопротивление или полную проводимость ветвей. Для определения активного сопротивления катушки включен ваттметр, который совместно с амперметром позволяет косвенно найти его. Амперметр в неразветвлённой части цепи показывает общий ток.

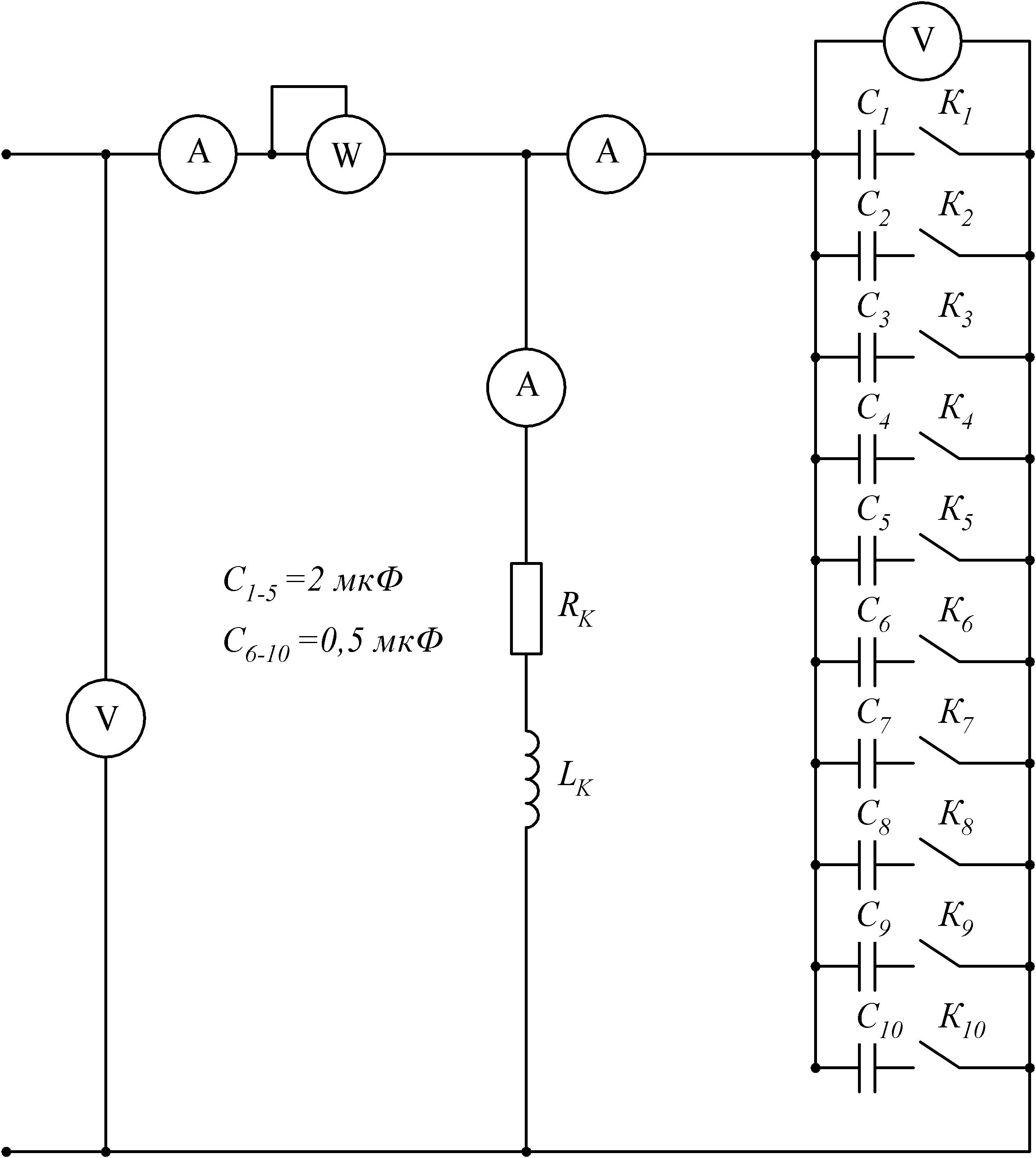

Рис. 6.4. Схема экспериментальной установки
3. Порядок выполнения работы
1. Ознакомиться с установкой. Записать основные технические данные приборов. Проверить нули.
2. Варьируя величиной ёмкости, достичь резонанса, контролируя его по минимуму тока . Показания приборов занести в таблицу 6.1.
Таблица 6.1
№ п.п. |
(A) |
(А) |
(А) |
(В) |
(Вт) |
(мкФ) |
|
|
|
|
|
|
|
3. Снять показание приборов для 3-4 - больше резонансной. Показание приборов занести в таблицу 6.1.
4. Произвести измерения при отключенной батарее конденсаторов. Данные занести в таблицу 6.1.
4. Содержание отчета
1. Название лабораторной работы.
2. Основные технические данные приборов (марка, система, класс точности и предел измерения).
3. Параметры катушки рассчитываются по результатам опыта при отключенных конденсаторах и заносятся в таблицу 6.2.
Таблица 6.2
(Ом) |
|
(Ом) |
|
(Сим) |
|
|
|
|
|
|
|
|
|
|
|
Активное сопротивление катушки рассчитывается с использованием показаний двух приборов - ваттметра и амперметра
.
Полное сопротивление катушки определяют, используя ток и напряжение
.
Остальные параметры определяются с использованием следующих формул:
;
;
;
;
.
4. Рассчитать параметры всей цепи, токи и коэффициент мощности и занести результаты в таблицу 6.3.
Таблица 6.3
№ п.п. |
|
|
(A) |
(Ом) |
|
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
... |
|
|
|
|
|
|
Коэффициент мощности всей цепи определяется с использованием показаний трех приборов: ваттметра, амперметра А и вольтметра
.
Для определения активной составляющей тока используются два прибора: ваттметр и вольтметр
;
Активная составляющая тока второй ветви равна 0.
Остальные величины определяются по следующим формулам:
;
;
;
.
5. Постройте 3 векторные диаграммы: для
резонанса цепи и для
емкостей меньше
и больше резонансной. На векторных
диаграммах
по значениям
и
определите
.
Необходимо учитывать, что в
схеме
установки во второй ветви нет активного
сопротивления,
поэтому
и
.
Порядок построения векторных диаграмм
дан в п. 1.4 настоящих указаний.
6. На одной координатной сетке постройте
графики зависимостей
,
,
,
от
и один из графиков расчетных зависимостей
(задается преподавателем) с использованием
параметров катушки (таблица 6.2).
7. Схема лабораторной установки.
8. Выводы о проделанной работе. В выводах необходимо отметить:
а) изменение (или постоянство) показаний
следующих приборов:
,
,
при изменении емкости конденсатора
;
б) совпадение (или расхождение) экспериментальных и теоретических характеристик;
в) сравните величину тока , полученного при построении векторных диаграмм с полученной в эксперименте;
г) по векторным диаграммам определите характер нагрузки до резонанса и после;
д) отметьте характерные точки на построенных характеристиках.
