Дворовые и внутриквартальные канализационные сети.

Присоединение дворовой канализации к городской ка­нализационной сети показано на рисунке. Участок труб 6 от основания стояка до ближайшего смотрового колодца дворовой сети 5 называют выпуском; при диаметре трубы 50 мм его наибольшая длина 6 м, при 100 мм и более — 8 м. Последний (считая по направлению движения сточных вод) колодец дворовой сети 4 называют контрольным. После этого колодца сточные воды через соединительную ветку 3 поступают в городской колодец 2 и далее в улич­ную канализационную трубу 1.

В новых зданиях часто сборную канализационную ма­гистраль прокладывают по продольной оси здания, что резко уменьшает число колодцев 5 и объем земляных ра­бот, связанных с прокладкой канализации. Находящаяся в ведении жилищной организации дворовая сеть заканчи­вается контрольным колодцем.

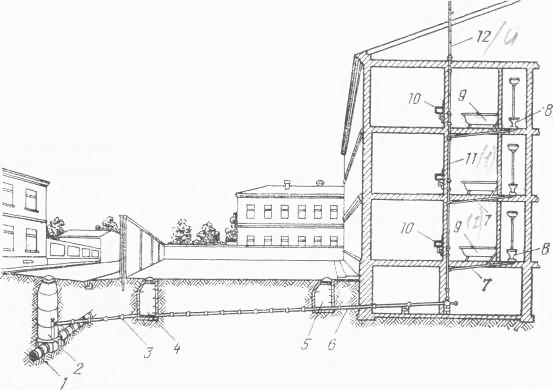

Рис. Схема устройства канализации жилого здания

Смотровые колодцы устраивают в местах поворотов или изменения уклонов или диаметров, а также присоединения новых линий. Колодцы ставят и на прямой линии, если ее длина между соседними колодцами превышает 50 м (при ее диаметре равном 150 мм). На подушке колодца промывка дворовой сети, которые необходимо произво­дить не реже двух раз в год (весной и осенью) сточной жидкостью или водой. Чтобы промыть сеть, во входное отверстие последнего ее колодца (по ходу движения сточ­ной жидкости) слегка забивают деревянную пробку с ме­таллической цепочкой. Когда вода наполнит предпослед­ний колодец почти до верха, слесарь быстро выдергивает пробку и находящаяся в колодце под напором вода про­мывает сеть.

Один раз в год (летом) сеть прочищают резиновым шаром в брезентовой оболочке, к которой пришивают два кольца или ушка для присоединения канатов. Один из ка­натов с привязанной к его концу тонкой и длинной бечев­кой опускают в колодец, откуда он потоком сточной жид­кости выносится в нижележащий колодец. Слесарь, нахо­дящийся в этом колодце, вытягивает конец каната за бечевку. Затем в участок сети, находящийся между этими колодцами, вводят шар и передвигают его

канатом по тру­бопроводу; второй, прикрепленный к шару, канат позволя­ет вытащить шар обратно, если очистка будет трудной или оборвется первый канат. Диаметр шара должен быть на 2—3 мм меньше внутреннего диаметра трубопровода на очищаемом участке.

Неисправности внутри квартальных (дворовых) канализационных сетей.

К числу неисправностей относятся: периодические за­сорения в разных местах; периодические засорения в од­ном месте; замерзание стоков.

Периодические засорения в разных местах. Такие засо­рения происходят, если: 1) не производится профилакти­ческая промывка и очистка сети; 2) жильцы дома наруша­ют правила пользования канализационными устройствами (в канализационную сеть попадают зола, песок, мочало, тряпки, вата, щепа, кости, плотная бумага, жестянки и т. д.); 3) не закрыты или неплотно закрыты дворовые колодцы, куда попадают грязь и посторонние предметы; Колодцы необходимо закрывать чугунными крышками, а неисправные — заменять новыми.

Образовавшееся засорение можно ликвидировать с помощью стальной проволоки длиной 25—35 м и сечением 5—6 мм, загнутой в кольцо. Для облегчения работы про­волоку сначала пропускают через кусок трубы диаметром 40—50 мм с загнутым концом, вставляемым в участок трубопровода, по направлению к засору. Если колодец глубокий, на трубу навинчивают патрубки с муфтами на кон­це. После опускания трубы в колодец ее закрепляют дер­жателем, который слесарь во время прочистки линии при­жимает к земле. Проволоку вдвигают в трубу до места засора, затем ее зажинают в ручке и передвигают по­следовательно вперед и назад, пока засор не будет устра­нен. Затем участок промывают водой, подаваемой по шлангу, подсоединенному к водопроводу.

Легкое засорение ликвидируют промывкой водой из шланга. При плотных засорениях применяют гибкий сталь­ной вал с металлическим наконечником. Такой же вал применяют для прочистки внутренних канализационных труб; в этом случае применяют проволоку диаметром 3 мм, а трос диаметром 5 мм и длиной 15—20 м.

Крышки смотровых колодцев не должны быть завале­ны мусором, землей, льдом, снегом, так как это может вызвать засорение сети или затруднять работу по ее про­чистке. Засорение в соединительной ветке разрешается устранять только в присутствии представителя канализационного управления. Если силами домоуправления засо­­рение дворовой сети устранить не удалось, то это могут по его заявке выполнять специальные рабочие канализаци­онного участка.

Периодические засорения в одном месте. Причинами этих засорений бывают:

-поломка труб, происходящая главным образом из-за плохой их укладки (например, под раструбами были оставлены подкладки из кирпича).- Найти поломку труб можно, просмотрев участки «на свет» при выключенной из работы дворовой сети. Для этого в одном из колодцев по центру трубы устанавливают фонарь, а в другом—зерка­ло. Если трубы на:

-участке целы и не осели, то лучи фонаря отразятся в зеркале в виде круга; в противном слу­чае свет в зеркале или не отразится совсем, или будет ви­ден частично на участке, где обнаружено Повреждение; тогда надо отремонтировать трубопровод и сделать под него основание толщиной 15—50 см из втрамбованного в грунт шлака или песка;

-просадка линии, происходящая из-за слабого грунта, а также в случае, если трубы укладывались на насыпной грунт без тщательной его утрамбовки и подбивки под трубы. Способы обнаружения и устранения этой неис­­­правности такие же, как и при поломке трубопровода;
