2.4 Канализация и санитарная очистка поселений.

Новые термины:

• канализация;

• канализационный стояк;

• отводные линии;

• вытяжная труба;

• дворовая сеть;

• контрольный колодец;

• соединительная линия;

• уличный коллектор;

• ревизия;

• сточные воды;

• методы очистки;

Канализация

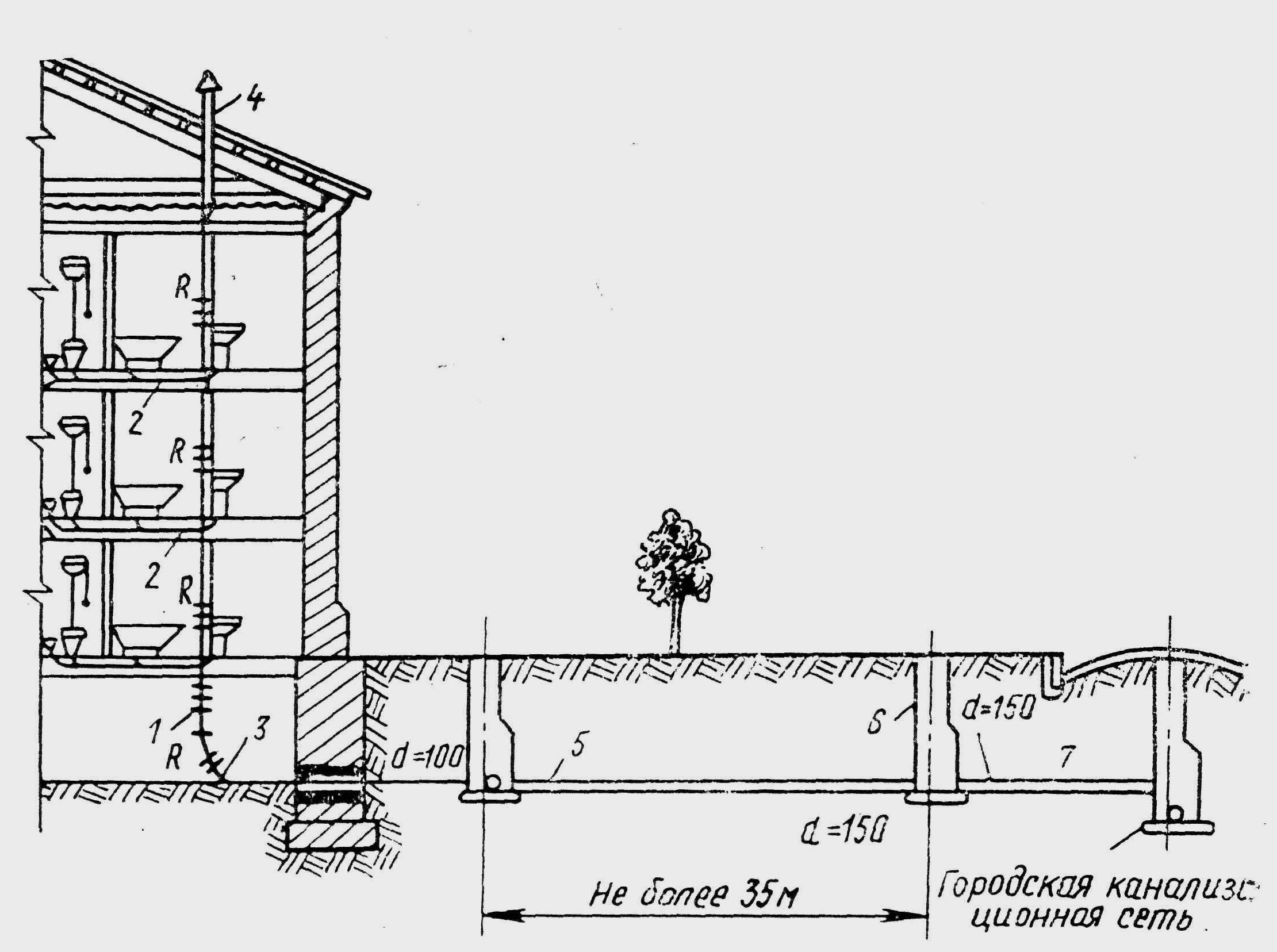

Разрез внутренней канализации

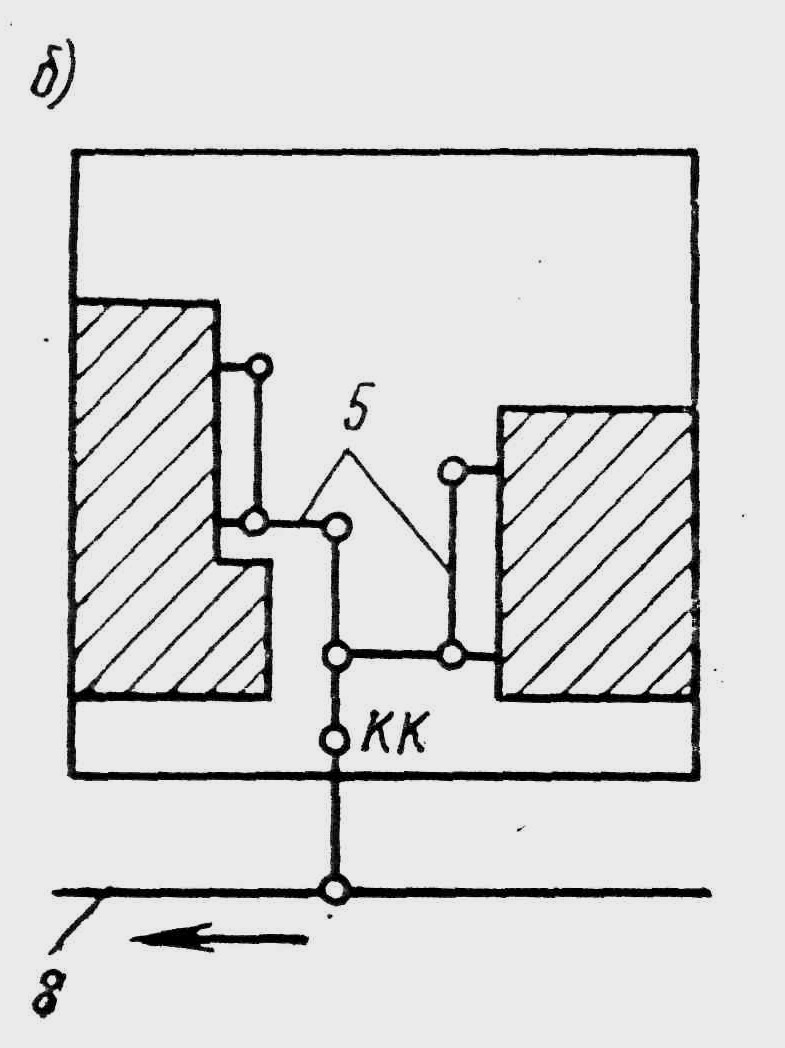

План внутренней канализации

1 - канализационный стояк; 2 - отводные линии; 3 - выпуск; 4 — вытяжная труба;

5 - дворовая сеть; 6 - контрольный колодец (КК); 7 - соединительная линия; 8 - уличный коллектор; R — ревизия.

Виды сточных вод. Устройство городской канализации

Канализация предназначена для отвода, очистки и обеззараживания загрязненных сточных вод города. По­этому в состав канализационного хозяйства входят кана­лизационные трубопроводы (канализационная сеть) и спе­циальные сооружения для очистки и обеззараживания во­ды. Городские сточные воды, отводимые в канализацион­ную сеть, можно разделить на три группы: 1) бытовые; 2) промышленные; 3) дождевые и талые воды.

В зависимости от того, какие сточные воды поступают в канализационную сеть, различают канализацию обще­сплавную, полу раз дельную и раздельную.

При общесплавной канализации дождевые и талые воды поступают в канализационную сеть совместно с бытовыми и промышленными водами.

При полураздельной канализации сточные воды отводятся по двум сетям: одна — для удаления быто­вых вод с допустимой примесью некоторых видов грязевых производственных и первых, наиболее загрязненных пото­ков атмосферных вод; вторая — для удаления основной части атмосферных вод, а также чистых производственных вод.

При раздельной канализации, наиболее рас­пространенной в Советском Союзе, дождевые и талые во­ды поступают в отдельно прокладываемые водостоки, по которым они без очистки сливаются в реки.

Сточные воды из зданий поступают в дворовые линии и далее в трубы городской канализации 4 (рис. XV.1), при­соединенные к городскому канализационному коллектору L Коллекторы в свою очередь соединяются в главный кана­лизационный коллектор 3, который собирает сточные воды со всей или с большей части площади города. Для движения сточных вод трубы необходимо укладывать с уклоном, постепенно заглубляя их в землю. Если город расположен немного выше уровня реки, в которую выпускаются сточ­ные воды, дальнейшее заглубление труб становится доро­гостоящим. В этом случае устраивают станцию перекачки 5 со специальными насосами, перекачивающими сточные воды по уложенному с подъемом напорному коллектору 6.

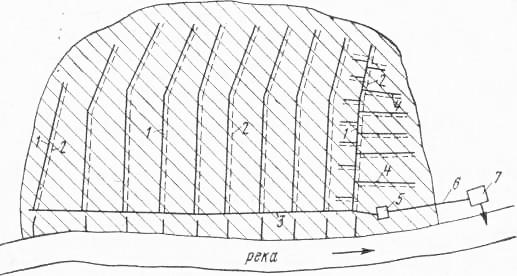

Рис. Схема раздельной канализации города: 1 — коллектор; 2 — водосток; 3 — главный канализационный коллек­тор; 4 — уличные сети; 5 — станция перекачки; 6 — напорный кол­лектор; 7-очистные сооружения

Различают насосные станции: местные — при необходи­мости перекачки сточных вод от отдельных объектов (низ­корасположенных зданий и др.); районные и главные — для всего населенного пункта или большей его части.

Сточные воды загрязнены различными органическими и минеральными веществами, а также болезнетворными бактериями, поэтому их очищают и обезвреживают на очистных сооружениях (местных и городских).

Методы очистки сточных вод зависят от их состава и весьма разнообразны. В городской канализации первым этапом является механическая их очистка в решет­ках, песколовках и отстойниках, где задерживаются не растворенные в сточных водах загрязнения.

Накапливающиеся в отстойниках осадки (ил), перегни­вают в метантенках, где процесс перегнивания ускоряют путем перемешивания и подогрева осадков. Выделяющий­ся при перегнивании газ метан используют как топливо для нужд станции, а перегнивший, обезвоженный и подсу­шенный ил используют как удобрение.

Последующим этапом очистки сточных вод является их биологическая очистка — с помощью микроорганизмов, которые при наличии кислорода питаются органи­ческими загрязнениями, находящимися в сточных водах.

Различают два вида биологической очистки: 1) естест­венный, при котором сточные воды пропускают через спе­циально подготовленную для этой цели почву, — на полях фильтрации или полях орошения; 2) искусственный в аэротенках — резервуарах, в которых сточные воды с добав­ленным к ним активным илом продувают воздухом, посту­пающим из компрессоров (станция аэрации). Следующим этапом искусственной очистки являются вторичные отстой­ники, где выделяется тот активный ил, который далее на­правляется в аэротенки. Очищенные во вторичных отстой­никах сточные воды далее обеззараживаются главным образом с помощью жидкого хлора (в контактных резер­вуарах) и направляются в водоемы. Очистные сооружения обычно располагают ниже (по течению реки) населенных пунктов и предприятий.

Сточные воды, выходящие из некоторых промышлен­ных предприятий, гаражей, крупных предприятий общест­венного питания, перед выпуском в городские сети прохо­дят местную очистку в решетках, песколовках (фабрики-кухни), грязеотстойниках, бензоуловителях (гаражи), жироуловителях (прачечные, фабрики-кухни и др.).

Местные очистные устройства — это кирпичные или же­лезобетонные прямоугольные резервуары, в ко­торых из потока протекающих сточных вод выпадают вниз песок и грязь или всплывают вверх жир, бензин и другие вещества, более легкие, чем вода.

Скорость сточных вод в песколовке принимают 0,1 — 0,3 м/с при пребывании в ней не менее 30 с; для грязеот­стойников эти величины соответственно равны 0,003— 0,005 м/с и 10—15 мин, а для жироуловителя — 0,005 м/с и 10 мин.

В отдельно стоящем здании или нескольких зданиях, находящихся на значительном расстоянии от канализаци­онных строений, иногда устраивают местную канализацию с очисткой сточных вод в септиктанках—подземных резер­вуарах, состоящих из двух-трех камер. В первой по ходу воды камере происходит выпадение из фекальной жидко­сти взвешенных веществ, после чего эта жидкость через перегородки поступает последовательно во все остальные камеры и далее направляется на поля фильтрации или поля орошения. При согласии Госсанинспекции допускает­ся (в случае значительного расстояния от септика до источника водоснабжения и при низком уровне грунтовых вод) направлять очищенную жидкость в фильтрующие по­глощающие колодцы.

Септики необходимо весной и осенью очищать от осад­ка, который используют как удобрение — непосредственно или в виде компоста (с торфом или растительной землей),

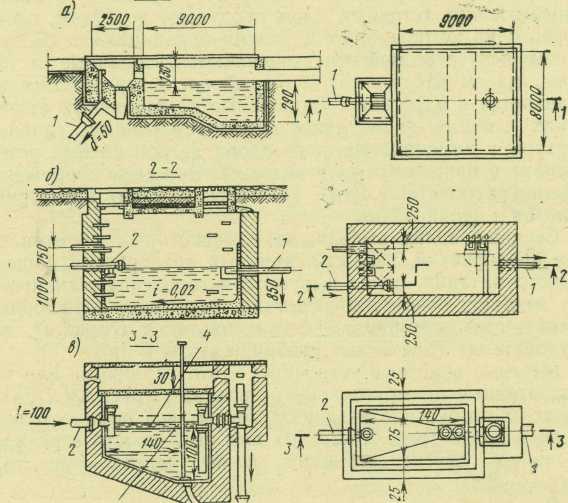

Рис. Местные очистные устройства:

а — пескоуловитель; б — грязеотстойник; в — жироуловитель; /— отвод

очищенной воды; 2 — впускная труба; 3 — сточная жидкость; 4 — слой

веществ легче воды

или вывозят на поля орошения. Для очистки септика из него откачивают фекальную жидкость, разбивают и уда­ляют плавающую биологическую корку и откачивают илососом осадок. При этом в септике следует оставлять до 20% старого осадка. Он необходим для сбраживания вновь поступающего осадка.

Эксплуатация септиков требует регулярного их осмот­ра, с тем, чтобы не допускать их переполнения осадками, утечки фекальной жидкости в окружающий грунт и нару­шения герметичности люков.
