24. Что мы называем источником тока?

Источником тока или точнее источником с постоянным выходным током называется такой источник электрической энергии, который отдаст во внешнюю цепь ток постоянного значения независимо от падения напряжения на этой цепи, т.е. независимо от электрического сопротивления внешней цепи. Отдаваемый источником ток может иметь постоянное значение только в том случае, когда внешнее сопротивление R_н пренебрежимо мало по сравнению с внутренним сопротивлением источника R_вн. Это бывает только тогда, когда внутреннее сопротивление источника бесконечно велико. Такой источник называется идеальным источником тока.

Графически источник тока представлен на Рис. 1.14.

Рис. 1.14. Графическое изображение источника тока: а - переменного тока; б - постоянного тока

Чаще на схемах не показывают внутреннее сопротивление R_вн либо вместо резистора, включаемого последовательно с собственно источником тока, изображают идеальный источник с проводимостью (величина, обратная сопротивлению), обозначаемой Y_вн. Проводимость подключают параллельно источнику. На практике источниками тока часто, считают источники, внутреннее сопротивление которых значительно больше сопротивления нагрузки, на которую работает данный источник.

25. Что мы имеем в виду, когда говорим о согласовании источника с нагрузкой?

Если источник с некоторым внутренним сопротивлением нагрузить внешним сопротивлением, то окажется, что мощность, отдаваемая источником и выделяемая в нагрузке, будет зависеть от внешнего сопротивления. Максимальная мощность выделяется на нагрузке в том случае, когда ее сопротивление равно сопротивлению источника (Рис. 1.15). Такое состояние называется согласованием нагрузки с источником.

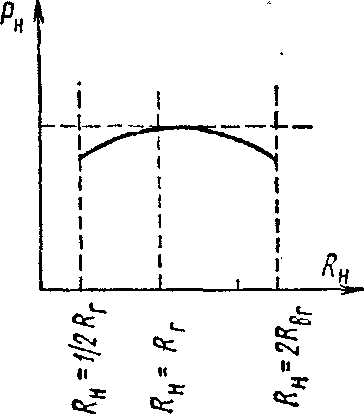

Рис. 1.15. Зависимость передаваемой в нагрузку мощности от сопротивления нагрузки

26. Какие источники постоянного и переменного токов встречаются в электронике?

В электронике встречаются различные виды источников постоянного и переменного токов. Источниками постоянного тока служат батареи и аккумуляторы, используемые для питания переносной и бортовой аппаратуры, а также различные устройства электропитания. Батареи и аккумуляторы характеризуются малым внутренним сопротивлением, и, в большинстве случаев, их можно считать источниками напряжения. У питающих устройств постоянного тока, работающих по принципу выпрямления переменного тока, внутреннее сопротивление зависит от их схемного решения, однако в большинстве случаев они близки к источникам напряжения.

Источниками переменного тока в электронных устройствах чаще всего служат транзисторные или ламповые схемы. Транзисторная схема как источник сигнала обладает сопротивлением, зависящим от типа транзистора и схемы его включения. Обычно оно колеблется от нескольких ом до нескольких мегом. Наибольшее сопротивление, которого достаточно, чтобы считать схему источником тока, можно получить при использовании полевых транзисторов или ламп типа пентода.

27. Что такое звуковые волны?

Это возмущения, распространяющиеся в материальной среде, в основном в воздухе, и связанные с колебаниями частиц этой среды. Звуковые волны охватывают диапазон частот от 10-20 Гц (низкие звуки - басы) до 20 кГц (высокие звуки) и распространяются в воздухе со скоростью около 340 м/с. Это не электромагнитные волны, однако при использовании соответствующих преобразователей (микрофонов) звуковые волны легко удается преобразовать в электромагнитные волны той же частоты.

Электрический сигнал, соответствующий речи и музыке, называется акустическим сигналом или сигналом низкой частоты. Его можно усиливать, преобразовывать и передавать на большие расстояния, что невозможно осуществить при непосредственном использовании звуковых волн. Для преобразования электрического сигнала низкой частоты в звуковые волны применяют преобразователи, называемые громкоговорителями. В общем случае электрический сигнал, соответствующий звукам речи и музыки, не является периодическим сигналом и имеет нерегулярную форму.

Область науки и техники, занимающихся преобразованием акустической энергии в электрическую и обратно; а также передачей акустических сигналов, называется электроакустикой.
