10 Что такое полупроводник?

Это тело, свойства которого, если речь идет о протекании тока могут подвергаться изменению в зависимости от условий. Протекание тока в полупроводнике может происходить на основе движения отрицательных (электронов) и положительных зарядов. Проводимость полупроводников увеличивается с ростом температуры. При очень низких температурах полупроводники ведут себя, как диэлектрики.

Свойства полупроводника можно проиллюстрировать зонной моделью (Рис. 1.6).

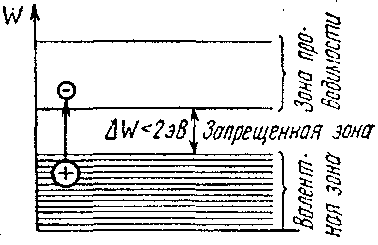

Рис. 1.6. Зонная модель полупроводника

В полупроводнике, как и в диэлектрике, между незаполненной зоной проводимости и полностью заполненной валентной зоной имеется запрещенная зона. Однако она относительно узка (меньше 2 эВ). При определенном, достаточно небольшом энергетическом возбуждении (тепловом или под влиянием электрического поля) некоторые электроны из валентной зоны могут переходить в зону проводимости. При этом в валентной зоне появятся вакантные уровни. Атом, у которого электрон перешел в зону проводимости, превращается в положительный нон. Недостающий электрон у такого атома может быть восполнен соседним атомом, который в свою очередь становится положительным ионом, при этом положительный ион как бы перемещается в объеме валентной зоны. Такой подвижный положительный ион называется дыркой. Электрический ток в полупроводнике связан с движением дырок в валентной зоне и электронов в зоне проводимости, причем дырочный и электронный токи равны, так как освобождение одного электрона вызывает одновременно возникновение одной дырки. Полупроводник с такими свойствами называется собственным.

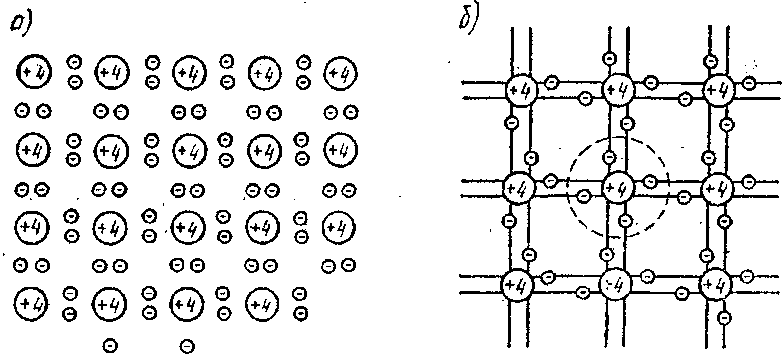

Рис. 1.7. Плоские модели (а и б) кристаллической решетки собственно полупроводника.

На Рис. 1.7 показаны плоские модели кристаллической решетки собственного полупроводника, в котором, как легко заметить, имеется определенная симметрия структуры: любой атом полупроводника имеет на внешней оболочке четыре собственных электрона и связан с четырьмя электронами четырех соседних атомов. Аналогичную структуру может иметь изолятор (например, алмаз) с той лишь разницей, что в полупроводнике, как уже подчеркивалось, некоторые электроны могут при комнатной температуре переходить из валентной зоны в зону проводимости.

11. Что такое несобственный полупроводник?

Это полупроводник, у которого для изменения свойств, в основном электропроводности, нарушена структура кристаллической решетки. Небольшое протекание тока в собственном полупроводнике происходит на основе равенства токов, возникающих из-за подвижных электронов и такого же числа подвижных дырок. В несобственном полупроводнике эти токи не равны, поскольку не одинакова концентрация электронов и дырок. Существуют два типа несобственных (примесных) полупроводников: полупроводники типа n и типа p.

12. Что такое полупроводник типа n?

В полупроводнике типа n преобладает электронный ток. Нарушения кристаллической структуры (Рис. 1.8, а) достигают введением в кристалл чистого полупроводника (кремния или германия), примесей донорного типа (например, мышьяка), т.е. элемента, имеющего на внешней оболочке на один валентный электрон больше, чем repманий и кремний.

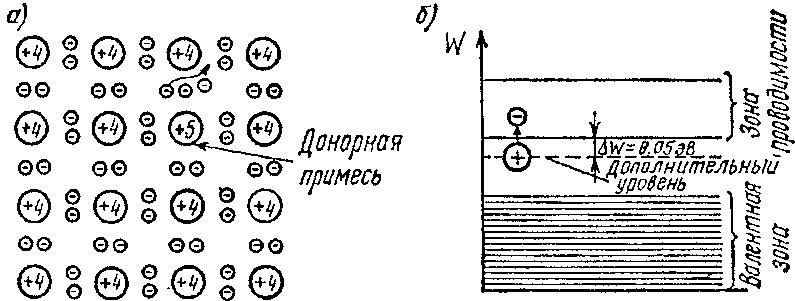

Рис. 1.8. Плоская (а) и зонная (б) модели кристаллической решетки полупроводника типа n

При этом в кристаллической решетке остается один электрон, который может легко перейти в зону проводимости и участвовать в прохождении тока как донорный или неосновной носитель. В кристаллической решетке сохраняется ион с положительным зарядом. Следует подчеркнуть, что этот положительный ион в полупроводнике типа n неподвижный, а следовательно, не участвует в протекании тока в отличие от дырок, возникающих при собственной проводимости. В зонной модели полупроводника типа n (Рис. 1.8, б) введение донорной примеси вызывает возникновение дополнительного энергетического уровня между зоной проводимости и валентной зоной. Разность энергий между дополнительным уровнем и зоной проводимости настолько мала (для кремниевого полупроводника она составляет около 0,05 эВ), что электрон может легко перейти с этого дополнительного уровня в зону проводимости. Положительный ион, образовавшийся при отрыве электрона от атома примеси, остается фиксированным.

Очевидно, что в полупроводнике типа n имеются также дырки, возникшие в процессе образования пар электрон-дырка при собственной проводимости, однако их значительно меньше, чем электронов, возникающих в основном за счет введения примеси. Дырки, существующие в полупроводнике типа n, называются неосновными, а электроны - основными носителями.
