37. На каком принципе работает громкоговоритель?

Это зависит от типа громкоговорителя. В случае динамического громкоговорителя (Рис. 2.15) электрический ток на акустических частотах, протекающий через обмотку катушки, размещенный в поле постоянного магнита или электромагнита, вызывает колебания этой катушки. Катушка соединена с конусообразной мембраной (чаще всего из бумажной массы). Колебания мембраны вызывают в свою очередь возникновение звуковых волн.

Существуют также другие типы громкоговорителей. Важными параметрами громкоговорителя являются: допустимая акустическая мощность, КПД, сопротивление громкоговорителя как нагрузки схемы, управляющей громкоговорителем.

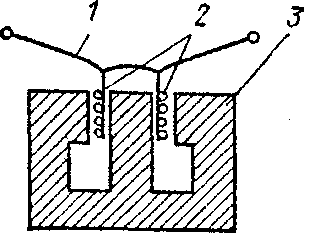

] Рис. 2.13. Упрощенная конструкция динамического микрофона: 1 - колеблющаяся мембрана: 2 -витки катушки; 3 - постоянный магнит

Рис. 2.14. Конструкция угольного микрофона: 1 - колеблющаяся мембрана; 2- зерна угольного порошка; 3 - корпус

Рис. 2.15. Упрощенная конструкция динамического громкоговорителя: 1 - колеблющаяся мембрана; 2 - колеблющаяся катушка; 3 - постоянный магнит; 4 - подвеска мембраны

Верное воспроизведение всего диапазона акустических частот одним громкоговорителем при современном уровне техники оказывается невозможным, и поэтому в устройствах высококачественного воспроизведения применяют комплекты громкоговорителей, содержащие подобранные соответствующим образом громкоговорители для низких и высоких частот. Обычно громкоговорители, хорошо воспроизводящие низкие частоты, значительно больше по размерам, чем громкоговорители для воспроизведения высоких частот.

38. Что такое цепь с параллельным резонансом?

Это цепь, состоящая из катушки индуктивности и конденсатора, соединенных параллельно. Если учесть потери в катушке и конденсаторе как сопротивление R, то такую цепь можно представить в виде, показанном на Рис. 2.18, а. Полное сопротивление этой цепи зависит от частоты (Рис. 2.18, б).

Рис. 2.18. Цепь с параллельным резонансом (а) и зависимость полного сопротивления цепи (б) от частоты

Наибольшее значение достигается при частоте собственных колебаний цепи, называемой резонансной частотой и выражаемой формулой

где L - в генри, С - в фарадах, а результат получаем в герцах. Резонансное сопротивление (или динамическое) имеет чисто резистивный характер, а его значение рассчитывают по формуле

На частотах, меньших резонансной, сопротивление цепи имеет, характер индуктивной реактивности, на больших - емкостной реактивности. Если сопротивление потерь мало, а добротность Q катушки и всей цепи высока, кривая, представляющая изменение сопротивления Z, получается узкой и высокой. Условием сохранения узкой и крутой резонансной кривой является возбуждение цепи от источника с соответственно большим внутренним сопротивлением (Z_вн>>Z_рез). Важно также, чтобы сопротивление нагрузки, подключенной на выходе цепи, было достаточно высоким. Если эти условия не выполняются, то даже при большом значении Q самой цепи резонансное сопротивление снижается из-за нагружения цепи сопротивлением источника или нагрузки, а резонансная кривая расширяется и снижается.

Цепи с параллельным резонансом находят широкое применение в электронике и радиоэлектронике, в частности в усилителях и генераторах.
