V. Указания по выполнению чертежей альбома.
Все чертежи должны быть выполнены и оформлены в соответствии с «Едиными требованиями по выполнению строительных чертежей (ЕСКД, ГОСТ)»[5]
Все проекции и проектируемого здания выполняются в утвержденных масштабах в архитектурной графике с использованием линейных, тональных и цветных приемов (штриховка, заливка, обводка контуров сечений и т.д).
На планах обязательны: размерная информация (осевые и общие размеры), названия и площади помещений, расстановка мебели и оборудования.
На разрезах обязательны, кроме того, высотные отметки уровня этажей и габаритов здания.
Фасады должны передавать пластическое решение стен, фактуру, цвет, взаимодействие проемов и выполняться с обязательным построением теней.
При решении компоновки листов предпочтительно их горизонтальное рас положение с вычерчиванием ограничительной рамки по 1 см с трех сторон и 2.5 см с левой стороны листа.

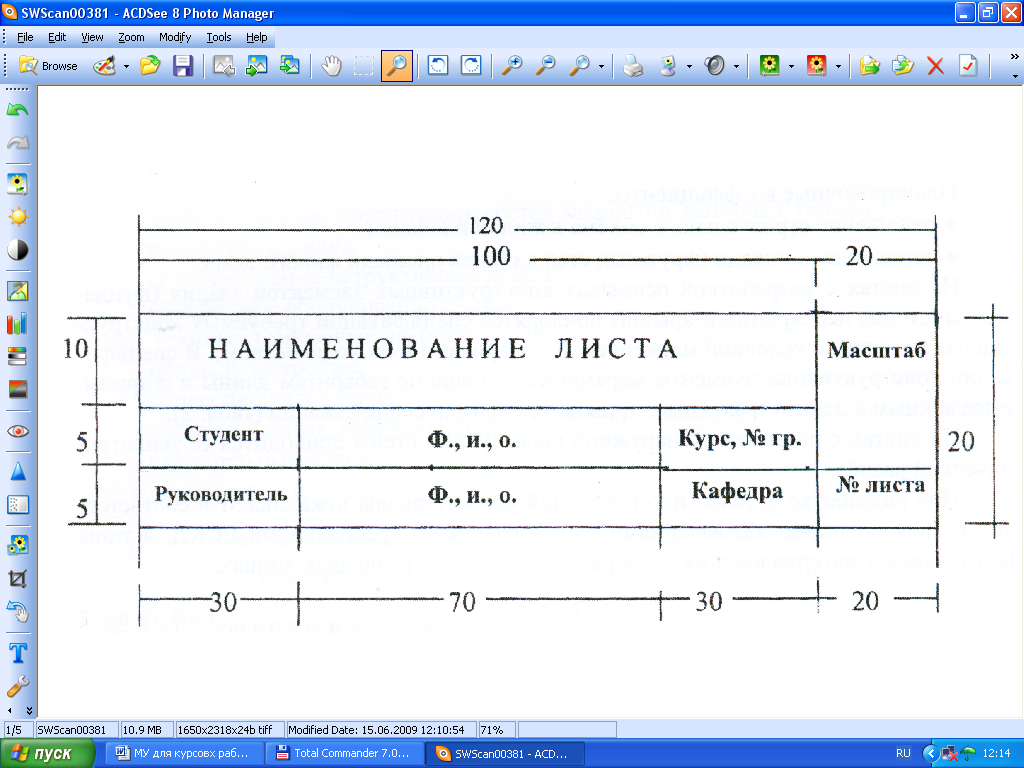

В правом нижнем углу располагают штамп по прилагаемой ниже схеме (все размеры даны в мм).
Готовые листы и пояснительную записку брошюруют в единый альбом с титульным листом на обложке. Образец титульного листа приводится в приложении 2.
Библиографический список
Основной
1. СОВРЕМЕННЫЙ ДОМ тематический спецвыпуск
ПРОЕКТЫ ЗАГОРОДНЫХ ДОМОВ. 2008, 2009.
Интернет-ресурс (http:/www.dom-online.ru).
2. 170 Европейских коттеджей для России». М., «Стройтехно» 2006 г.
Интернет-ресурс (http:/www.stroytehno.ru).
Каталог «Лучшие европейские коттеджи. Чешский вариант» 2009.
3. Нанасова С.М. Малоэтажные дома. М., АСВ. 2007 г.
4. Рылько М А Основы компьютерного проектирования в системе
ArchiCAD М., МГСУ. АСВ. 2008
5. Георгиевский О.В. Единые требования по выполнению строи-
тельных чертежей. М., 2007 г.
Дополнительный
1. Ланцов А.Л. Компьютерное проектирование в архитектуре.
ArchiCad 11. ДМК-Питер 2008.г.
2. Титов С. ArchiCad 13. Справочник. М., Кудиц-пресс. 2010.
Приложения
1. Пример оформления бланка-задания;
2. Пример титульного листа альбома.
Приложение 1.
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
ИНЖЕНЕРНО-АРХИТЕКТУРНЫЙ ФАКУЛЬТЕТ
Кафедра «Проектирования зданий»
ЗАДАНИЕ
на выполнение курсовой работы №1
по дисциплине «Информатика (Компьютерные методы проектирования)»
Студенту(ф.и.) |
Петрову В.А. |
Курс, группа |
ИАФ-III-2 |
Тема |
Загородный дом |
||
1. Источник дома-прототипа для компьютерного моделирования
Интернет-ресурс (http:/www.dom-online.ru). Проект F-539
2. Район строительства, конкретная площадка для строительства
______________________Подмосковье_________________________________
3. Общая площадь или строительный объем здания
________________________200.4 кв.м____________________________
4. Этажность или мах строительная высота
_____________________Два этажа с подвалом__________________________
5. Основные конструкции:
А. Несущие
Фундаменты –сборный железобетон, стены – газобетон с облицовочным кирпичем, перекрытия – по деревянным балкам.
Б.Ограждающие
_____________кровля –цветная металлочерепица________________________
6. Программное обеспечение для выполнения работы
________ArchiCAD 11, AutoCAD 2008, MS Word______________ __________
Задание утвердил ф.и.о. преподавателя
Приложение 2.
Министерство образования и науки РФ
Московский Государственный Строительный Университет
Институт Строительства и Архитектуры
Инженерно-архитектурный факультет
Кафедра «Проектирование зданий»
Курсовая работа №1
по дисциплине
«Информатика»
Тема: « Загородный дом »
Проект выполнен в программах:
ArchiCAD11, AutoCAD 2008. MS Word 2007.
Студент гр. ИАФ III-2 Петров Р A.
Принял Доц. Сидоров М.А.
Москва
2008/2009 уч. г.
