8.4. Снаряды со съемными керноприемниками
При бурении алмазными коронками по монолитным породам средней твердости и твердым длина рейса может достигать десятков и сотен метров. Повышение длины рейса позволяет снижать непроизводительные затраты времени и труда на спускоподъемные операции и резко повышать производительность бурения.
Как известно, при алмазном бурении в большинстве случаев длина рейса ограничивается не износом коронок, а в результате заполнения колонковой трубы керном или в результате его самозаклинивания в колонковой трубе, поэтому, чтобы увеличить длину рейса, необходимо было в первую очередь иметь снаряд, позволяющий транспортировать в процессе бурения керноприемную трубу с керном на поверхность и обратно. С этой целью сначала в США, а затем в России были разработаны снаряды со съемными керноприемниками. Комплексы снарядов со съемными керноприемниками позволяют не только повысить длину рейса, но и успешно перебуривать трещиноватые породы, поскольку керноприемная труба выполняет роль невращающейся внутренней трубы ДКС.
В настоящее время в России применяют два типа ССК: комплекс снарядов ВИТРа (Санкт-Петербург) - ССК-46, ССК-59, ССК-76 и комплекс снарядов, СКБ (Москва) - КССК-76 и КССК-75 М. Комплексы КССК-76 предназначен для алмазного бурения горных пород V - VIII и частично IX категории по буримости на глубину до 1200; 2000; 3000 м.
В качестве промывочной жидкости могут быть использованы как вода, так и структурированные промывочные жидкости.
Бурильная колонна. Подъем и спуск керноприемной трубы через бурильную колонну требует применения бурильных труб с большим внутренним проходным сечением (рис. 8.6).
Бурильные трубы КССК-76 выпускают диаметром 70 мм с толщиной стенок 4,5 мм, с высаженными внутрь концами, из высокопрочных сталей 36 Г 2 С.
Соединения бурильных труб - муфтозамковые. Наружный диаметр муфт и замков составляет 73 мм, внутренний 53 мм. Замки и муфты изготавливаются из стали 40 ХН.
С 1981г. для КССК-76 М стали выпускать бурильные трубы ТБПК-70 с приваренными замками. Трубы ТБПК-70 по сравнению с серийными более прочны, значительно повышают производительность труда.
Рис.
8.6 Конструкция бурильных труб для
снарядов со съемным керноприемником:
а
- ТБ-ССК; б - ТБ-КССК; 1-муфта замка; 2-
бурильная труба; 3- муфта; 4- ниппель
замка
Таблица 8.3
Трещиноватость горных пород |
Категория по бури-мости |
Тип ДКС |
Коронка |
Расширитель |
Кернорва-тель |
Монолитные слаботрещиноватые |
VIII - XII |
ТДН59-У |
КУ-59 |
РТД-У |
Кольцевой |
|
|
ТДН-46-У |
КУ-46 |
|
|
Слаботрещиноватые косослоистые хрупкие |
VII - XII |
ТДН-76УТ ТДН-59УТ ТДН-46УТ |
КУТ КУТВ КУТИ 18 A3 19ИЗГ |
РУТ |
Кольцевой |
Трещиноватые косослоистые хрупкие |
VI - X |
ТДН46-2 ТДН56-2 ТДН76-2 |
10 A3 11ИЗ |
РДТ-2 |
Кольцевой |
Трещиноватые косослоистые хрупкие |
VII - XII |
ДЭС73 ДЭС89 |
ДЭА ДЭИ |
РДТ-2 |
Кольцевой |
Сильнотрещиноватые размыв Хрупкие |
V - IX |
ТДН76-4 |
КДТ-4А КДТ-4И |
РДТ-4 |
Кольцевой, паук, лепестковый |
Дробленные хрупкие |
V - X |
ТДН46-0 ТДН59-0 ТДН76-0 |
КДТ-0 |
РДТО |
То же |
Дробленные хрупкие |
V - X |
ТДН76-Э |
КДТ-0 |
РДТО |
То же |
Забойный снаряд. Забойный снаряд КССК-76 (рис. 8.7) подобно ДКС состоит из колонкового набора (включающего три переходника, колонковую трубу, расширитель и коронку) и съемного керноприемника (включающего подвеску с фиксаторным механизмом, керноприемную трубу и кернорватель). Для центрирования керноприемной трубы в нижней части колонковой трубы устанавливают центратор.
Верхний переходник (центратор) применяют для соединения колонкового набора с бурильной колонной и в качестве упора защелок фиксаторного механизма в процессе бурения. Средний и нижний переходники служат для фиксации кольцевой опоры, служащей для подвешивания съемного керноприемника в колонковой трубе. Подвеска керноприемника предназначена для свободного подвешивания керноприемника в колонковой трубе при помощи фиксатора.
В прорези корпуса фиксатора шарнирно устанавливают две подпружиненные защелки, которые под действием гильзы при подъеме керноприемника могут сводиться вместе. В нижней части корпуса фиксатора имеется бурт для установки его на кольцевую опору, а для возможности циркуляции жидкости в корпусе обходные каналы.
Подвеска представляет собой шпиндель с набором подшипников, аммортизатором и сигнализатором (двух резиновых манжет), соединяется при помощи переходника керноприемника с приемной трубой.
После заполнения керноприемника керном или после самозаклинивания керна керноприемная труба поднимается на поверхность. Для захвата трубы (за головку керноприемника) в скважину на канате при помощи лебедки ЛГ-2000 спускают ловитель (овершот).
Ловитель состоит из захватывающего устройства с подпружиненными лапами; ударного устройства для забивания захватывающего устройства на конус гильзы фиксатора, вертлюга-пробки.
При прихвате керноприемной трубы в колонковой трубе для отсоединения ловителя используют освобождающую трубу, спускаемую по канату.

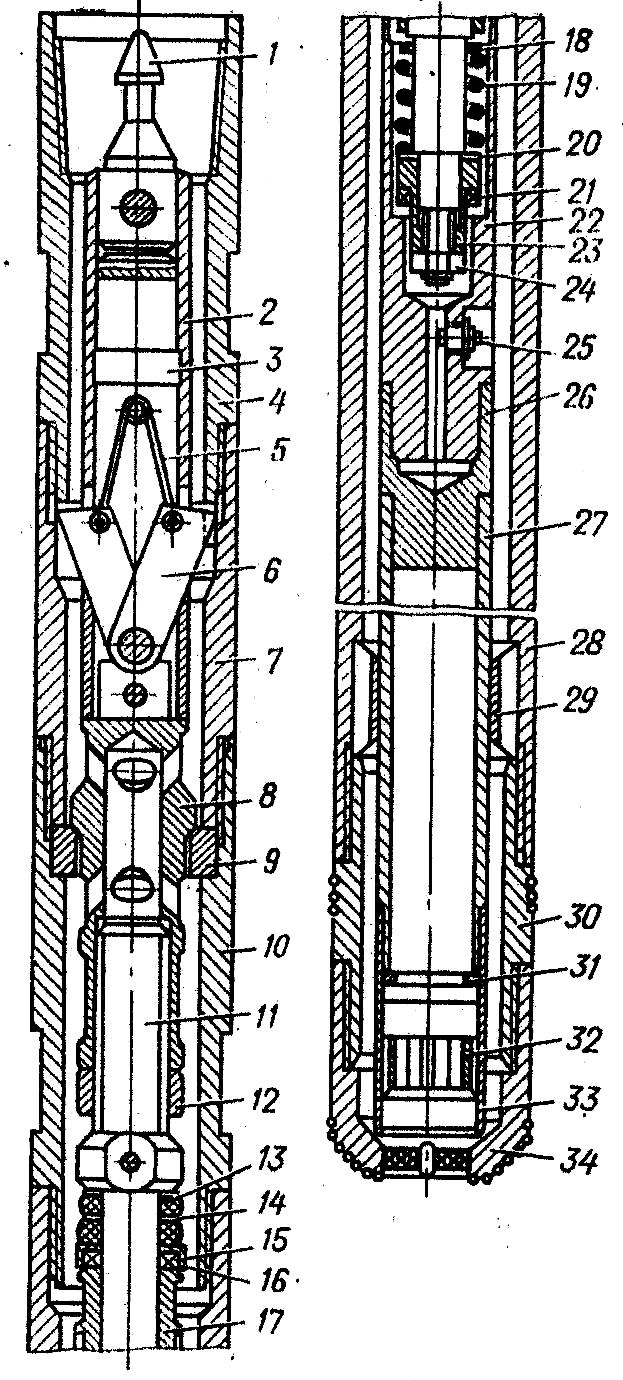

Рис.
8.7. Керноприемный снаряд конструкции
СКБ НПО «Геотехника»:
1-головка;
2-гильза; 3-штифт; 4-центратор; 5-пружина;
6-защелка; 7- регулировочная; 8-муфта;
9-бурт; 10-переходник; 11-шпиндель; 12-гайка
регулировочная; 13-манжета; 14-шайба; 15-
подшипник упорный; 16-кожух подшипника;
17-опора подвески; 18-подшипник; 19-пружина;
20-шайба; 21-подшипник; 22-кольцо; 23 и
24-гайки; 25-масленка; 26-переходник
подвески; 27-труба приемная; 28-трубы
колонковая; 29-центратор;
30-расширитель;31-кольцо стопорное;
32-кольцо рвательное; 33-корпус кернорвателя;
34- коронка
.
Наряду с бурением твердых и крепких пород, снарядом КССК-76 можно бурить и мягкие породы, и полезные ископаемые. Так, для бурения углей выпущен комплекс КССК-76 «Конус».
Для комплексов КССК-76 разработан ряд модификаций: НК-76 - колонковый набор, снабженный сигнализатором готовности бурового снаряда к бурению; КГНС - съемный керногазонаборник для отбора проб угля и газа; ССГ - съемный снаряд с гидроударником; "Конус" для отбора керна в мягких породах и углях.
Алмазные коронки для комплекса КССК-76. Для бурения снарядами КССК-76 применяют следующие типы алмазных коронок (рис. 8.8):

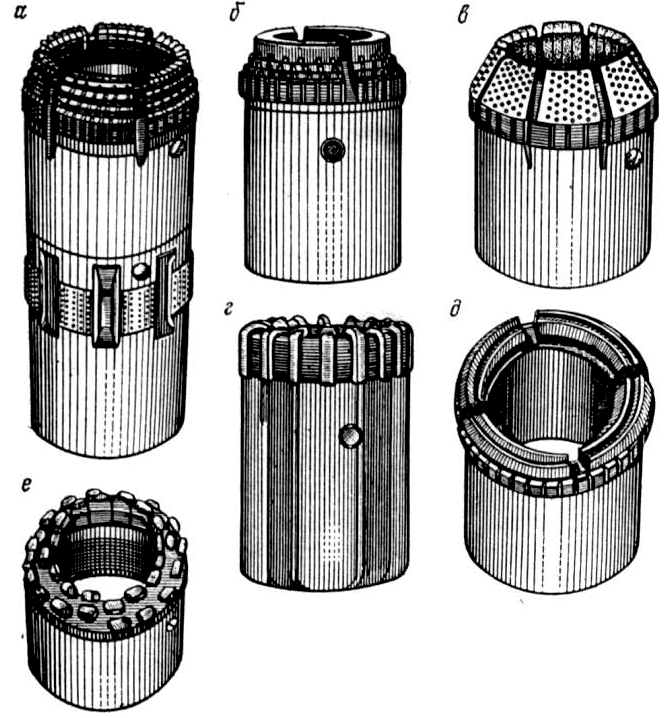

Рис.
8.8. Алмазные коронки для бурения ССК:
а-ступенчатая в сборе с калибровочным
расширителем; б- комбинированная
(ступенчатая с импрегнированным
пилотом); в- конусная; г-зубчатая;
д-гребешковая; е- штыревая
К-30 - зубчатая (армированная объемными алмазами Г-20 и подрезными
алмазами);
К-20 – зубчатая (используется для бурения пород V - VI категории по буримости);
17А4 - пятиступенчатая (применяется для бурения VI - VIII категории по буримости);
К-16 - четырехступенчатая (служит для бурения твердых абразивных пород VIII - X категории);
К-40 - гребенчатая (используется для бурения пород X-XI категории);
ГК-01 - с заданным выпуском алмазов (служит для бурения пород VIII-IX категории снарядами КССК-76 с гидроударниками);
К-17 - с внутренними сужениями (предназначена для бурения VIII-IX категории снарядами КССК-76 с гидроударниками).
Буровые снаряды типа ССК- 46, 59, 76 применяются для бурения скважин глубиной до 1000-1200 м, в монолитах и слаботрещиноватых породах VI-X категории по буримости. Зазор между колонковой и керноприемной трубами составляет для ССК-46, ССК-59 и ССК-76, соответственно 2,5; 1,5 и 2,0 мм, поэтому в качестве промывочной жидкости может использоваться для ССК-59 вода и эмульсионный раствор, а ССК-46 и ССК-76 также глинистые маловязкие растворы.
Для бурения комплексами ССК применяют гладкоствольные бурильные трубы из стали марки 38ХНМ с пределом прочности 700 МПа. Соединяются они труба в трубу, т.е. на одном конце труба имеет наружную, на другом внутреннюю трапециевидную резьбу. Трубы для ССК имеют высокую точность обработки и чистоту поверхности. Кривизна труб допускается не более 0,1 мм на 1 м длины, овальность и разностенность - не более 0,1 мм.
Так как бурильные трубы не имеют соединительных элементов, для
спускоподъемных операций используются специальные трубодержатели.
Забойный снаряд (рис. 8.9): по конструкции он аналогичен забойному снаряду КССК-76, но отличается от него лишь некоторыми упрощениями конструктивных элементов, типами коронок и расширителей. Так, в наборе колонковой трубы используются два переходника, опорное кольцо фиксируется между вторым переходником и колонковой трубой, а верхний переходник имеет твердосплавные наплавки релита, кроме того, колонковая труба с обоих концов имеет наружную резьбу. В наборе керноприемной трубы ограничительный штифт гильзы фиксатора расположен между защелок перпендикулярно плоскости их перемещения, что позволяет уменьшить размеры фиксатора; нет нижнего подшипника амортизатора; нет переходника керноприемной трубы. Керноприемная труба присоединяется непосредственно к переходнику подвески, имеющему резьбу с обоих концов; масленка подвески устанавливается не сбоку, а снизу, керноприемная труба с обоих концов имеет наружную резьбу.

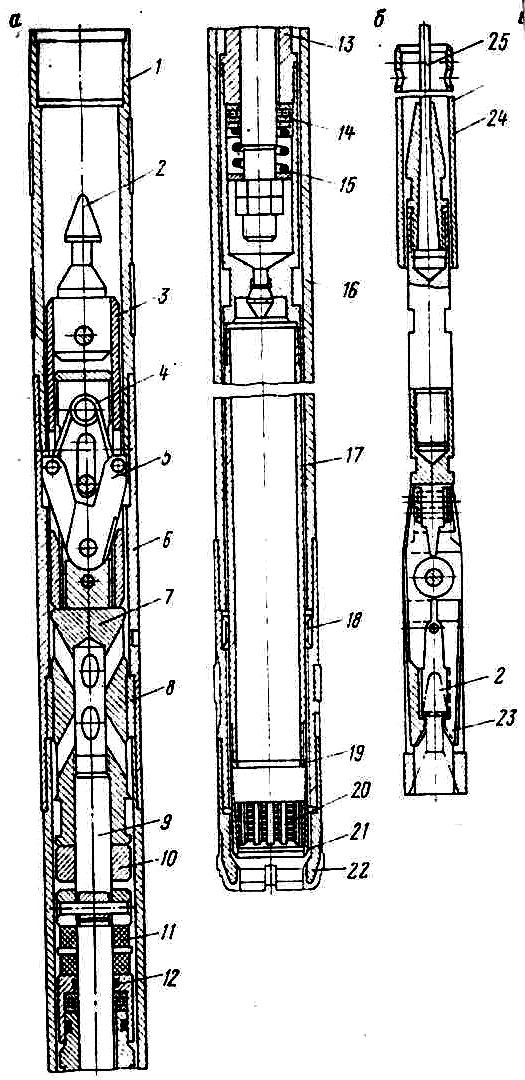

Рис. 8.9. Забойный снаряд со съемной керноприемной трубой ССК: а-общий вид ССК конструкции ВИТР; б- ловитель керноприемника; 1- релитовый переходник; 2-головка подшипникового узла; 3-возвратная втулка; 4-пружина; 5-стопоры; 6- переходник наружной колонковой трубы; 7-подшипниковый узел; 8- опорное кольцо; 9-вал; 10-контргайка; 1-резиновые манжеты; 12-резиновое кольцо; 13-направляющая втулка;14-упорный шарикоподшипник;15- пружина; 16-наружная колонковая труба; 17-керноприемник; 18- стабилизатор; 19-упорное кольцо; 20- кернорвательное кольцо; 21-корпус кернорвателя; 22-алмазная коронка; 23- захваты головки 2; 24-патрубок, бросаемый с поверхности по канату для освобождения ловителя; 25- стальной канат
Кроме
базового варианта ССК-59, разработаны
снаряды ССК-59 ЭВ (рис. 8.10) с сигнализатором
1-5, подшипниковым узлом 6, вибратором
7, эжектором 8 и керноприемной трубой
9.
Выпускают комплексы ССК: для бурения направленных скважин ССК-59 Н (с двумя центраторами); для бурения наклонных скважин (до 600 к горизонту) ССК-59-ЗН (с утяжелителем и центраторами троса и труб), для бурения горизонтальных скважин - ССК 46Г и ССК-59Г (с резиновыми поршнями для продавливания керноприемника и овершота и герметизатором троса) и снаряд оперативного тампонирования - СОТ-59.
Коронки для бурения снарядами ССК. Для снарядов ССК46 разработаны коронки следующих типов К-90 (3-ступенчатая), К-90-1 (4-ступенчатая), К-90-2 (5-ступенчатая). Все три коронки предназначены для бурения пород VIII-IX категории. Импрегнированную коронку К-96 применяют для бурения пород IX-X категории. Все перечисленные коронки используют совместно с расширителем Р-03.
Д
Рис.
8.10. Колонковый набор ССК-59ЭВ
Для снаряда ССК-76 применяют следующие коронки: КАСК-Р - резцовую для пород V-VI категорий по буримости; КАСК-3 зубчатую для пород VI-VII категорий; КАСК-4С 4-стуменчатую и КАСК-К - конусную для бурения пород VIII - IX категорий. Совместно с этими коронками используют расширители типа PACK.
