2. Образцы для испытания на сжатие

Для проведения испытаний используют стандартные образ­цы. Форма и размеры образцов для испытаний на сжатие уста­новлены ГОСТ 25.503-97. Для испытания пластичных материалов применяются цилиндрические образцы с отношением высо­ты к диаметру h₀/d₀ = 1:2 (рис. 4, 5).

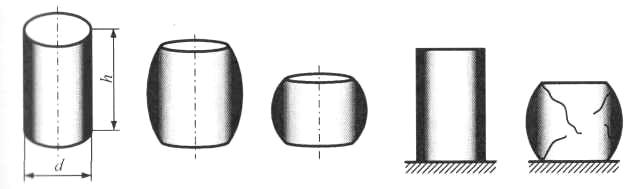

Рис. 4 Стадии деформации образца Рис. 5 Образец из чугуна

из стали при сжатии. до и после испытания.

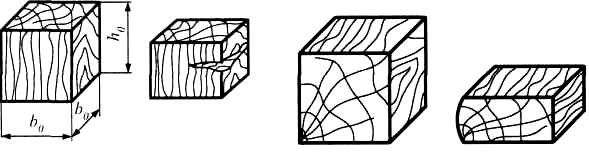

Рис. 6 Разрушение деревянного Рис. 7 Деревянный образец

образца при сжатии вдоль волокон. до и после сжатия поперек волокон.

При испытании на сжатие древесины, применяют образцы в виде призмы b₀·b₀·h₀ (рис. 6, 7). Размеры испытуемых образцов определяют в зависимости от предельной нагрузки, которую может обеспечить испытательная машина.

3. Испытательные машины

Для испытаний на сжатие применяют универсальные разрыв­ные машины, или специальные гидравлические прессы, напри­мер, для испытаний строительных материалов (рис. 8), Усилие сжатия фиксируется манометром с ценой деления 0,5 кгс/см²:

(1)

где q - показания манометра (кгс/см²);

А - площадь поршня гидропресса,

D - диаметр поршня гидропресса.

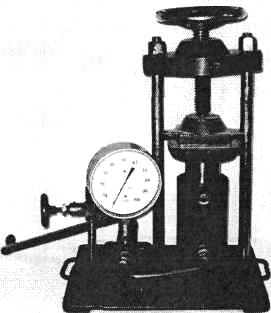

Рис. 8 Гидравлический пресс.

Плита, на которую кладут образец, устанавливается с помощью самоустанавливающейся сферической опоры таким образом, чтобы она могла в некоторых пределах качать­ся во все стороны для выравнивания переко­сов и небольших отклонений поверхности образцов от параллельности (рис. 9).

Рис. 9 Само­устанавливающаяся сферическая опора.

4. Проведение испытаний

1. Измерить каждый образец с точностью до 0,1 мм. Для сталь­ных и деревянных образцов каждое измерение берется как среднее из трех (по краям и в середине).

2. Вычислить площадь поперечного сечения каждого образца – А₀, мм².

3. Установить образец строго по центру самоустанавливающей­ся сферической опоры и образец довести до соприкос­новения с верхней плитой.

4. Плавно нагружая образец, следить за его поведением.

5. Испытание пластичных материалов. Так как пластичные ма­териалы разрушить сжатием невозможно, то испытания сле­дует прекратить при получении образцом остаточных дефор­маций равных 1/3 h₀.

6. Испытание хрупких материалов. Испытание образцов из хрупких материалов проводится до разрушения. Наибольшую нагрузку F_B при которой происходит разрушение образца, необходимо зафиксировать.

7. Испытание анизотропных материалов:

• испытание образцов из древесины вдоль волокон прово­дится до разрушения. Нагрузка, при которой начинается образование поперечных складок и обмятие торцов, при­нимается за разрушающую нагрузку - F_B;

• испытание образцов из древесины поперек волокон закан­чивается при значительном росте деформации без увели­чения нагрузки. Условно считают, что разрушающей явля­ется нагрузка, при которой образец сжимается на 1/3 своей начальной высоты.
