1. Задание по работе

1. Проверить работу узла смещения.

2. Подстроить диапазоны изменения выходных сигналов.

3. Определить градуировочные характеристики ручек «К_П».

4. Определить статические характеристики блока.

5. Произвести статическую настройку блока.

4.2. Общие сведения

1. Назначение блока суммирования А-04

Блок суммирования А-04 предназначен для применения в схемах автоматического регулирования в качестве устройства, обеспечивающего суммирование с независимым масштабированием до четырех токовых сигналов, и работает в комплекте с регулирующей аппаратурой «КАСКАД». Блок суммирования А-04 выполняет операцию суммирования в соответствии с алгоритмом

при

где І_а, І_еi, І_см – соответственно, выходной, входные сигналы и сигнал смещения, мА; если сумма сигналов меньше нуля, то І_а = 0; І_см = 0 % соответствует 0 мА, І_см = 50% – 2,5 мА; К_пі – масштабный коэффициент.

Блок А-04 применяется для суммирования унифицированных токовых сигналов в случаях, когда сигнал суммы обрабатывается другими приборами системы управления, передается на большие расстояния, точно измеряется или записывается, и в связи с этим должен быть представлен в виде унифицированного токового сигнала.

2. Функциональная схема блока

Функциональная схема блока суммирования состоит из измерительной цепи 1, четырех узлов гальванического разделения 2, генератора 3, стабилизатора 4, операционного усилителя 5 и источника питания 6 (рисунок 4.1).

В измерительной цепи происходит преобразование входных токовых сигналов в сигналы напряжения, которые затем поступают на соответствующие узлы гальванического разделения, построенные по принципу «модулятор–трансформатор–демодулятор». Модуляторы и демодуляторы этих узлов управляются от встроенного генератора прямоугольных колебаний, работающего на частоте около 10 кГц.

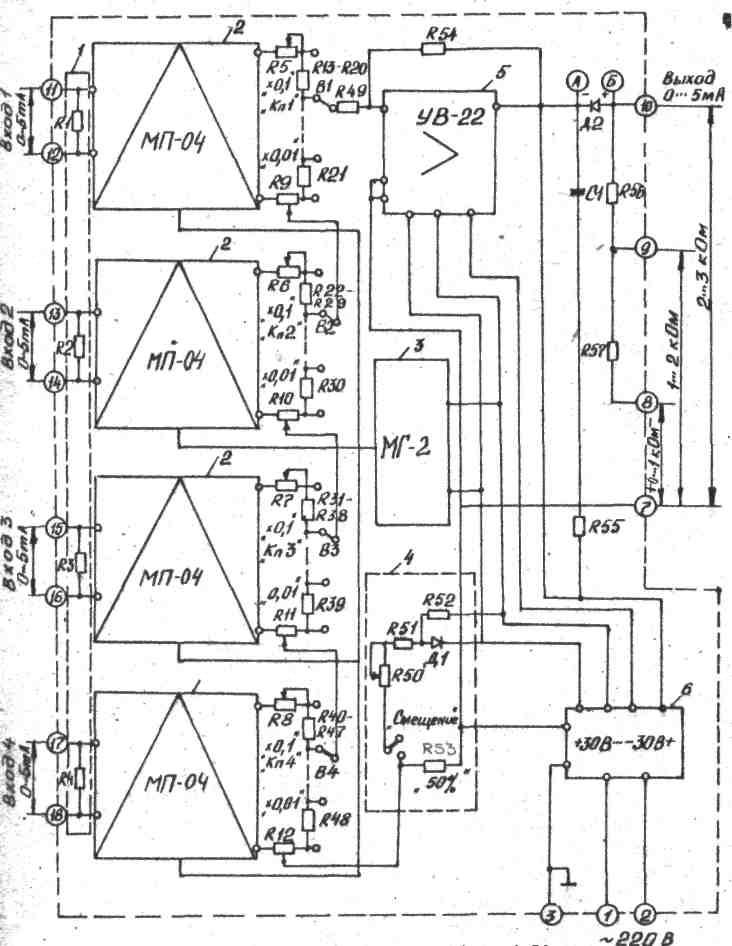

Рисунок 4.1 – Схема суммирующего блока А-04

Сигналы на выходе узлов гальванического разделения масштабируются с помощью переключателей «К_П^×0,1» и потенциометров «К_П^×0,01» последовательно суммируются. Операционный усилитель преобразует полученную сумму напряжений в унифицированный токовый сигнал.

С помощью тумблера «Смещение» к выходному току блока добавляется сигнал, равный 50 % полного диапазона (2,5 мА).

2. Принципиальная электрическая схема а-04

Входные сигналы постоянного тока поступают на резисторы R1–R4, которые преобразуют их в сигналы напряжения. Полученные сигналы напряжения подаются на модули преобразователей МП-04. Коммутирующее напряжение на модули преобразователей поступает от генератора МГ-2. Выходные сигналы модулей преобразователей поступают на узлы масштабирования. Переключателями В1–В4 осуществляется дискретная установка коэффициентов пропорциональности К_П^×0,1, а потенциометрами R9–R12 – плавная – К_П^×0,01. Общий коэффициент пропорциональности по каждому каналу равен сумме значений, установленных на дискретной и плавной ступенях настройки К_П = К_П^×0,1 + К_П^×0,01. Номинальный диапазон изменения К_П подстраивается резисторами R5–R8. Выходные сигналы узлов масштабирования последовательно суммируются друг с другом и с сигналом смещения и подаются на вход нормирующего усилителя типа УВ-22.

Сигнал смещения снимается с резистора R53. Резистор R51и подcтроечный резистор R50 определяют величину сигнала смещения. Напряжение питания узла смещения выделяется на стабилитроне Д1.

Усилитель УВ-22 охвачен жесткой обратной связью (резисторы R49, R54, R55), обеспечивающей пропорциональнее преобразование входного сигнала по напряжению в выходной ток.
