Методические указания и пример расчёта
Решение данной задачи рассматривается
на примере цепи с нелинейными элементами
НЭ3 и НЭ8, схема которой приведена на
рисунке 14. Ток
.
Данная задача решается следующим
образом.

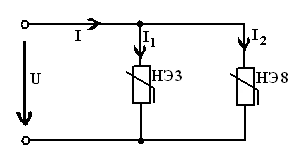

Рисунок 14
В осях координат
,
строится ВАХ нелинейных элементов
и
,
согласно данным таблицы 7 и ВАХ всей
цепи
(рисунок
15).
Характеристика
строится на основе первого закона
Кирхгофа:
.
В данном случае это уравнение следует
понимать так: для каждого фиксированного
значения напряжения
значение общего тока
равно сумме токов в ветвях. А это значит,
что для построения кривой
следует задать ряд значений напряжения
(8-10 значений в пределах оси абсцисс) и
для каждого значения напряжения найти
значение общего тока
путем
сложения ординат характеристик
и
.
При этом на плоскости координат будет получено множество точек, при соединении которых получиться кривая .
В рассматриваемом примере
.
Согласно кривой
данному
значению тока соответствует напряжения
.
Согласно кривым
и
данному значению напряжения соответствуют
следующие значения токов в ветвях цепи:
;
.

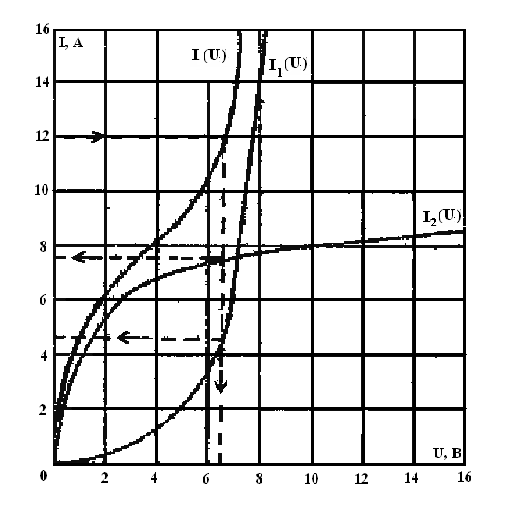

Рисунок 15
