Описание экспериментальной установки

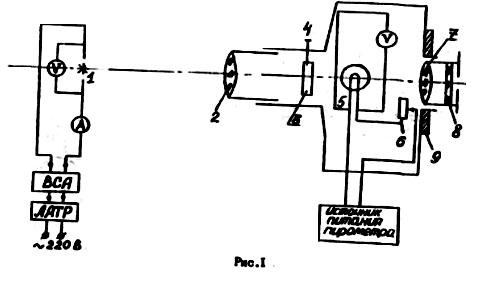

Принципиальная схема установки и устройство яркостного пирометра изображены на рис. 1, где 1 – источник света (лампа накаливания); 2 – объектив пирометра; 3  – дымчатый светофильтр; 4 – ручка введения дымчатого светофильтра; 5 – пирометрическая лампа; 6 – реостат; 7 – окуляр; 8 – красный светофильтр ( = 0,66 мкм) ; 9 – барабан, связанный с реостатом

Источник света и пирометр установлены на оптической скамье. Объектив пирометра дает изображение объекта (спираль исследуемой лампы) в месте расположения нити лампы 5.

Яркость лампы 5 регулируется изменением тока накала с помощью рео­стата 6 поворотом барабана 9, который соединен с движком реостата.

Яркость пирометрической лампы изменяют до тех пор, пока она не сравняется с яркостью изображения спирали исследуемой лампы, и снимают показания со шкалы пирометра, проградуированной в градусах Цельсия.

Дымчатый светофильтр необходим для ослабления яркости исследуемо­го тела в тех случаях, когда его температура превышает 1400°С (во из­бежание перегрева пирометрической лампы). Шкала 700–1400°С соответ­ствует работе без дымчатого светофильтра, а 1200–2000 °С – с введен­ным светофильтром.

Яркость изображения спирали, даваемого линзой, равна яркости са­мой спирали (см. ).

Порядок выполнения работы

В соответствии с инструкцией на рабочем месте включить установку и настроить пирометр. Ввести красный светофильтр ( =0,66 мкм). Регулируя накал лампы и снимая значения тока и напряжения, измерить яркостную температуру спирали ( , °С) для 7–10 значений подводи­мой мощности W. Значения а также I и U внести в табл.1.

Таблица 1

№	I,A	U,B	W,Вт	,ºС		T,K
1	.	.		.	.	.
2	.	.		.	.	.
3	.	.		.	.	.
4	.	.		.	.	.
5	.	.		.	.	.
6	.	.		.	.	.
7	.	.		.	.	.
8	.	.		.	.	.
9	.	.		.	.	.
10	.	.		.	.	.

При достижении температуры 1400 °С необходимо ввести дымчатый светофильтр и затем пользоваться нижней шкалой. В области 1200–1400 °С произвести для проверки измерения в 2–3 точках по обеим шкалам. По формуле (8) определить термодинамическую температуру спирали Т, используя приведенный на рабочем месте график для вольфрама, рассчитанный по формуле (9). Значения Т занести в табл.1. По данным таблицы, приведенной на рабочем месте, построить на миллиметровке график зависимости а _Т(T) по нему найти значения а _t для указан­ных в табл.1 температур Т и внести их в таблицу.
