Розетки.

1 Настенные розетки.

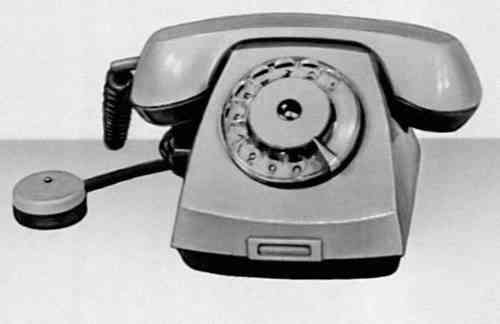

РТ – розетка телефонная обрывная. Имеет круглое или прямоугольное пластмассовое основание с зажимами для подключения жил розеточного шнура и абонентской проводки. Закрывается крышкой, которая имеет защелку или крепится винтом. Имеет проводность от 2х2 до 6х2.

2. Штепсельная безобрывная розетка РТШК состоит из корпуса с пятью гнездами и штепселя с пятью штифтами. Для подключения проводов абонентской линии в корпус розетки вмонтированы две пары контактных пружин и одна пара - для подключения конденсатора.

Штепсель розетки имеет четыре плоских контактных стержня для подключения шнура телефонного аппарата к линии через контакты корпуса розетки и один пластикатовый стержень для отключения цепи конденсатора. Таким образом, абонентская линия жестко подключается к корпусу розетки, а телефонный аппарат с помощью шнура - к штепселю. Такое соединение дает возможность абоненту без всякого инструмента быстро подключать телефонный аппарат к абонентской линии и отключать от нее.

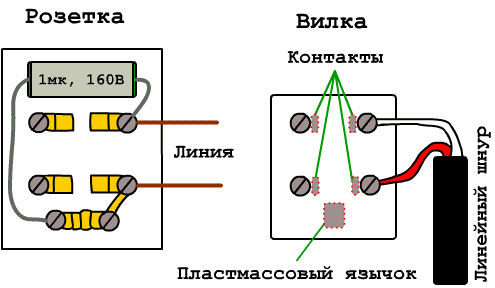

Внутри телефонной розетки установлен конденсатор. Он нужен для проверки телефонной линии при отключенном телефонном аппарате. Когда вилка вынута из розетки, конденсатор подключается параллельно линии. Если вилку вставить в розетку, то пластмассовый язычок размыкает нижние контакты в розетке и конденсатор от линии отключается. Это необходимо при проверке линии.

3. РТШ - розетка телефонная штепсельная без конденсатора.

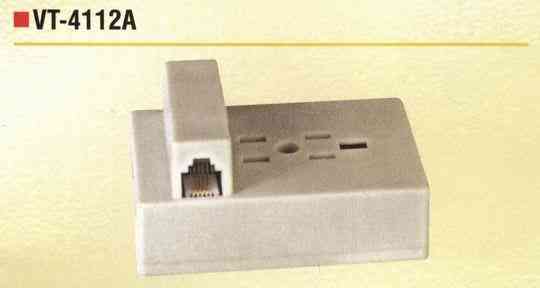

4. Переходная розетка. Используется для перехода с российского на евростандарт.

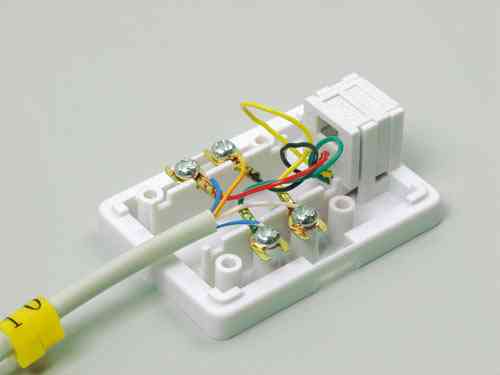

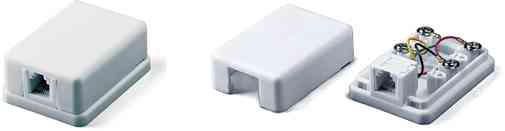

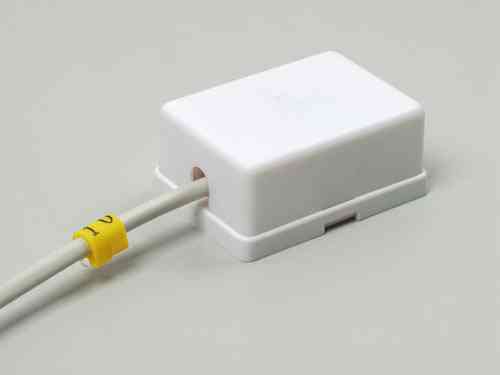

5. Розетка стандарта RJ-12 для настенного монтажа. Телефонная розетка состоит из корпуса с установленным внутри портом RJ12. Внутри телефонной розетки установлено 4-точечное кроссовое поле, которое может быть двух видов - врезные контакты или клеммы.

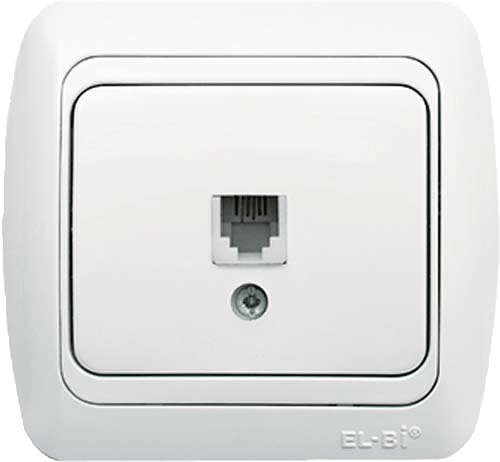

6. Евророзетка (немецкий стандарт RJ-12) для внутристенного монтажа. Розетка телефонная четырехконтактная скрытой установки ТР4-023. Устанавливается в монтажную коробку, закрепляясь винтами или на лапках.

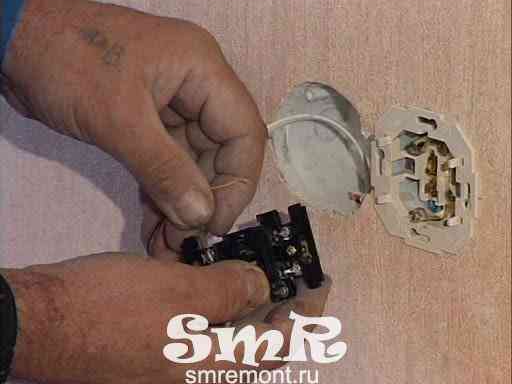

Подключение розеток.

1. Линия подключается к правым контактам на розетке и к правым же контактам на вилке, если смотреть со стороны болтов - это стандарт.

Если в помещении устанавливается один ТА и розетка РТШК, то линия подключается к клеммам 5 (провод «а») и 1 (провод «б»).

2. В помещении устанавливается две розетки. Провода от РК включаются в розетку без конденсатора РТШ. Дополнительная розетка – РТШК.

Провод ТРВ от РК	Основная розетка РТШ	Дополнительная розетка РТШК
Провод «а»	Клемма 5	Клемма 5
Провод «б»	Клемма 3
	Клемма 4	Клемма 1

3. При использовании спаренного включения телефонных аппаратов применяют трехконтактные безобрывные штепсельные розетки.
