Регулировка.

1. Зазор между чашкой и бойком должен быть от 0,1 до 0,2 мм. Для регулировки ослабить винты, крепящие чашки и, поворачивая чашки, установить щупом зазор.

Центры чашек смещены. Вращая чашки, можно менять зазор между чашками и бойком, регулируя тем самым громкость звонка.

2. Якорь должен быть прижат к одному из сердечников и без постороннего усилия перемещаться не должен. Для регулировки надо ослабить винты и, перемещая ЭМ, добиться нужного положения.

3. Ход якоря звонка должен быть равен 0,4 ± 0,1 мм. С помощью щупа установить зазоры.

4. Уровень громкости звука должен быть 70 - 75дБ на расстоянии 0,5 м от ТА.

Трансформатор.

Трансформаторы в телефонных аппаратах служат

- для согласования входного сопротивления линии с сопротивлением ТА;

- для связи отдельных элементов схемы ТА.

Телефонный трансформатор представляет собой пластмассовый каркас с обмотками, внутри которого расположен сердечник, собранный из пластин трансформаторной стали. Пластины изолированы одна от другой слоем лака, нанесенного на одну из сторон каждой пластины. Концы обмоток припаяны к лепесткам, запрессованным в щеки каркаса.

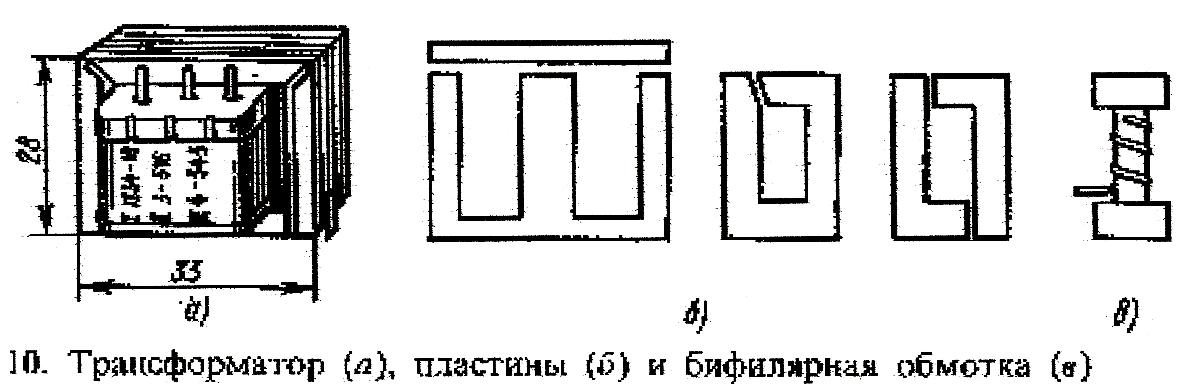

а) Трансформатор. б) Пластины. в) Бифилярная обмотка.

В ТА чаще всего используются трансформаторы с тремя обмотками: линейной, балансной, телефонной.

Трансформатор может иметь бифилярную обмотку, которая представляет собой чисто активное сопротивление.

Иногда в ТА используется дифференциальный автотрансформатор, имеющий одну обмотку с несколькими выводами.

Балансный контур.

Предназначен для устранения «местного эффекта», который заключается в прослушивании собственного голоса в ТК.

Балансный контур совместно с трансформатором согласует входное сопротивление линии с сопротивлением ТА. Представляет собой набор резисторов и кондесаторов, соединенных последовательно-параллельно.

Искрогасительный контур.

При пульсировании импульсных контактов НН на них накапливается статический заряд, который может привести к искровому разряду. При этом на контактах образуется нагар, который препятствует прохождению тока. Для устранения этого явления параллельно импульсным контактам НН включается искрогасительный контур, который представляет собой последовательно соединенные резистор и конденсатор.

Номеронабиратель.

НН — это механизм, при помощи которого создаются тестоковые импульсы и передаются на АТС для управления приборами АТС при установлении соединения между телефонными аппаратами абонентов.

НН собран на пластмассовом основании и имеет два диска - неподвижный цифровой и подвижный заводной.

На большой оси НН жестко закреплены заводной диск, большая шестерня и пластмассовый упор-сегмент. Одним концом с большой осью сцеплена заводная пружина, другой конец которой закреплен на основании НН.

Большая шестерня сцеплена зубьями с малой, которая свободно надета на малую ось и может вокруг нее вращаться. На малой шестерне укреплена собачка, а на малой оси жестко закреплены храповик, червячная шестерня и импульсная звездочка. С червячной шестерней сцеплена ось регулятора скорости.

Регулятор скорости имеет ось, на которой находится П-образная пружина с тормозными колодками. При вращении колодки трутся о тормозной диск, обеспечивая равномерное вращение НН.

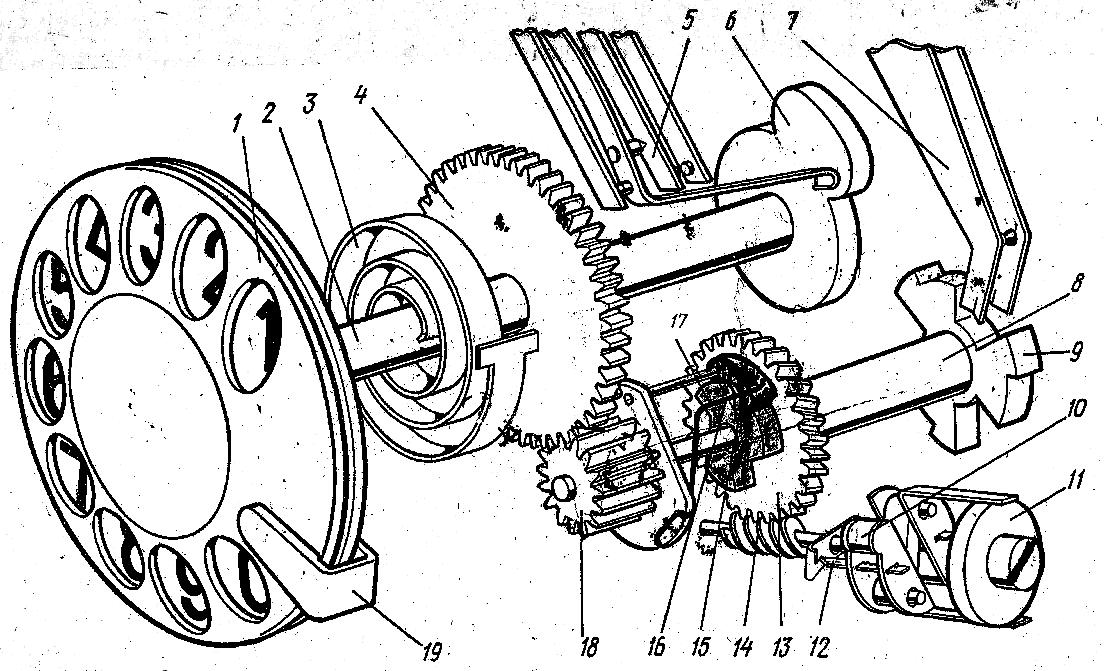

1. Заводной диск. 2. Главная ось. 3. Заводная пружина. 4. Большая шестерня. 5. Шунтирующие контакты. 6. Упор-сегмент. 7. Импульсные контакты. 8. Втулка. 9. Импульсная звездочка. 10. Грузики. 11. Тормозной диск. 12. Пружина. 13. Червячная шестерня. 14. Червяк. 15. Храповая собачка. 16. Прижимная пружина. 17. Храповик. 18. Малая шестерня. 19. Пальцевый упор.

На основании НН расположены контактные пружины:

- импульсные, которые размыкаются импульсной звездочкой и предназначены для создания импульсов;

- шунтирующие, которые переключаются упор-сегментом и используются в телефонном аппарате для шунтирования «лишних» импульсов» и разговорных приборов во время посылки импульсов набора номера.
