4.5. Канал решения истинной воздушной скорости Vист.
Решение Vист производится по следующей формуле:
Vист = f(М)Vист· , (4.11)
где f(М)Vист
=
(4.12)
Схема умножения выполнена следующим образом:

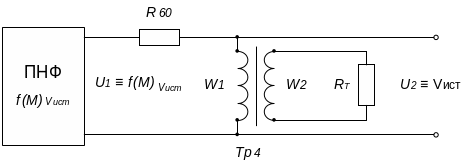

Рис.5. Схема умножения
Сопротивление приемника температуры Rт, приведенное к первичной обмотке трансформатора:
, (4.13)
где n – коэффициент передачи трансформатора
U1≡ f(М)Vист (4.14)
, (4.15)
где R΄т – без учета Rвых усилителя и сопротивления обмотки трансформатора.
Зависимость
подбирается равной
.
Некоторая нелинейность этой характеристики выбирается с помощью ПНФ f(М)Vист.
Выходное напряжение усилителя У12, пропорциональное Vист, через трансформатор Тр3 поступает на контакты штепсельного разъема Ш13.
4.6. Встроенный контроль
Принципиальная схема предусматривает встроенный контроль по указателям М, Vист, и Нотн.
Команда на включение встроенного контроля в виде напряжения постоянного тока +27В подается в вычислитель через Ш2-10 на обмотки реле: Р1, Р2, Р4, Р5, Р38, Р40, Р41, Р42. После срабатывания перечисленных реле стимулирующее напряжение встроенного контроля поступает от общего трансформатора Тр5 через контакты реле Р2, Р5 и Р42 на калибрующие делители из резисторов R3, R4 и R36, R37 в каналы Нотн, Рст, Рдин.
Чтобы исключить влияние напряжений, пропорциональных давлению дня и температуре наружного воздуха, через контакты реле Р1, Р4 и Р41 заземляются выходы датчиков статического и динамического давлений, а через реле Р38, Р39 и Р40 на вход трансформатора Тр4 включается калиброванное сопротивление R89 величиной 88.2 Ома, имитирующее температуру заторможенного потока.
Об исправности всех элементов каналов решения, кроме датчиков, свидетельствует отработка указателями заданных значений высоты Нотн, числа М и Vист.
5. Датчик статического давления индуктивный ддси-2м-15
5.1. Назначение
Датчик ДДСИ-2М-15 представляет собой бесконтактный индуктивный датчик и предназначен для измерения абсолютного давления и выдачи напряжения переменного тока, функционально зависящего от измеряемого давления.
5.2. Характеристики датчика
Датчик работает при температуре внешней среды +50±5°С, а также после пребывания его при температуре от +60 до –60°С.
Датчик измеряет барометрическое давление в пределах от 809.10 до 90.57 мм рт. ст.
Датчик работает при питании:
а) от сети постоянного тока напряжением 27В±10%;
б) от сети переменного тока напряжением ~15В±5% частотой 400Гц±2% через дроссель, ток которого 150мА±5мА.
4. Погрешности датчика (отклонение от тарировочных значений) при температуре +50±5°С не превышают:
При Рст=809.10 мм рт. ст. - ±0.04%; в диапазоне от 676.53 до 527.69 мм рт.ст. – 0.06%; в диапазоне от 308.97 до 124.17 мм рт.ст. - ±0.08%; при Рст=90,57 мм рт. ст. - ±0.1%.
5. Максимальное выходное напряжение, выдаваемое датчиком составляет 6В±0.5%.
Максимальному значению выходного напряжения соответствует максимальное значение статического давления.
6. Герметичность статической камеры датчика такова, что при создании в нем барометрического давления, равного 400 мм рт. ст., изменение давления в течение 1 минуты, не превышает 2 мм рт. ст.
