  • Щоб придати направлення потоку частинок, необхідно створити шлях.

    • Виберіть командну панель Create.

    • Виберіть категорію Shapes - . В списку повинна бути вибраний Splines.

    • В свитку Object Type натисніть на кнопці Helix (Спіраль).

    • У вікні Top створіть сплайн даного типу з наступними параметрами:

      • Radius 1: 55

      • Radius 2: 155

      • Height: -150

      • Turns: 1

      • Bias: 0

      • CW: on

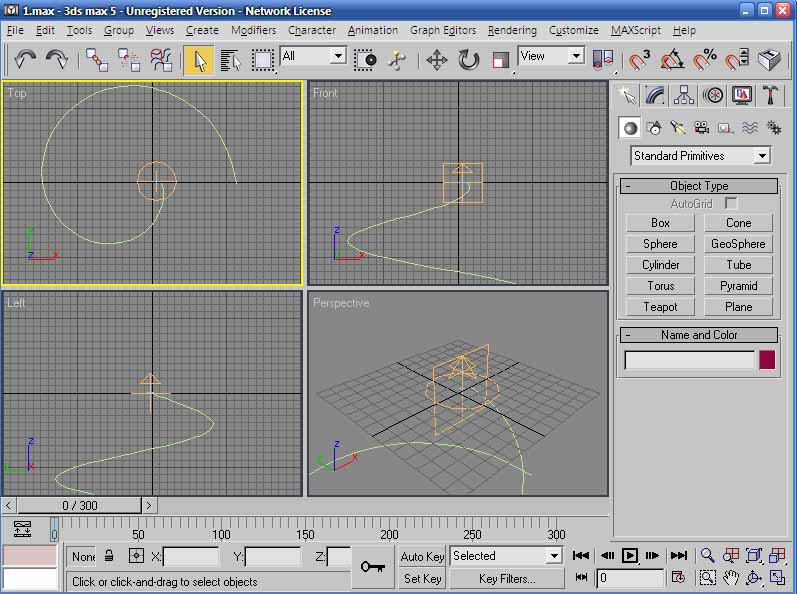

    • Розмістіть спіраль так, щоб її початок приблизно співпадав з системою частинок.

    1. Для того щоб заставити частинки Super Spray'я рухатися вздовж тільки що створеного шляху, необхідно використати об’ємну деформацію Path Follow.

      • На командній панелі Create виберіть категорію Space Warps - .

      • З списку виберіть Particles Only.

      • В свитку Object Type натисніть на кнопці Path Follow.

      • У вікні Top створіть об’ємну деформацію вибраного типу.

    1. Виберіть на Головній панелі інструментів інструмент Bind to Space Warp - , і зв’яжіть об’ємну деформацію PathFollowObject01 з системою частинок SuperSpray01.

    2. Перейдіть на панель Modify і встановіть наступні параметри свитка Basic Parameters:

      • В групі Current Path натисніть на кнопці з написом "Pick Shape Object", а потім у вікні Top на сплайні Helix01. Тим самім вкажете шлях для об’ємної деформації.

      • В групі Motion Timing:

        • Значення параметра Start Frame залиште таким, яким воно є - 0. Даний параметр встановлює, в якому кадрі об’ємна деформація почне впливати на нашу систему частинок.

        • Значення параметра Travel Time встановіть в 150. Даний параметр визначає, скільки часу (тобто кількість кадрів) піде у окремої частинки на те, щоб пройти весь вказаний шлях.

        • Значення параметра Last Frame встановіть в 300. Даний параметр встановлює, в якому кадрі об’ємна деформація Path Follow завершає свій вплив на систему частинок.

      • В групі Particle Motion:

        • Встановіть опцію Along Offset Splines. При даній опції вплив об’ємної деформації Path Follow на систему частинок залежить від відстані між першою вершиною шляху - в нашому випадку Helix01, і джерелом частинок - SuperSpray01.

        • Встановіть прапорець Constant Speed, щоб всі частинки вздовж шляху рухалися з однаковою швидкістю.

        • В спінері Stream Taper встановіть максимальне значення - 99%. Даний параметр визначає ступінь впливу, який буде робить на частинки одна з наступних опцій:

          • Converge: При русі вздовж шляху частинок збігаються по направленню до шляху.

          • Diverge: При русі вздовж шляху частинки розбігаються. Слід встановити саме цю опцію, щоб створити ефект ніби то частинки виходять з однієї точки і при русі поступово розходяться в сторони.

          • Both: При русі вздовж шляху одна частина частинок збігаються, інша - розбігається.

        • В спінері Stream Swirl встановіть значення 15. Дана опція встановлює кількість оборотів, які здійснюють частинки при своєму русі вздовж шляху.

    Наступні опції встановлюють напрямок для здійснених оборотів:

        • Clockwise: По годинниковій стрілці.

        • Counterclockwise: Проти годинникової стрілки.

        • Bidirectional: Одна частина частинок рухається по годинниковій стрілці, інша - проти. Слід встановити саме цю.

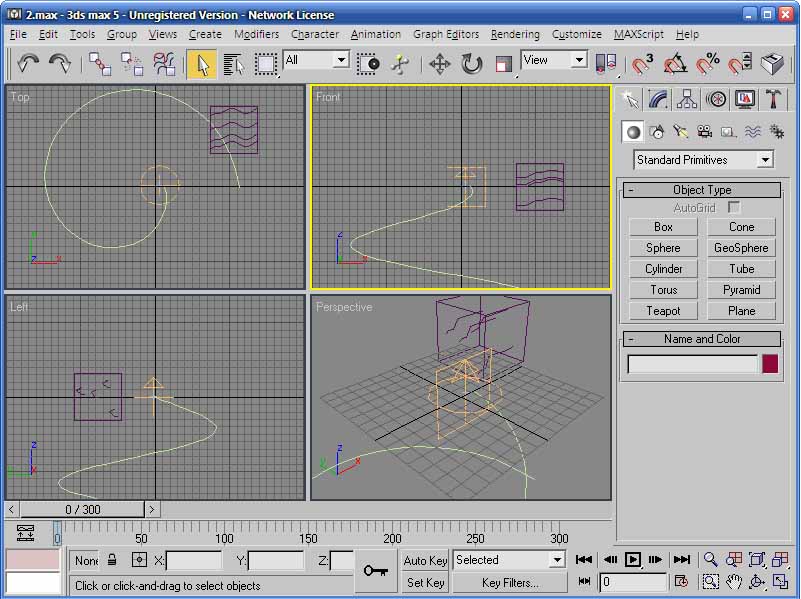

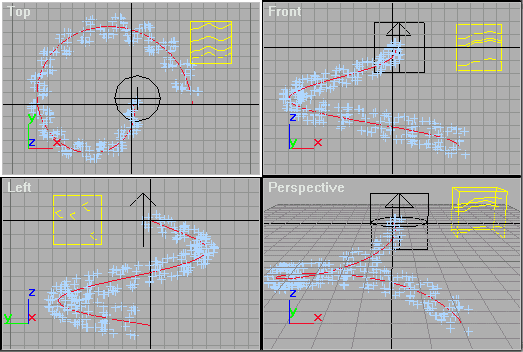

    Ви маєте отримати приблизно наступну сцену:

    1. Тепер відкрийте вікно Video Post'а: Меню > Rendering > Video Post.

    2. Натисніть на кнопці Add Scene Event - .

      • У вікні, що відкрилося виберіть зі списку строку Top, вид з вікна проекції яку необхідно візуалізувати.

      • Натисніть "ОК".

    3. Далі натисніть на кнопці Add Image Filter Event - .

      • Виберіть зі списку фільтр Lens Effects Highlight.

      • Натисніть на кнопці Setup.

      • На вкладці Properties перевірте, щоб встановлені були лише наступні параметри:

        • В групі Source тільки опція Object ID: 1

        • В групі Filter тільки опція Bright, а значення в спінері 160.

      • На вкладці Geometry змініть тільки параметр Clamp - 7.

      • На вкладці Preferences змініть наступні параметри:

        • В групі Effect встановіть параметр Size в 15, а параметр Points в 6.

        • В групі Color встановіть опцію Gradient.

      • На вкладці Gradients:

        • Натисніть на першому градієнті, який називається Radial Color, недалеко від його початку.

        • Двічі натисніть на прапорці, який з’явився. Далі виберіть колір для прапорця , наприклад, R: 250, G: 60, B: 120.

        • Натисніть на кнопці Close в діалоговому вінкі "Color Selector: Color".

      • Натисніть на кнопці "ОК" в діалоговому вікні Lens Effects Highlight.

    4. Для більшого ефекту створіть другий фільтр Highlight. Для цього:

      • Натисніть на кнопці Add Image Filter Event.

      • Далі виберіть з списку фільтр Lens Effects Highlight.

      • Натисніть на кнопці Setup.

      • На вкладці Properties перевірте, щоб встановлені були лише наступні параметри:

        • В групі Source тільки опція Object ID: 1

        • В групі Filter тільки опція Bright, а значення в спінері 255.

      • На вкладці Geometry змініть параметр Clamp - 50.

      • На вкладці Preferences змініть наступні параметри:

        • В групі Effect встановіть параметр Size в 40, а параметр Points в 4.

        • В групі Color встановіть опцію Gradient.

      • На вкладці Gradients залиште все як є.

      • Натисніть на кнопці "ОК" в діалоговому вікні Lens Effects Highlight.

    5. Натисніть на кнопці Add Image Output Event - .

      • В вікні, яке з’явилося натисніть на кнопці з написом "Files".

      • В новому вікні виберіть тип файла кінцевої візуалізації, наприклад, AVI-файл.

      • Дайте новому файлу ім’я і виберіть папку, де бажаєте його зберегти.

      • Натисніть на кнопці "Зберегти".

      • У вікні "Стиснення відеозаписів" натисніть на кнопці "ОК", приймаючи запропонований кодек.

      • У вікні "Add Image Output Event" також натисніть на кнопці "ОК".

    6. У вікні "Video Post" натисніть на кнопці Execute Sequence - .

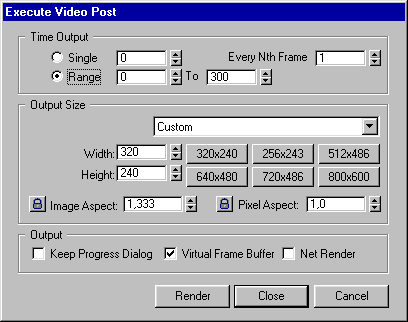

      • Перевірте, щоб в діалоговому вікні "Execute Video Post" в групі Time Output була вибрана опція Range (Діапазон) і саме з нульового по трьохсотий кадр.

    • В групі Output Size розмір 320х240.

    • І натисніть на кнопці "Render".

  • Тепер дочекайтеся закінчення візуалізації і за допомогою Меню > File > View File оцінити кінцевий результат.
