8. Вибір методів виконання робіт та технологічних схем руху механізмів.

8.1 Зрізування родючого шару.

Родючий шар грунту в основі всіх насипів та виїмок до початку основних земляних робіт зрізуємо і вкладаємо у відвали для використання його при відновленні (рекультивації) порушених і малопродуктивних сільськогосподарських земель, а також при благоустрої майданчика.

Зрізування родючого шару виконуємо бульдозером ДЗ-42.

0,8

0,3

2,56 м.

Рис.10.Схема зрізання родючого шару грунту.

8.2. Розробка і транспортування грунту скреперами.

Скрепер – землерийно-транспортна машина циклічної дії, що виконує пошарову розробку грунту з наповненням ковша, транспортування грунту в ковші до місця вкладання, розвантажування з розрівнюванням та частковим ущільненням грунту на місці вкладання.

В залежності від розташування лінії нульових робіт, рекомендована наступна схема руху скрепера. Довжина набирання грунту становить l_н=17,24 м., довжина розвантаження - l_p=10,34м.

- набір грунту; lн1- набирання грунту

н. в. lр1- розвантаження

грунту.

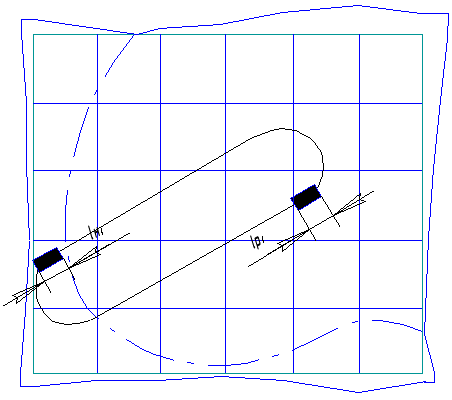

Рис.11 Схема руху

_B скрепера різання грунту по

еліпсу

17,2

0.3

Рис. 12. Спосіб різання грунту скрепером – різання тонкою стружкою постійної товщини.

8.3.Влаштування котловану одноківшевим екскаватором.

Технологічний процес по влаштуванню котловану включає: розробку грунту з завантаженням транспортних засобів; транспортування грунту; нарізування укосів і планування дна.

Розробка грунту – основний процес при влаштуванні котловану. Виконується екскаваторами, обладнаними зворотною лопатою. Розробляють котловани торцевими проходками. Екскаватор рухається по денній поверхні землі, забій розташований нижче рівня стоянки екскаватора.

Рис.13. Розробка котлована одноківшевим екскаватором з зворотною лопатою (драглайном ) двома торцевими проходками, при переміщенні екскаватора по прямій.

8.4.Ущільнення грунту.

В курсовому проекті необхідно передбачити два етапи в ущільненні грунту. На першому етапі ущільнюємо ґрунт, що розробляється та транспортується в насип скреперами. Ці роботи виконуються паралельно з роботою скрепера.

Другий етап по ущільненню ґрунтів зв’язаний з розробкою та транспортуванням грунту вийнятого з котловану і складається з відсипання і розрівнювання цього грунту, зволоження (при необхідності) та безпосередньо ущільнення.

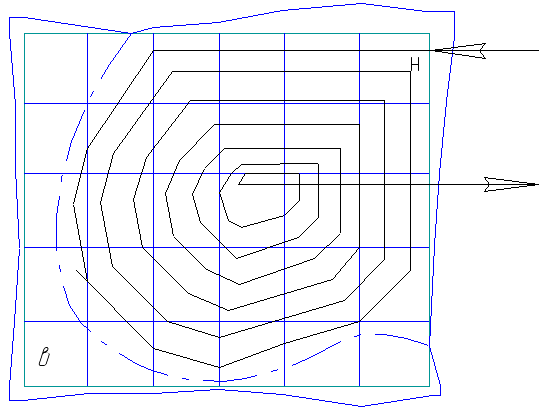

Рис.14. Схема ущільнення грунту в зоні насипу.

9. Визначення техніко-економічних показників виконання земляних робіт.

Для оцінки ефективності виконання земляних робіт визначаємо наступні техніко-економічні показники:

1. Термін виконання робіт, днів. Приймаємо по календарному плану як термін виконання всіх робіт - 21 день.

2. Загальна працеємність виконання земляних робіт, люд.днів – 576,19 люд.дн.

3. Загальна машиноємність виконання земляних робіт, маш.зм – 267,22маш.зм.

4. Виробіток одного робітника в день, м³/люд.день:

4.1. При вертикальному плануванні – 148,3;

2. При розробці котловану – 127,8.

5. Витрати праці на розробку 1м³ грунту, люд.дн./м³:

1. При вертикальному плануванні –0,0067;

2. При розробці котловану – 0,0078.

6. Вартість виконання робіт, грн.коп. Визначаємо як суму заробітної плати по колонці 11 калькуляції – 7105,115грн.коп.
