Приложение к (рекомендуемое) Определение коэффициента Кr
K.1 При проведении испытаний по мед- ленному режиму с сохранением природної напряженного состояния грунта коэффициент Кr, допускается принимать равным:
для песков и супесей ........ 1,3
для суглинков.............. 1,35
для глин................... 1,42
К.2 При проведении испытаний по быс-рому режиму с сохранением ненарушенног сложения грунта коэффициент Кr принимаї по таблице К. 1.
Таблиця
Таблица
K.I
Найменування грунтів Наименование грунтов |
Глибина випробування Глубина испытания, м |
Коефіцієнт Коєффициент, Кr |
Піски з коефіцієнтом пористості: Пески с коэффициентом пористости: е < 0,5 0,5 е 0,8 е > 0,8 |
До 10 |
2,5 2,25 2,0 |
Глинисті грунти з показником текучості: Глинистые грунты с показателем текучести: IL < 0,25 0,25 I L 0,5 IL > 0,5 |
До 10 |
2,0 3,0 4,0 |
Глинисті грунти з показником текучості: Глинистые грунты с показателем текучести: IL < 0,25 0,25 I L 0,5 IL > 0,5 |
Від 10 до 20 От 10 до 20
|
1,75 2,5 3,5 |
Примітка. Для глинистих елювіальних грунтів допускається зменшення коефіцієнта Кr на 20 %. Примечание. Для глинистых элювиальных грунтов допускается уменьшение коэффициента Кr на 20 %. |
||
ДСТУ Б В.2.1-7-2000 (ГОСТ 20276-99) с.77
ДОДАТОК Л
(ромендований)
Зразок графічного оформления результатів випробування грунту на зріз
Графік r =f(l)
Масштаб графіка:
по горизонталі 1 мм - 2 мм для l;
ібо 1 град - 2 мм для ;
то вертикалі 0,1 МПа - 20 мм для .
ПРИЛОЖЕНИЕ Л
(рекомендуемое)
Образец графического оформления результатов испытания грунта на срез
График r =f(l)
Масштаб графика:
по горизонтали 1 мм - 2 мм для l;
или 1 град - 2 мм для ;
по вертикали 0,1 МПа - 20 мм для .
Графік =f(p)
Масштаб графіка:
по горизонталі 20 мм - 0,1 МПа для р;
по вертикалі 20 мм - 0,1 МПа для .
График =f(p)
Масштаб графика:
по горизонтали 20 мм - 0,1 МПа для р;
по вертикали 20 мм - 0,1 МПа для .
ДСТУ Б В.2.1-7-2000 (ГОСТ 20276-99) с.78
ДОДАТОК М (рекомендований)
Основні параметри крильчатки
ПРИЛОЖЕНИЕ М (рекомендуемое)
Основные параметры крыльчатки
Склад крильчатки і її характеристики Состав крыльчатки и ее характеристики
|
Тип крильчаткі тип крыльчатки
|
||
I
|
II
|
III
|
|
Крильчатка розмірами, мм: Крыльчатка размерами, мм: - висота - высота - ширина (діаметр) - ширина(диаметр) - товщина лопаті - толщина лопасти Стала крильчатки В, см3 Постоянная крыльчатки В, см3
Штанга, мм: Штанга, мм: - зовнішній діаметр - наружный диаметр - довжина - длина Максимальний крутний момент пристрою, кHсм, не менше Максимальный крутящий момент устройства, кНсм, не менее Похибка вимірювання крутного моменту, кН см Погрешность измерения крутящего момента, кНсм
|
120
60
2
742
|
150
75
2,5
1545
|
200
100
3
3663
|
|
22-33,5
500-3000
18 |
|
|
0,36
|
0,18
|
0,18
|
|
Примітка. Стала крильчатки В дорівнює статичному моменту циліндрічної поверхні зрізу відносно осі обертання, який обчислюється за формулою
Примечание. Постоянная крыльчатки В равна статическому моменту цилиндрической поверхности среза относительно оси вращения, вычисляемому по формуле
(М.1)
де d - діаметр крильчатки, см;
h - висота крильчатки.
где d - диаметр крыльчатки, см;
h - высота крыльчатки, см.
ДСТУ Б В.2.1-7-2000 (ГОСТ 20276-99) с.79
ДОДАТОК Н
(ромендований)

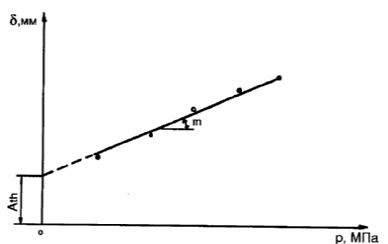

Зразок графічного оформления результатів випробування мерзлого гарячим штампом
Графік =f(р)
Масштаб графіка:
по горизонталі 40 мм – 0,1 МПа для р;
по вертикалі 10 мм - 1 мм для .
ПРИЛОЖЕНИЕ Н
(рекомендуемое)
Образец графического оформления результатов испытания мерзлого грунта гарячим штампом
График =f(р)
Масштаб графика:
по горизонтали 40 мм – 0,1 МПа для р;
по вертикали 10 мм - 1 мм для .
ДСТУ Б В.2.1-7-2000 (ГОСТ 20276-99) с.80
ДОДАТОК П (рекомендований)
Основні параметри установок для поступального і кільцевого зрізів грунту
ПРИЛОЖЕНИЕ П
(рекомендуемое)
Основные параметры установок для поступательного и кольцевого срезов грунта
Склад установки і її характеристики Состав установки и ее характеристики
|
Кільцевий зріз Кольцевой срез
|
Поступальниі зріз Поступательнь срез
|
Діаметр свердловини, мм Диаметр скважины, мм
|
89-146
|
89-146
|
Розпірний штамп розмірами, мм: Распорный штамп размерами, мм: висота (довжина) высота (длина) діаметр (ширина) диаметр (ширина) |
100-300 87-144
|
100-300 87- 144
|
Лопаті розмірами, мм: Лопасти размерами, мм: товщина толщина висота (довжина) высота (длина) робоча ширина рабочая ширина
|
0,5-1 100-300 10
|
0,5-1 20- 146 5- 10
|
Відстань між сусідніми лопатями по вертикалі, мм Расстояние между соседними лопастями по вертикали, мм
|
-
|
40
|
Пристрій для створення нормального тиску, МПа Устройство для создания нормального давления, МПа: максимальний тиск максимальное давление похибка вимірювання тиску погрешность измерения давления
|
0,6 0,01
|
0,6 0,01
|
Пристрій для створення крутного моменту, кН-см, не менше: Устройство для создания крутящего момента, кН-см, не менее: максимальний момент похибка вимірювання моменту погрешность измерения момента
|
20 0,4
|
- -
|
Пристрій для створення зрізного тиску, МПа, не менше: Устройство для создания срезающего давления, МПа, не менее: максимальний тиск максимальное давление похибка вимірювання тиску погрешность измерения давления
|
- -
|
0,6 0,01
|
Похибка вимірювання деформацій стиску і зрізу грунту, мм Погрешность измерения деформаций сжатия и среза грунта, мм
|
0,1
|
0,1
|
ДСТУ Б В. 2.1-7-2000 (ГОСТ 20276-99) с.81
