Лабораторна робота №2 Органи управління двопроменевим цифровим осцилографом с9-16 й вимірювання сигналу за допомогою ноутбука.

2.1 Мета роботи: ознайомлення й набуття досліду роботи з осцилографом С9-16 й ноутбуком.

2.2 Призначення органів управління осцилографом й їх графічне зображення в таблиці 2.1.

2.3 Короткий опис осцилографа: призначення, принцип дії, технічні дані осцилографа С9-16.

2.3.1 Призначення

Осцилограф С9-16 призначений для запам’ятовування одноразових сигналів, що повторюються, їх всебічного оперативного аналізу, що виконується без використання електронно-обчислювальних машин.

Основні сфери застосування: вимірювання параметрів сигналів в дослідницькій практиці, контроль вихідних параметрів сигналів радіротехнічних пристроїв в лабораторних та польових умовах, дослідження форми сигналів й вимірювання параметрів при налагоджуючих й регулюючих роботах, порівняльне вимірювання сигналів при експерементальних роботах, створення та налогодження автоматизованих вимірювальних систем.

2.3.2 Принцип дії

Принцип дії осцилографа грунтується на попередньому посиленні вхідних сигналів, перетворення посилених сигналів в цифрову форму, запам’ятовування цифрових даних з наступною обробкою та аналізом, що виробляються мікропроцесором, з виданням даних і результатів вимірювання на ЕЛТ.

2.3.3 Технічні дані

Робоча частина екрану ЕЛТ осцилографа 85мм по вертикалі та 107мм по горизонталі.

Осцилограф забезпечує відокремлену та одночасну роботу каналів А і Б. При здійснені запису з одного каналу осцилограф може записувати сигнал на всю пам’ять (4096Бт) в будь-яку половину пам’яті (2048Бт), або буть-які із чотирьох квадрантів пам’яті (1024Бт). При двоканальному запису одночасно можна записати сигнали в половину пам’яті або в два квадранти пам’яті. Максимальна частота дискретизації в 20 МГц в одноканальному режимі. Піддіапазони вхідних сихналів обох каналів встановлюються від 50нс до 60с, з кроком в 1, 2, 5. осцилограф дозволяє здійснювати розтягування зображення сигналів як по вертикалі так і по горизонталі.

Рис. 2.1

Зовнышный вигляд осцилографа С9-16

Схема спрощена структурна осцилографа С9-16

Рис. 2.2

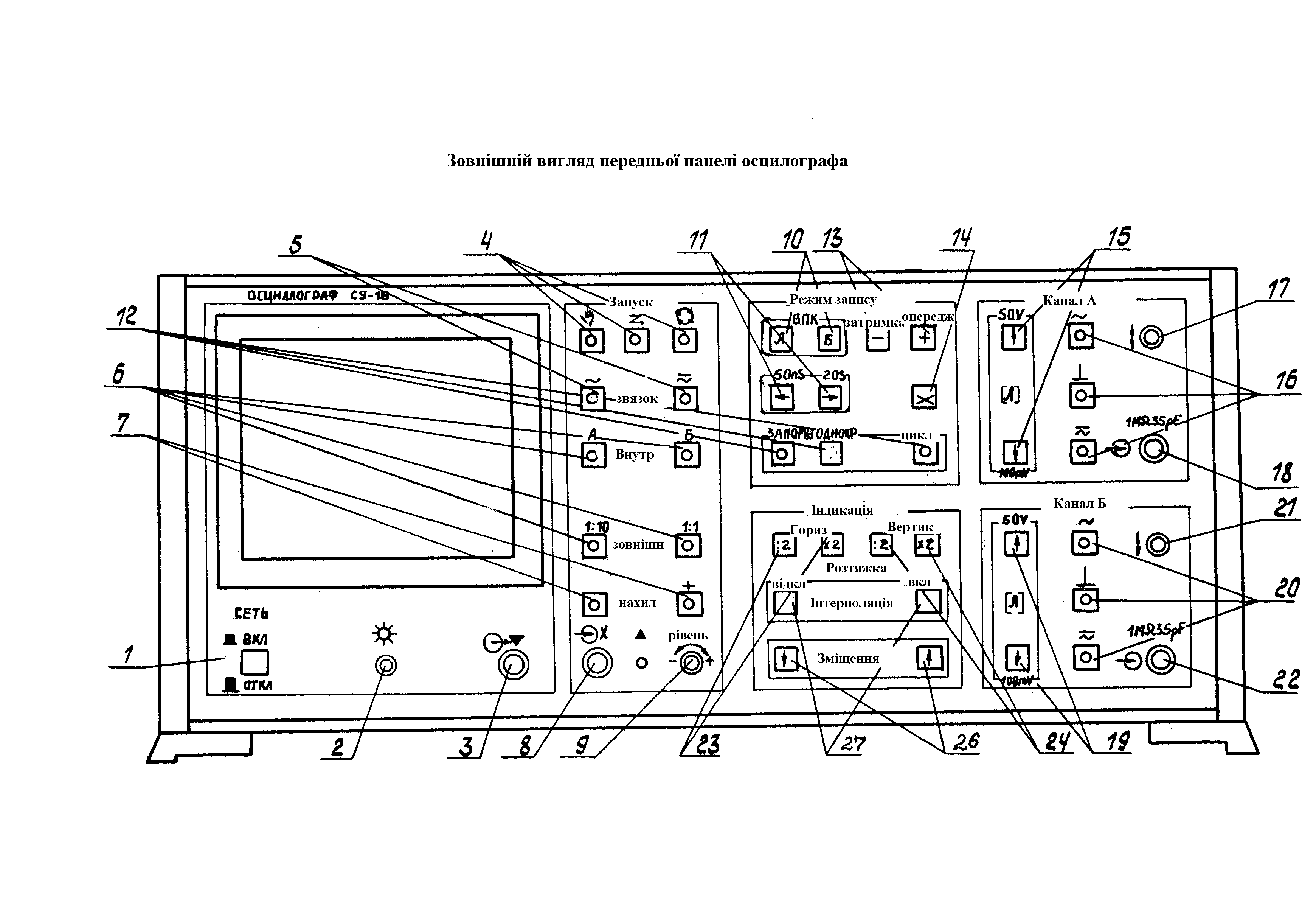

Зовнішній вигляд передньої панелі осцилографа

Розташування органів управління на задній панелі осцилографа

Рис. 2.3

Рис. 2.4

Зовнішній вигляд клавіатури операції

2.4. Порядок роботи

2.4.1 Розташування органів управління, налагоження й підключення

Органи управління й під’єднуючі розєми розташовані в передній і задній панелях індикатора осцилагрофічного (рис. 2.2 і 2.3) і на передній панелі клавіатури операцій (рис. 2.4).

Призначення органів управління і їх початкове положення приведено в табл. 2.1.

Табл. 2.1

Органи управління, налагодження й підключення на осцилографічному індикаторі

Позиції по

Рис. 2.2, 2.3

Позначення органу управління або підєднувального розєму

Призначення

Початкове положення

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Мережа

Запуск

Звязок “~”, “

Внутр “А”, “Б”

Зовніш “1:10”, “1:1”

Нахил “-“ , “+”

Х

Рівень

Режим запису

ВПК “А”, “Б”

“50nS ←”

“→ 20S”

Запам, Однораз, Цикл

Затримка +

Випередження –

Х

Канал А

[А], ‘50V↑’,

“100V↓”

“~”, “ ”, “

IMΩ35pF

Канал Б

[А], “ 50V↑”

“100mV↓”

“~”, “ ”, “ ”

IMΩ35pF

Індикація

Гориз “:2”, “х2”

Верт “:2”, “х2”

Зміщення “↑”

Зміщення “↓”

Інтерполяція

Викл

Вкл

220V 50HZ

Блоки

Вкл

Клавіатура

Перемикач – включення осцилографа

Потенціометр – регулювання яскравості зображення на ЕЛТ

Роз’єм – вихід калібраційного напруження

Клавіши – вибів виду запуску: ручний, чекаючий, автоколивальний.

Клавіші – вибір звязку з джерелом синхронізації:

“” по змінному струмі

“” по постійному струму

Клавіші – вибір джерела синхронізації: “А” – внутрішнього від каналу А, “Б” – внутрішнього від каналу Б, “1:10” – зовнішнього з поділенням, “1:1” – зовнішнього без поділення

Клавіші – вибір знаку синхронізації: “-“ - запуск негативним перепадом, “+” - запуск позитивним перепадом

Роз’єм – вхід сигналів зовнішнього запуску

Потенціометр – регулювання рівня синхронізації

Клавіші – вибір масиву памяті, в який йде запис з каналу, що задаеться

Клавіші – встановлення періоду дискретизації з кроком 1, 2, 5 від 50нс до 20с

Клавіші – вибір режиму запису. Режим запису “Цикл” характеризуеться безперервним записом сигналу. В режимі “Запам” відбувається запамятовування сигналу, що записується вданий момент.

Режим “Однораз” дозволяє провести запис сигналу з початку нового запуску.

При натисканні клавіші” Цикл”, Однораз проводится запис рівня компенсації, значення періода дискретизації й обраного піддіапазону в масиви, в які відбувається запис.

Клавіші – установка режиму запису сигналу з випередженням або затримкою відносно моменту синхронізації.

Клавіша – встановлення в початкове положення пристрою. Масиви даних, регістри, набрана програма, період дискретизації, піддіапазони вхідних сигналів, режим запуску в початкове положення не встановлюються.

Клавіші – установка піддіапазону вхідного сигналу в каналі А з кроком 1, 2, 5 від 100 мВ до 50 В на всю шкалу.

Клавіші – вибір режиму входу каналу А: “~” - закритий вхід; “” - відкритий вхід, “” - відключення входу підсилювача від кола, що досліджується, і підключення нульового потенціалу.

Потенціометр – регулювання напруження компенсації вхідного сигналу каналу А.

Роз’єм – вхід досліджуваного сигналу канала А.

Клавіші – вибір режиму входу каналу Б (див.канал А).

Клавіші – вибір режиму входу каналу Б (див. Канал А).

Потенціометр – регулювання напруження компенсації вхідного сигналу каналу Б.

Роз’єм – вхід досліджуваного сигналу каналу Б.

Клавіші – управління розтяжки сигналів по горизонтальній осі від 1 до 32 разів зі степенем двійкі.

Клавіші – управління розтжкою сигналу, на якому розміщено маркер МІ по вертикальній осі від 14 до 8 разів зі степенем двійки.

При натисканні клавіші індукований масив, в якому розташований маркер М1, переміщується вгору вниз відповідно.

Клавіші – вибір виду індукованого сигналу, Вкл – індикаці сигналу з лінійною інтерполяцією, Викл - індикація масиву точками.

Роз’єм – подача живлення з мережі.

Роз’єм – вхід сигналу, що розблоковує.

Перемикач – вмикання блокування запуску.

Роз’єм - підключення клавіатури операцій.
