4. Розрахунок колони середнього ряду «б».

4.1. Складання комбінацій зусиль.

В розрахунках конструкцій можуть використовуватися сполучення двох типів - основні та аварійні.

Для основних сполучень включають постійні та змінні навантаження з граничними розрахунковими значеннями, змінні навантаження приймаються з|із| коефіцієнтом сполучень . Коефіцієнт сполучень враховує ймовірність одночасної реалізації розрахункових значень декількох навантажень.

Для основних сполучень, що включають постійні та одно змінне навантаження, останне приймається з коефіцієнтом сполучень .

Для основних сполучень, що включають постійні та не менш ніж два змінних навантаження, останні приймаються з коефіцієнтом сполучень для короткочасних навантажень , а для тривалих

В основних сполученнях при врахуванні|урахуванні| трьох і більше короткочасних навантажень їх розрахункові значення допускається множити|множити| на коефіцієнт сполучення, що приймається рівним для першого (за ступенем|мірі| впливу) короткочасного навантаження ; для другого ; для останніх – .

В будівлях з|із| мостовими|бруківками| опорними кранами в декількох прольотах при розрахунку міцності і стійкості рам і колон вертикальні навантаження слід приймати на кожному шляху|колії| не більше ніж від двох найбільш несприятливих за дією кранів; в сполученні, де|сполучення| в одному створі враховуються крани в різних прольотах навантаження визначається не більше ніж від чотирьох найбільш несприятливих за дією кранів.

Горизонтальні навантаження при розрахунку міцності і стійкості підкранових балок , колон, рам, слід враховувати не більше ніж від двох найбільш несприятливих за дією кранів, розташованих|схильних| в одному прольоті або в різних прольотах |коліях| в одному створі.|

В усіх випадках навантаження від мостових кранів розглядаються|розглядають| як одне змінне навантаження в якому застосовуються свої внутрішні коефіцієнти сполучень:

- при навантаженні каркасу одним краном

- при навантаженні каркасу двома кранами:

При навантаженні каркасу чотирма кранами:

-

-

Для аварійних сполучень включають постійні та змінні навантаження з граничними розрахунковими значеннями. Змінні навантаження приймаються з|із| коефіцієнтом сполучень для короткочасних навантажень , а для тривалих Аварійне навантаження приймається з коефіцієнтом сполучень

Колона ряда|лави| Б входить до складу каркасу будівлі, що має просторову структуру.

Як приклад, розглянемо основні етапи розрахунку колони середнього ряду. Звичайно, що розрахунок колон крайніх рядів не має принципових різниць.

Колони ряда|лави| Б (середні колони будівлі) входять до складу каркасу будівлі, що має просторову структуру.

В розрахунковій моделі:

- верхівки колон закріплені до кроквяних ферм шарнірно, а до фундаментів в площині рами жорстко, а з площини рами – шарнірно.

- на рівні підкранової консолі з площини рами колони закріплені уздовж будівлі підкрановими балками шарнірно.

- решітки колон до віток прикріплені шарнірно.

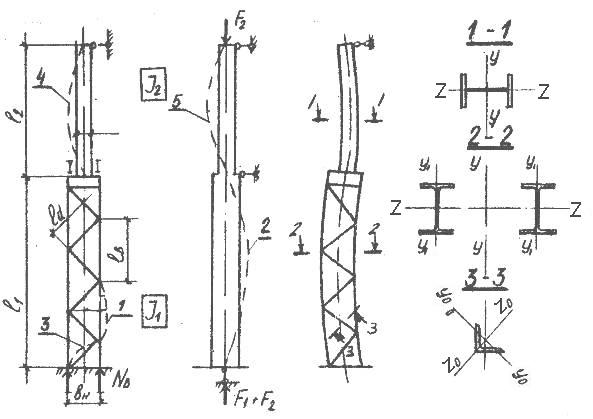

Елементи колони по ряду|лаві| Б можуть втрачати|розгублювати| стійкість в площині|площині| колони (рами) та з|із| площини|площини|. Розрахункова модель колони та можливі форми втрати стійкості елементів колони по ряду|лаві| Б для даної двопрольотної будівлі показані|зображати| на рис. 4.1.

а) у площині| рами|; б) з площини| рами|; у) як цілого| елемента|стержня|.

Рис. 4.1. Форми втрати стійкості елементів колони по ряду Б.

Розрахункові довжини елементів колон, отримані|одержувати| в розрахукнках | нижче, зводимо в таблицю 4.1

Таблиця 4.1. Розрахункові довжини елементів колони по ряду Б.

N п/п	Елементи колони	Геометрична довжииа, м	Розрахункова довжииа, м
Нижня частина колони.
1	Вітка в площині колони	2,4	Lef,y1 = lв* = 2,40*1 = 2,40м
2	Вітка з площини колони	12,5	Lef,Z= l1* = 12,50*1 = 12,50м
3	Розкіс решітки	2,33	Lef,У0 = ld* = 2,33*1 = 2,33м
Верхня частина колони.
4	У площині колони	10,0	Lef,y = l2* = 10,00*2,03 = 20,30м
5	З площини колони	10,0	Lef,Z = l2* = 10,00*1= 10,00м
Колона в цілому.
6	Нижня частина колони	12,5	Lef,y = l1* = 12,50*2,86 = 35,75м

4.2. Розрахунок нижньої частини колони.

Висота нижньої частини|частини| колони 12,5 м|. Окремі вітки нижньої частини|частини| колони в площині та з|із| площини|площини| рами розраховуються як центрально-стиснуті стержні|стержень| з|із| шарнірно закріпленими кінцями і розрахунковими довжинами за рис. 4.1,б.
