Лабораторна робота 11
Тема: Калібрування механічного секундоміру, складання повір очної схеми
1 Мета роботи
1.1 Ознайомлення з методикою калібруванням приладу для вимірювання інтервалу часу, провести калібрування механічного секундоміру.
1.2 Навчитися робити розрахунок похибок і дати висновок про його придатність. Вміти оформлювати результати калібрування та складати локальну повірочну схему.
2 Застосовані матеріали
2.1 Механічний секундомір СОСпр-2б-2-010
2.2 Установка для калібрування механічних секундомірів
2.3 Інструкція установки для калібрування механічних секундомірів
2.4 ГОСТ 8.423-81 Секундомеры механические. Методы и средства поверки
2.5 Инструкция по поверки секундомеров
2.6 ДСТУ 3538:2009 Метрологія. Державна повірочна схема для засобів вимірювань часу і частоти.
2.7 Методичні вказівки до виконання лабораторної роботи
Порядок виконання роботи
1 Згідно ГОСТ 8.423-81 або інструкції знайомитися з операціями та засобами калібрування секундоміру.
Засоби калібрування: ________________________________________________________________
___________________________________________________________________________________
Операції калібрування:
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
2 Користуючись ГОСТ 8.423-81 або інструкцією заповнити таблицю 1 з технічними умовами калібрування секундоміру.
Таблиця 1 – Технічні умови калібрування
Температура навколишнього середовища, 0С |
|
Відносна вологість повітря, % |
|
Атмосферний тиск, кПа (мм.рт.ст) |
|
Живлення установки для калібрування від мережі перемінного струму, В з частотою, Гц |
|
3 Користуючись інструкцією установки ознайомимося з призначенням, основними елементами, принципом дії приладу.
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________

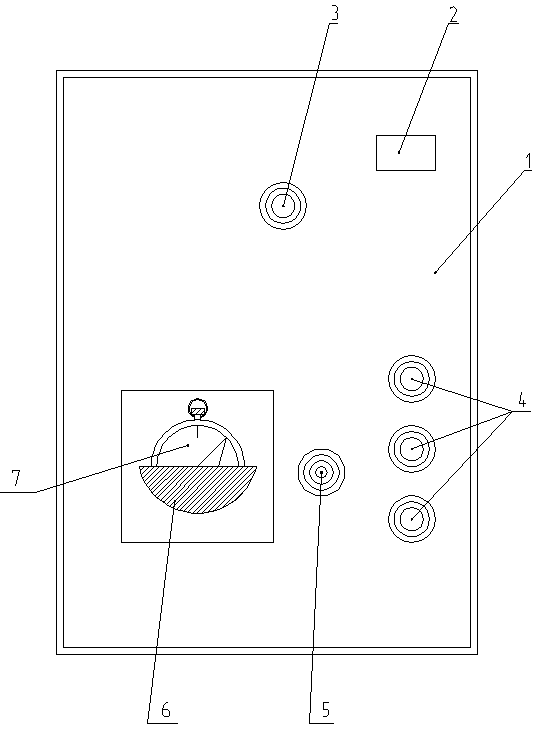

Рисунок 1 – Зовнішній вигляд установки |
Склад установки для калібрування секундоміру: _____________________________________________ _____________________________________________ _____________________________________________ _____________________________________________ _____________________________________________ _____________________________________________ _____________________________________________ ______________________________________________
|
3.3 Принцип дії установки для калібрування механічних секундомірів.
Перед проведенням калібрування повинні бути виконані наступні роботи :
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
Перед початком вимірювання необхідно встановити:
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
4 Користуючись ГОСТ 8.423-81 або інструкцією провести калібрування секундоміру.
4.1 Зовнішній огляд
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
4.2 Опробування
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
4.3 Визначення метрологічних характеристик.
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
Похибку Δ обчислюємо за формулою:
Δ =
Середню похибку Δ ср обчислюємо для проміжків часу 30 або 60 хв. за формулою:
Δ ср =
Відхилення від середньої похибки обчислюють для проміжків часу 30 або 60 хв. в кожному положенні секундоміра за формулою:
Е =
4.4 Оформлення результатів калібрування
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
5 Користуючись ДСТУ 3538:2009 «Метрологія. Державна повір очна схема для засобів вимірювань часу і частоти» складаємо повірочну схему механічного секундоміру, який підлягає калібруванню.
6 Висновок _______________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
___________________________________________________________________________________
Додаток 1
ПРОТОКОЛ КАЛІБРУВАННЯ № _____
Тип секундоміра _________________________________________________
Пред’явлено________________________________________________________
(назва організації)
Засоби калібрування _________________________________________________
Результати калібрування
Вимірю-вання |
Кнопкою керування догори |
||||
Похибка вимірювань при інтервалах 3 хв., 30 або 60 с |
|||||
τд, с |
Δ1, с |
Δ2, с |
Δ3, с |
Δі max, с |
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
Висновок: придатний, на придатний (непотрібне закреслити).
Калібрування проводив __________________ Прізвище, ініціали
підпис
Дата калібрування ____________
Додаток 2
Повірочна схема механічного секундоміру
