4 Аналіз результатів роботи. Висновки
Вказати, чи досягнута мета і чи виконано завдання. Яких допусків досягнуто всередині прийому?
5 Контрольні запитання
Методика вимірювання напрямків в одному прийомі способу кругових прийомів.
Від чого залежить кількість прийомів вимірювання кутів?
Як розраховуються установки лімба для кожного прийому вимірювань?
Назвіть допуски всередині прийому при вимірюванні напрямків в способі кругових прийомів.
Назвіть допуски між прийомами при вимірюванні напрямків в способі кругових прийомів.
ЛАБОРАТОРНА РОБОТА № 2
Тема: Вимірювання зенітних відстаней на пунктах тріангуляції і обчислення перевищень з тригонометричного нівелювання.
Мета: навчитися вимірювати зенітні відстані на пунктах тріангуляції, опрацьовувати журнал зенітних відстаней і обчислювати перевищення з тригонометричного нівелювання. Заняття проводяться на геодезичному майданчику університету бригадами із 2-4 студентів.
1 Основні теоретичні положення
1.1 Суть та призначення тригонометричного нівелювання
Усі пункти тріангуляції, трилатерації, полігонометрії повинні мати висоти над рівнем моря, які можуть бути визначені з геометричного нівелювання або тригонометричного (геодезичного) нівелювання.
Метод геометричного нівелювання є найпростішим методом визначення висот пунктів, але при значних перепадах висот його невигідно застосовувати. Тому на пунктах тріангуляції де складно застосувати геометричне нівелювання, висоти визначають методом геодезичного (тригонометричного) нівелювання.
Тригонометричне нівелювання також використовують для побудови висотних знімальних мереж при топографічних зніманнях в гірських районах, для розв’язування спеціальних інженерних геодезичних задач тощо.
В тріангуляційних мережах вимірюють не кути нахилу, а зенітні відстані (рис. 2.1)

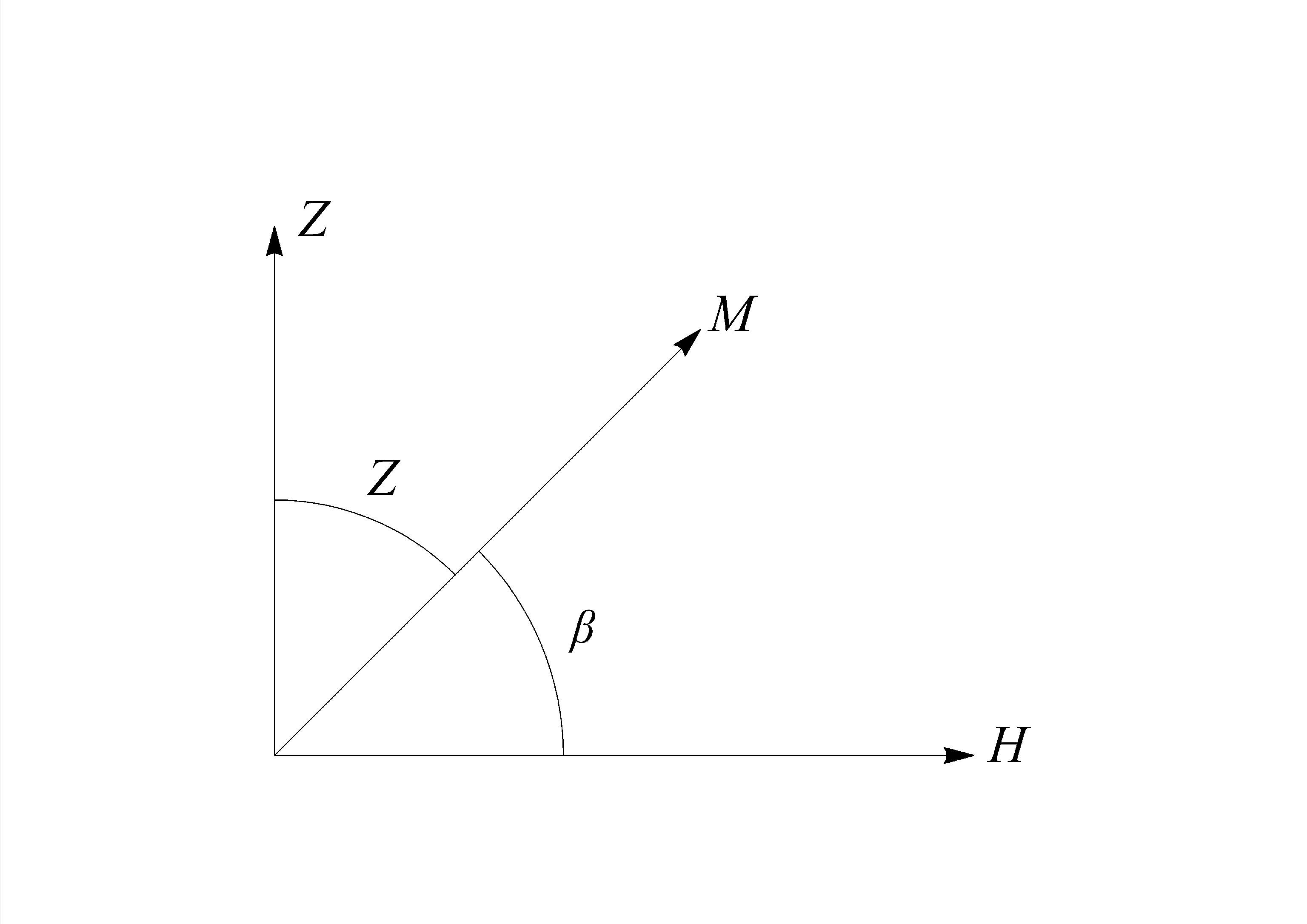

Рисунок 2.1 – Зв’язок між зенітною відстанню Z і кутом нахилу β
Зенітною відстанню z предмета (точки,цілі) називається кут в центрі вертикального кута теодоліта,утворений прямовисною лінією в даній точці і напрямком на предмет (точку, ціль).
З рис 2.1 бачимо, що z=90- β, де β – кут нахилу.
1.2 Найбільш сприятливий час для вимірювання зенітних відстаней z.
Найбільш сприятливий час для вимірювання зенітних відстаней Z вважають періоди чітких зображень візирних цілей, які розпочинаються вранці приблизно 2-2,5 годин після сходу сонця і продовжуються одну годину в сонячну і дві години в хмарну погоду,ввечері – це години з 16 до 18 місцевого часу влітку,або з 15 до 17 в сонячну погоду весною або восени.
2. Завдання бригаді і порядок виконання роботи:
- відцентрувати теодоліт над пунктом і привести його в робоче положення.
- вибрати 3-4 напрямки спостережень.
- виміряти зенітні відстані 3-4 напрямків спостережень.
- опрацювати журнал спостережень.
- обчислити перевищення на 3-4 пункти тріангуляції.
Прилади і приладдя: теодоліт 2Т2, 3Т2КП або Theo-010 на штативі; рулетка; 3-4 візирні цілі; циліндри пунктів тріангуляції, мачти, шпилі,антени тощо; журнал вимірювання зенітних відстаней,кулькова ручка.
Тривалість роботи – 2 год.
