7. Расчет струенаправляющих дамб

Струенаправляющие дамбы устраивают тогда, когда на участке поймы, перекрытой подходной насыпью, при РУВВ проходит не менее 10% расчетного расхода.

Обозначим через Q_Н(Л) расход воды на участке левой поймы, перекрытой подходной насыпью, а через Q_Н(П) расход воды на участке правой поймы, перекрытой подходной насыпью.

При дипломном проектировании расходы Q_Н(Л) и Q_Н(П) находят по эпюре элементарных расходов q_э (рис. 11). Для определения расхода Q_Н(Л) подсчитывают площадь фигуры b a m, а для определения расхода Q_Н(П) – площадь фигуры d c п. Указанные площади находят с помощью планиметра или путем разбивки их на элементарные фигуры.

При курсовом проектировании расходы Q_Н(Л) и Q_Н(П) определяют из следующих выражений:

(39)

(40)

Если на какой-нибудь пойме расход оказывается больше 0,1Q_р, то для этой поймы необходимо запроектировать струенаправляющую дамбу.

Расчет размеров струенаправляющей дамбы производят по способу А.М. Латышенкова [10] в следующей последовательности,

1. По приложению 8 определяют коэффициент А в зависимости от ме­ры стеснения потока сооружением Q_р /Q_м и характера стеснения (одностороннего или двустороннего).

Для промежуточных значений меры стеснения потока сооружением коэффициент А находят путем интерполяции.

П р и м е р: = 1,466; стеснение потока сооружением одностороннее.

	A
1,430	0,327
1,540	0,378
0,110 0, 036	0,051 х	A = 0,327 + 0,017 = 0,344.

2. Определяют разворот верховой дамбы, м:

(41)

где В_к.р – ширина коренного русла при РУВВ, м.

3. Находят вылет верховой дамбы, м:

(42)

где – коэффициент, зависящий от меры стеснения потока сооружением (принимается по табл. 7).

Таблица 7

Значения коэффициента

	1,18	1,19-1,33	1,34-1,54	1,55 и более
	1,5	1,67	1,83	2,0

4. По приложению 9 определяют безразмерные координаты эллиптической части верховой дамбы и для принятого значения коэффициента K. Умножая их на величину b_в, получают координаты х и у, которые заносят в табл. 8. По этим координатам строят план струенаправляющей дамбы (рис. 16).

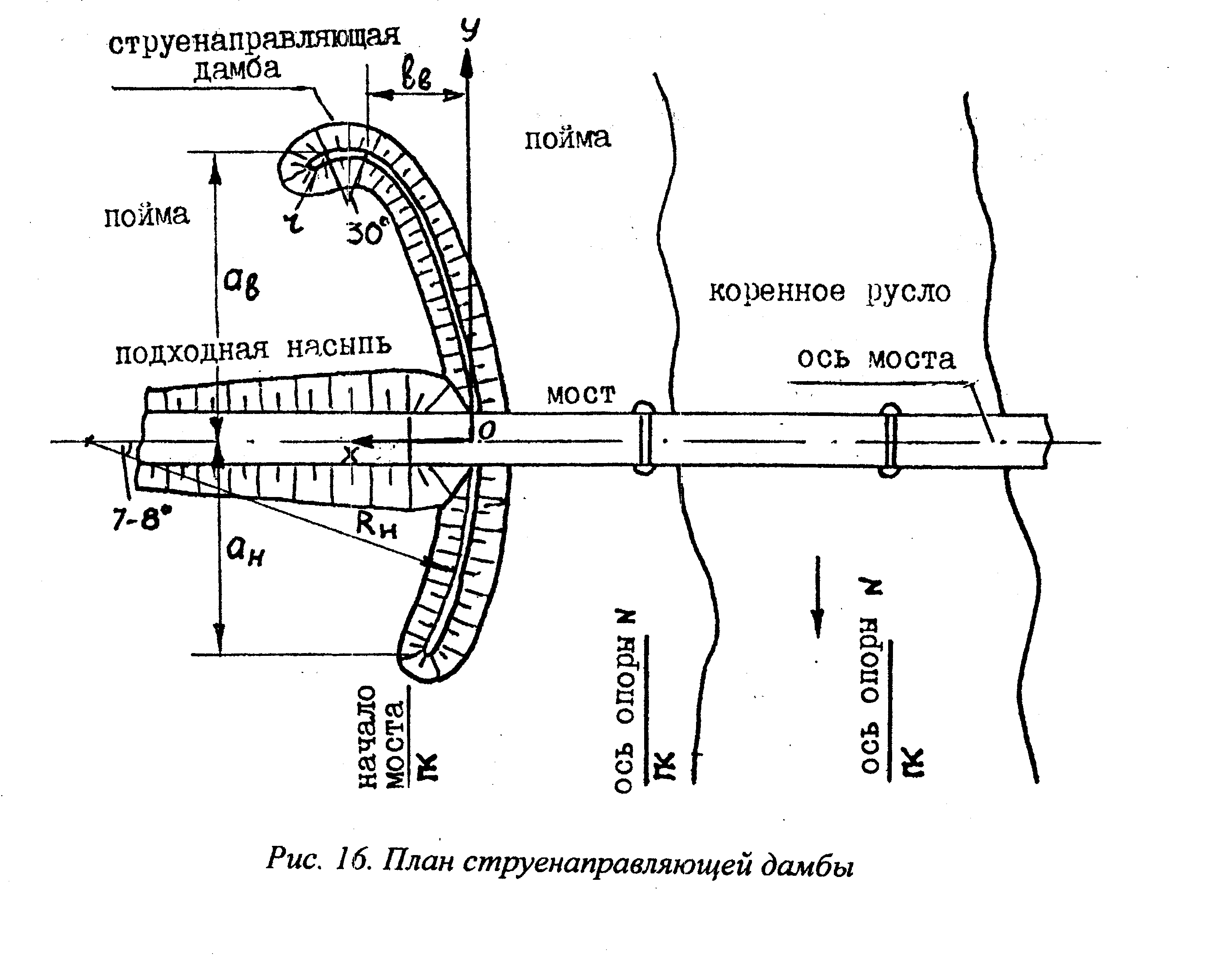

Рис. 16. План струенаправляющей дамбы

Таблица 8

Координаты оси струенаправляющей дамбы

х, м
у, м

5. К головной части эллиптической верховой струенаправляющей дамбы добавляют криволинейную приставку с радиусом r = 0,2 b_в. Центральный угол разворота приставки принимают не более 30^o.

6. Определяют радиус кривой низовой дамбы, м:

(43)

7. Вычисляют вылет низовой дамбы, м:

Угол разворота низовой дамбы должен составлять 6-8^о. Если при найденном по формуле (43) значении радиуса R_H и угле разворота 6-8° величина _H оказывается меньше 0,5 _в, то к круговой кривой проводят касательную с таким расчетом, чтобы величина _H была равна 0,5 _в.

8. Подсчитывают отметку верха:

а) верховой дамбы, м:

(44)

б) низовой дамбы, м:

, (45)

где ∆h_H – максимальный подпор у подходной насыпи, м; находится по формуле (28);

h_наб – высота набега ветровой волны на откос насыпи, м; в курсовой работе можно принимать h_наб = 1,5-2,0 м; при выполнении курсовых и дипломных проектов величину h_наб следует определять расчетом ([9] пп. 6 и 7);

∆h – технический запас, который нужно принимать равным не менее 0,25 м.

Ширину струенаправляющей дамбы поверху назначают не менее 3,0 м. Головную часть верховой дамбы устраивают шириной 6,0 м.

Омываемые водой откосы дамбы принимают не круче 1:2. В голове дамбы откосы уполаживают до крутизны 1:3 - 1:4.
