ЛАБОРАТОРНАЯ РАБОТА № 1
“Ознакомление с конструкцией и работой металлографического микроскопа и приготовление микрошлифов.”
Цель работы: Ознакомиться с методикой проведения микроскопического анализа.
Порядок выполнения работы: 1.Изучить: 1.1.Методику приготовления микрошлифов 1.2.Устройство металлографического микроскопа 1.3.Процесс работы на металлографическом микроскопе 2.Посмотреть на металлографическом микроскопе микрошлиф стали до и после травления. 3.Зарисовать схему, поясняющую видимость границ зерен. 4.Изучить процесс измерения микроскопических объектов при помощи окулярных и объективных микрометров. 5.Определить цену деления шкалы окуляра-микрометра и измерить микроскопический объект
Оборудование и инструмент: Металлографический микроскоп МИМ-7, образцы для микроанализа, объектив-микрометр, окуляр-микрометр. Пояснение.
Микрошлиф - это _____________________________________________________________ __________________________________________________________________________________
Приготовление
микрошлифов состоит
___________________________________________________________________________________________________________________________________________________________________________
Схема
микроскопа:
1
.
11.
2.
12.
3.
13.
4.
14.
5.
15.
6. 16. 7. 17. 8. 18. 9. 19. 10.

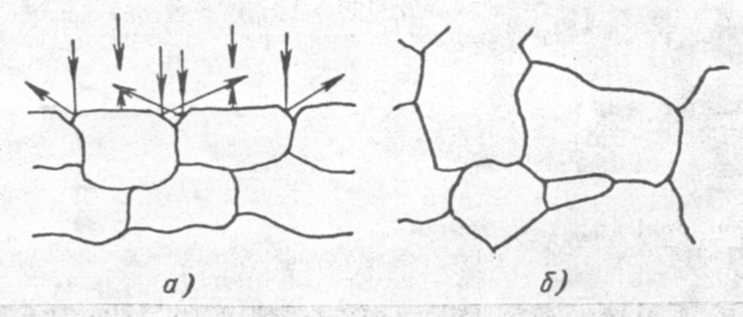

Схема поясняющая видимость границ зерен под микроскопом:
Определение
цены деления окулярмикрометра
Определить
цену деления шкалы окуляра-микрометра
Цок
( мм
)
по
формуле
Цок =
где Цоб = 0,01мм - цена деления шкалы объектива-микрометра;
Аоб - число совмещенных делений объектив микрометр
Аок -.число совмещенных делений окуляра-микрометра
Микроскопический объект равен:
Ответы на контрольные вопросы лабораторной работы №1
Лабораторная работа № 2
“Ознакомление с методикой измерения
твердости по Бринеллю и Роквеллу”
Задание. 1. Изучить схему испытания (с зарисовкой) и величину твердости по Бринеллю и Роквеллу. 2. Выбрать режимы испытания на твердость образцов сплавов цветных металлов. 2.1. Диаметр шарика и нагрузку по Бринеллю. 2.2. Наконечник и нагрузку по Роквеллу. 3. Изучить подготовку прибора и проведения испытания. 3.1. По Бринеллю. 3.2. По Роквеллу. 4. Провести испытание. 5. Определить твердость: 5.1. По Бринеллю, пользуясь таблицей в приложении 1. 5.2. По Роквеллу, снимая показания по шкале индикатора. 6. Результаты испытаний оформить в виде протоколов. Цель работы. Ознакомиться с методикой определения твердости металлов по Бринеллю и Роквеллу. Приборы, материалы. Пресс ТШ-2М; прибор ТК-М; образцы сплавов цветных металлов; лупа для измерения отпечатков.
Рис. 1. Схема определения твердости материала по методу Бринелля: P – ; D – ; d – ; S –
Формула
твердости по методу Бринелля.
Протокол испытания на твердость по Бринеллю
№ п/п |
Материал, толщина образца, мм |
Условия испытания (диаметр шарика в мм и нагрузка в Н) |
Диаметр отпечатка, мм |
Твердость НВ (МПа) |
|||||
Отпечаток |
Отпечаток |
Среднее |
|||||||
1-й |
2-й |
3-й |
1-й |
2-й |
3-й |
||||
|
|
|
|
|
|
|
|
|
|
Метод Роквелла.
Рис. 4. Схема определения твердости материала по методу Роквеллу:
а – конус, вдавленный под нагрузкой Р0; б – отпечаток конуса после снятия нагрузки Р0; в – конус, вдавленный под нагрузкой Р0+Р1; г – отпечаток конуса после снятия основной нагрузки Р1
Протокол испытания на твердость по Роквеллу
№ п/п |
Материал образца |
Шкала |
Твердость HRB |
Твердость по Бринеллю (перевод) |
|||
Первое измерение |
Второе измерение |
Третье измерение |
Среднее |
||||
|
|
|
|
|
|
|
|
Ответы на контрольные вопросы лабораторной работы №2
Лабораторная работа №3. “Испытание на ударную вязкость.”
Цель работы Ознакомиться с методикой определения ударной вязкости металлов. Задание 1. Провести испытание на ударную вязкость образцов стали. 2. Изучить: а) Определение ударной вязкости (с зарисовкой схемы испытания); б) Устройство маятникового копра; в) Подготовку образца для испытания (с зарисовкой образца). 3. Результаты испытания оформить в виде протокола. Приборы, материалы, инструмент. Маятниковый копер, образцы, штангенциркуль.
Рис. 1 Схема испытания на ударную вязкость.

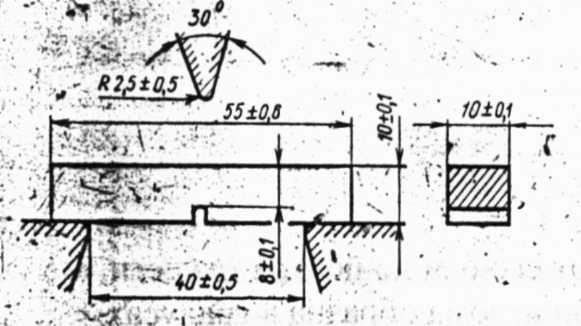

Рис.3 Образец для испытания на ударную вязкость.
Формула определения ударной вязкости
№ п\п |
Материал образца |
Размеры попереч-ного сечения образца |
Площадь попереч-ного сечения образца |
Угол подъёма маятника, градусы |
Работа удара К |
Ударная вязкость КС U |
Харак-терис-тика излома
|
|
До из- лома α |
После излома β |
|||||||
|
|
|
|
|
|
|
|
|
Ответы на контрольные вопросы лабораторной работы №3
Лабораторная работа №4

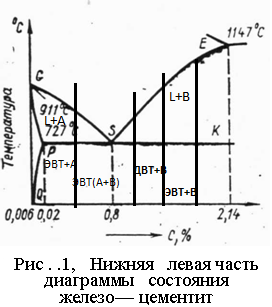

“Микроанализ железоуглеродистых сплавов (сталей и белых чугунов) в состоянии” Цель работы. Изучить микроструктуры стали и белого чугуна с различным содержанием углерода и установить связь между структурами и диаграммой состояния железо — цементит. Задание. 1. Изучить микроструктуры технического железа, углеродистых сталей (доэвтектоидной, эвтектоидной и заэвтектоидной) и белых чугунов (эвтектического, до и заэвтектического) в равновесном состоянии. 2. Результаты микроанализа оформить в виде протокола. 3. Начертить нижнюю левую и правую части диаграммы состояния железо — цементит, провести на них линии. 4.Построить кривые охлаждения с указанием процессов превращений, происходящими при охлаждении. Приборы, материалы и инструмент Металлографический микроскоп; набор микрошлифов углеродистых сталей и белых чугунов (с различным содержанием углерода) в равновесном состоянии, линейку.
№ п\п |
Наименование и марка сплава |
Содержание углерода, % |
Микроструктура |
|
Зарисовка |
Наименование |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ответы на контрольные вопросы лабораторной работы №4
