Компоненты стиральной машины

На рис. 6 показан принцип реверсирования вращения ротора и схема коммутации электродвигателя, на рис. 7 — геометрический параметр Н электродвигателя (толщина пакета пластин). Величина параметра Н и сопротивления обмоток статора и ротора зависят от типа электродвигателя, применяемого в конкретной машине. Эти значения приведены в табл. 3 приложения 1. На рис. 35 приложения 2 изображен внешний вид электродвигателя стиральной машины.

На рис. 8 и на рис. 32-33 приложения 2 показано устройство блокировки люка. Номинальное сопротивление обмотки соленоида составляет 210 Ом±10%.

На рис. 21 приложения 2 изображена табличка на задней стороне стиральной машины Samsung S1021.

ТЭН стиральной машины мощностью 2000 Вт имеет номинальное сопротивление 23—29 Ом и снабжен защитным плавким предохранителем на 128°С.

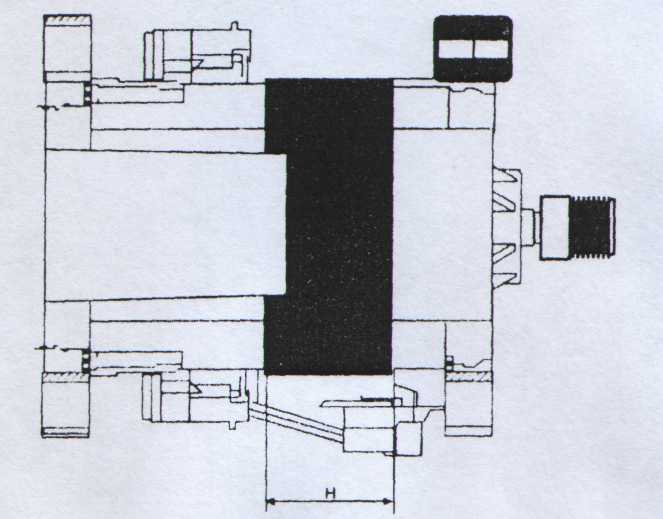

Рис. 7. Геометрический параметр Н электродвигателя.

Рис. 6. Реверс вращения ротора и схема коммутации электродвигателя.

Рис. 8. Устройство блокировки люка.

Порядок операций при разборке и сборке стиральной машины

Верхняя крышка (рис. 9).

1. Отворачивают два крепежных винта на задней стороне машины.

2. Сдвигают крышку назад на 15 мм и поднимают ее.

Рис. 9. Демонтаж верхней крышки.

3. Открывается доступ к трансформатору, реле уровня и противопомеховому фильтру.

Передняя панель (рис. 10 и 11).

1. Снимают верхнюю крышку и бункер распределителя моющих средств.

2. Отворачивают два винта, крепящих панель управления спереди, и один винт справа.

3. С помощью отвертки отделяют переднюю панель с левой стороны.

4. Вытянув рычаг, отделяют цокольную панель (кроме модели Р 6091).

5. Снимают крепежный хомут и уплотнитель люка. Отворачивают восемь винтов, крепящих переднюю панель.

Рис. 10. Демонтаж передней панели.

Рис. 11. Демонтаж уплотнителя люка.

6. Открывается доступ к ТЭНу, сливному насосу, амортизаторам и замку дверцы люка (рис. 29 приложения 2).

Приводной ремень (рис. 12).

1. Снимают верхнюю крышку.

2. Снимают ремень со шкива.

3. При обратной сборке вначале надевают ремень на ведущий шкив 1, затем на ведомый шкив 2, располагая ремень по центру шкива.

Рис. 12. Монтаж приводного ремня.

Электродвигатель (рис. 13).

1. Положив машину на левый бок, отсоединяют от электродвигателя жгут

проводов (рис. 36 приложения 2).

Рис. 13. Демонтаж электродвигателя.

2. Через крепежное отверстие отворачивают фиксирующий болт и снимают электродвигатель.

3. На рис. 14 приведена принципиальная электрическая схема стиральной машины, а на рис. 15 — монтажная схема (для стиральных машин SWV- 1200F/100F/1000F/800F, Р1291/Р1091/Р8091).

Рис. 14. Принципиальная электрическая схема стиральной машины.

Рис. 15. Монтажная схема стиральных машин SWV-1200F/100F/1000F/800F,

Р1291/Р1091/Р8091.

Устройство стиральных машин Samsung показано на рис. 16—20 и на рис. 26—38 приложения 2. Перечни соответствующих комплектующих даны в таблицах 4-8 приложения 1.

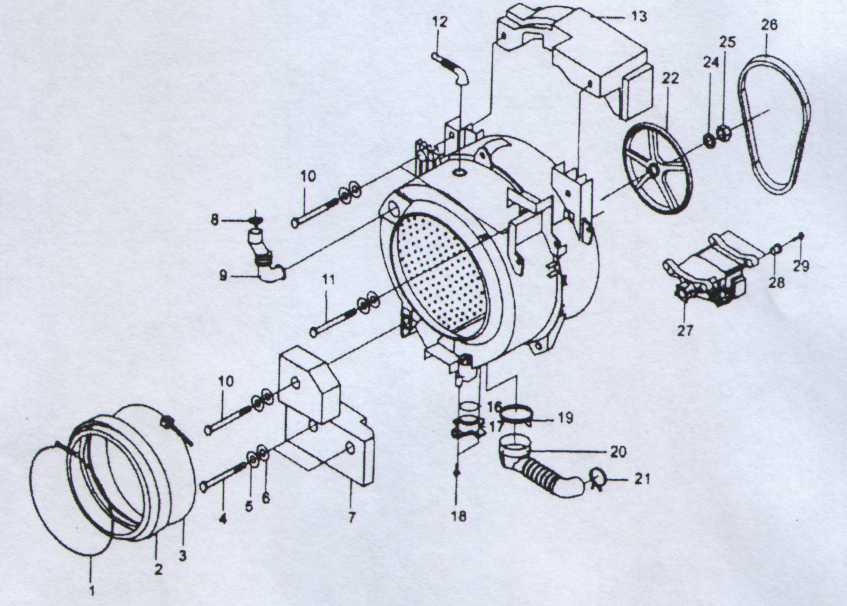

Рис. 16. Устройство стиральной машины Samsung (бак и барабан).

Рис. 1 7. Устройство стиральной машины Samsung (привод, уплотнение

люка).

Рис. 18. Устройство стиральной машины Samsung (корпусные и электрические компоненты).

Рис. 19. Устройство стиральной машины Samsung (дверца люка).

Рис. 20. Устройство стиральной машины Samsung (панель управления, распределитель моющих средств).
