3.2. Набір схеми в середовищі ппп "Micro-Cap"

Набір схеми в ППП "Micro-Cap 8" здійснюють шляхом введення елементів і електричних з'єднань. Елементи вводимо із строки меню «Компоненти», а електричні з'єднання реалізуємо за допомогою клавіші додавання ортогональних провідників та клавіші додавання провідників довільної орієнтації, які розміщені на панелі інструментів (Рис. 3).

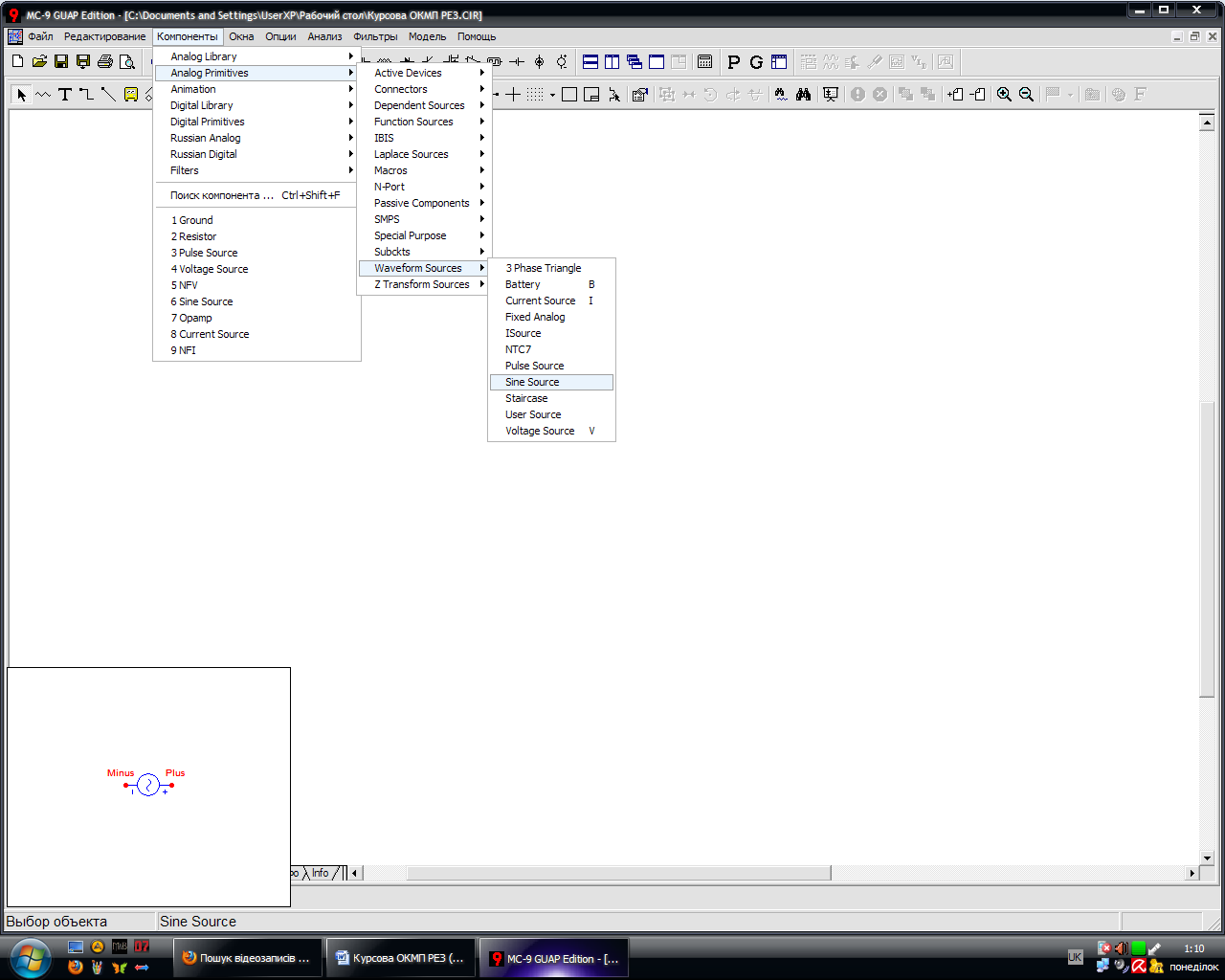

Рис.3. Шлях введення елементів в схему.

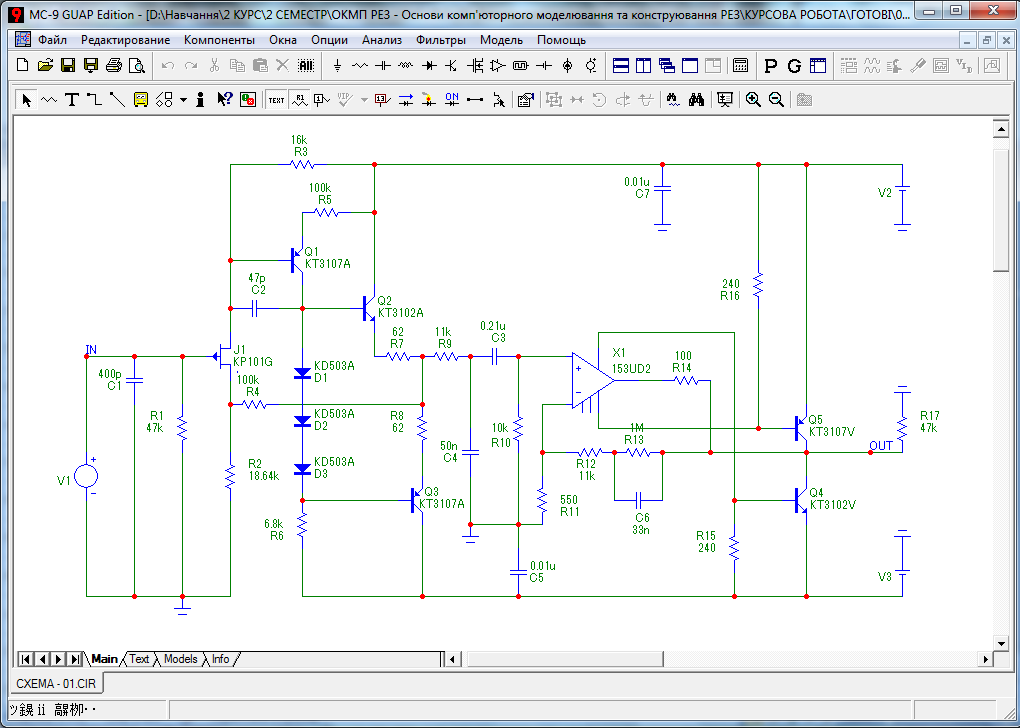

Рис.4. Принципова схема побудована у середовищі ППП "Micro-Cap 8".

3.3. Проведення часового аналізу схеми

Для виконання часового розрахунку схеми потрібно із строки меню «Аналіз» вибрати стрічку «Перехідні процеси». На екрані появиться вікно задання параметрів розрахунку ПП і вікно для виведення графіків

Задаємо потрібний діапазон часу тривання процесу та крок по часу. Щоб вивести на екран у верхньому полі осцилограму сигналу на вході схеми потрібно в колонці виводу графіка поставити 1 і визначити вираз для осі У. Визвемо меню змінної У натиснувши л. к. миші на клавішу «Y Expression» і виберемо напругу на джерелі живлення

Аналогічно виводимо графік сигналу на виході схеми у нижньому полі екрану. В колонці виводу графіка ставимо 2 і вибираємо із меню змінної У напругу на вихідному елементі.

3.3.1. Реакція схеми на гармонічний сигнал

Таким самим шляхом як і в попередніх пунктах у бібліотеці програмованих джерел створюємо синусоїдальне джерело з наступними параметрами: А=1В, f=1000 Гц, φ=0°.

Подамо на вхід схеми підсилювача синусоїдальний сигнал і виконуємо аналіз схеми в часовій області, натиснувши клавіші Аlt+l. У вікні задання параметрів розрахунку ПП (Рис. 5) задаємо діапазон часу тривання процесу 2 мс та крок по часу 1 мкс. Дослідження проводимо при температурі 27 °С, використовуємо розрахунок по постійному струмі.

Сигнали на вході та виході, потужність на виході, ККД схеми показані на Рис. 6.

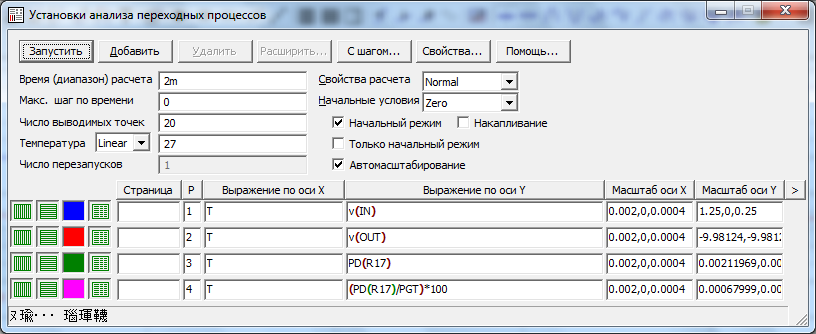

Рис. 5. Задання параметрів розрахунку ПП.

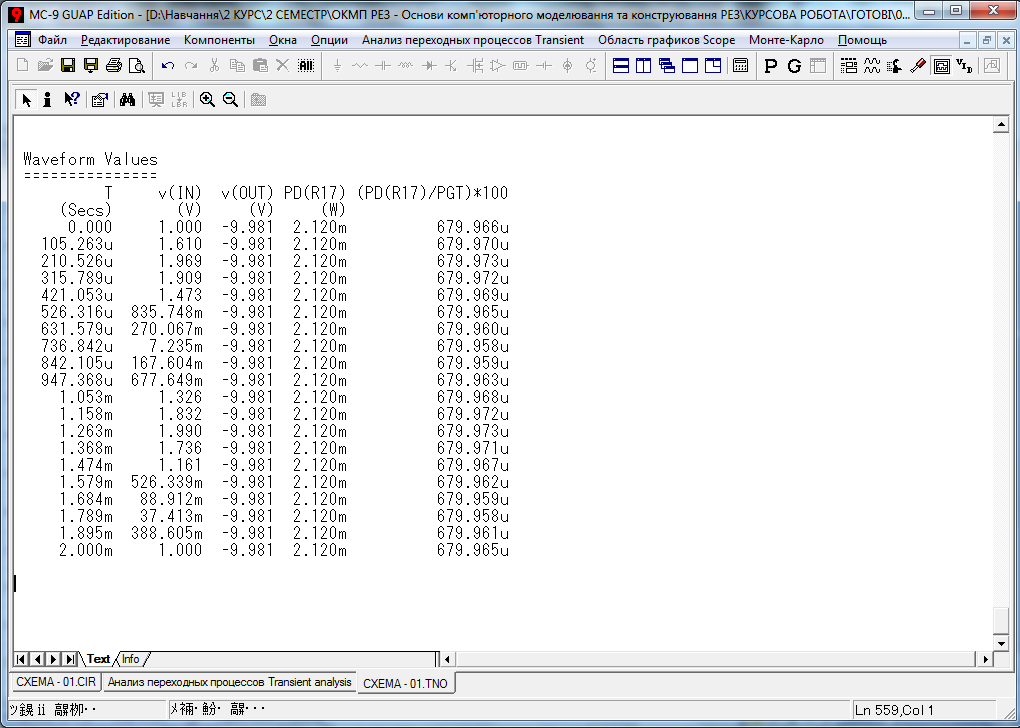

Рис. 6. Осцилограми напруги на джерелі живлення та опорі навантаження, потужність на виході і ККД.

3.3.2. Реакція схеми на імпульсний сигнал

Таким самим шляхом як і в попередніх пунктах у бібліотеці програмованих джерел створюємо імпульсне джерело з наступними параметрами: А=1В, f=1000 Гц.

Подамо на вхід схеми підсилювача імпульсний сигнал і виконуємо аналіз схеми в часовій області, натиснувши клавіші Аlt+l. У вікні задання параметрів розрахунку ПП (рис. 7) задаємо діапазон часу тривання процесу 2 мс та крок по часу 1 мкс. Дослідження проводимо при температурі 27 °С, використовуємо розрахунок по постійному струмі.

Сигнали на вході та виході, потужність на виході, ККД схеми показані на Рис. 8.

Рис. 7. Задання параметрів розрахунку ПП.

Рис. 8. Осцилограми напруги на джерелі живлення та опорі навантаження, потужність на виході і ККД.

3.3.2. Дослідження спектру та кореляційних властивостей ам-сигналу

У бібліотеці програмованих джерел виберемо закладку NF і створимо джерело сигналу з амплітудною модуляцією. Подаємо на вхід схеми сформований сигнал і проводимо аналіз в часовій області (Аlt+l).

Параметри сигналу:

№ вар. по списку	UНЕС, В	f0, МГц	m	F, кГц	W, МГц
1	1	3	0,5	1	0,06

Рис. 9. Джерело сигналу з АМ.

Рис. 10. Вікно NFV джерела з АМ.

Рис. 11. Вікно аналізу перехідних процесів для АМ-сигналу.

Рис. 12. Графік АМ-сигналу і його автокореляційна функція.

Рис. 13. Спектр АМ-сигналу.
