4. Результаты измерений

Я измерял время жизни в девяти образцах. Измерения производились в 4-х точках образца, по шесть раз в каждой точке для того, чтобы определить случайную погрешность.

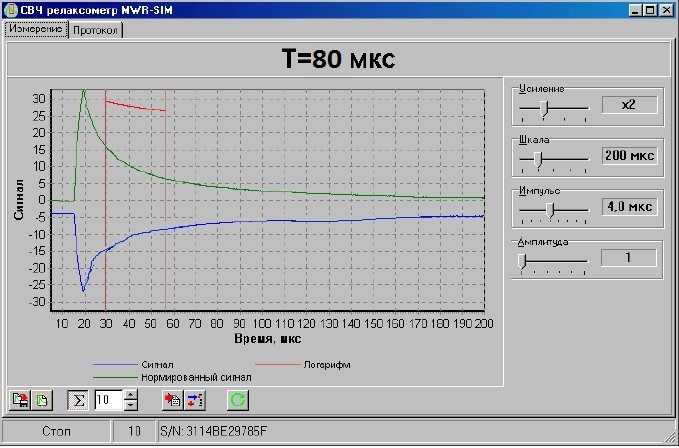

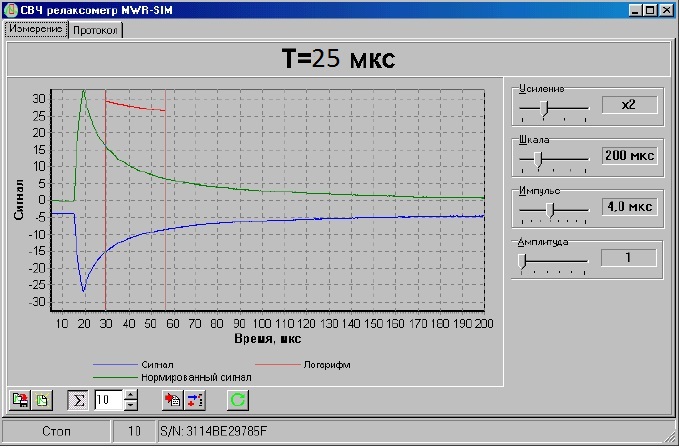

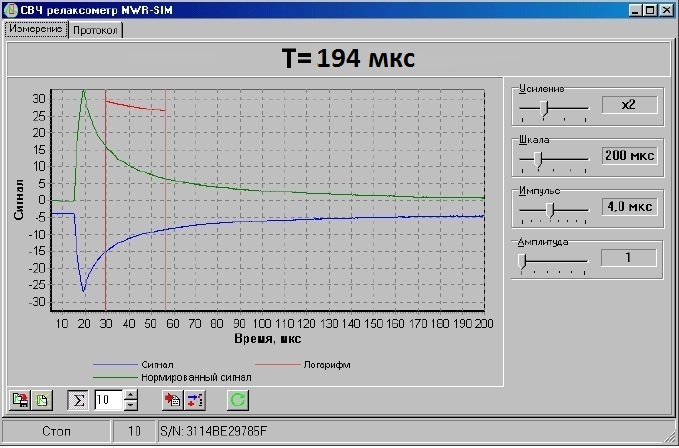

Ниже будут приведены скриншоты графиков всех 9-ти образцов.

Образец №1

Образец №2

Образец №3

Образец №4

Образец №5

Образец №6

Образец №7

Образец №8

Образец №9

Заключение

Результаты, полученные на установке “СВЧ релаксометр

MWR-SIM” сильно отличаются от данных, полученных с помощью установок “semilab” и “АПК Тауметр” так как не была проведена калибровка прибора. После калибровки прибора, результаты должны быть приближены к паспортным данным. Отмечу, что результаты каждых 6-ти измерений в одной точке и результаты во всех 4-х точках практически не отличались друг от друга в отличие от остальных установок. На результаты измерений, возможно, повлияли отличная от других установок частота СВЧ генератора и мощность СВЧ излучения измерительной головки. Ниже приведена таблица с полученными результатами, паспортными данными образцов и рассчитанными погрешностями измерений.

№ образца

паспорт

τ общее среднее, мкс

сред. станд. Откл, мкс

сред. станд. Откл, %

1

1588,00

194,26

4,561005376

2,34

2

650,00

203,54

8,271179394

4,06

3

470,00

72,08

4,830368382

6,70

4

300,00

154,92

1,719853041

1,11

5

170,00

160,58

3,115045415

1,94

6

106,00

199,08

2,036208253

1,02

7

73,00

141,96

0,266030084

0,18

8

45,00

83,21

0,714434508

0,85

9

17,00

24,33

0,512853991

2,10
