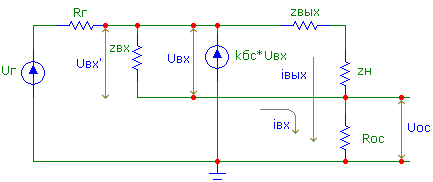

1. Последовательная ос по u.
Например, эмиттерный повторитель.
Коэффициент передачи с ОС:
При введении ООС коэф.училения уменьшается на глубину ОС.
2) Входное сопротивление (при Zн=0):
3) Выходное сопротивление (при Uг=0):
-
если Zвх
>> Rг,
т. е.
- если Zвх << Rг, то Zвых ос = Z вых бс
Параллельная ос по u.
Рассмотрим упрощённую схему:
Коэффициент передачи:
Входное сопротивление:
уменьшается
из-за параллельной ОС
эквивалентно
,
где
- эффект Миллера
3
)
Выходное сопротивление:
3. Последовательная ос по I.
Датчик тока может быть просто резистор, а может быть специальным датчиком Холла.
Коэффициент передачи с ОС:
Входное сопротивление:
Возрастает, но так как связано с глубиной ОС, не получится рассчитать на прямую.
3) Выходное сопротивление:
Сопротивление возрастает.
Таблица: Основные характеристики для разных типов ОС.
|
последовательная |
параллельная |
||
|
U |
I |
U |
I |
kос |
↓ |
↓ |
↓ |
↓ |
zвх.ос |
↑ |
↑ |
↓ |
↓ |
zвых.ос |
↓ |
↑ |
↓ |
↑ |
Лекция №9 Эффект Миллера.

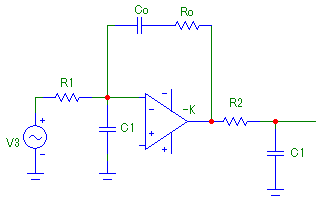

Полная схема инвертора с учетом входного и выходного сопротивлений.
С1- входная паразитная емкость, а С2- выходная паразитная емкость
;
;
;
правый нуль – неминимально-фазовое из-за прямого прохождения ОС
R0
- вводится, чтобы перевести нуль в левую
полуплоскость или в начало координат:

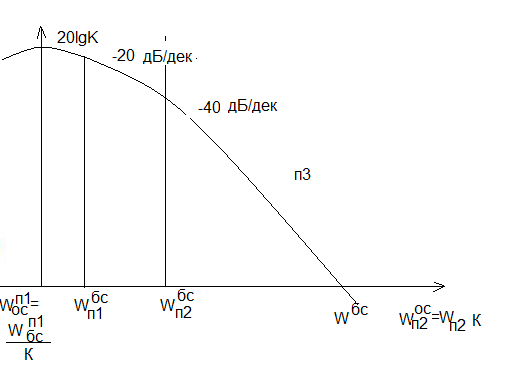

Полюса
Частота первого полюса сдвигается влево.
Наблюдаем явление расщепления полюсов (poles splitting). Где коэффициент усиления примерно равен 1, пересекает 20 дБ. Новая характеристика продолжается под наклоном 20 дБ до положения.
Система потенциально устойчива. Второй полюс перестает влиять, устойчивость определяется третьим полюсом.
Расщепление полюсов позволяет корректировать устойчивость, но ухудшает быстродействие.
До. После
;
;
;
;
Лекция №10
Каскады Аналоговых интегральных микросхем.

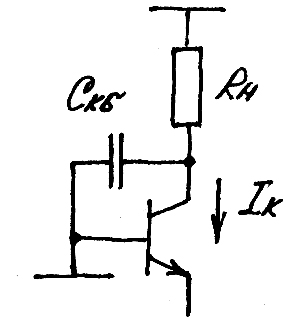

Каскад с общим эмиттером.
Малосигнальные характеристики:
Крутизна:
;
Коэффициент усиления по напряжению:
;
Входное сопротивление:
-О.С.по
току
Выходное сопротивление:
;
Предельный случай:
;
;
Каскод.
Каскодное включение транзисторов:
- с последовательным питанием (телескопический каскод)
- с параллельным питанием ( перегнутый, свернутый каскод)
Рассмотрим телескопический каскод
(ярусов может быть сколько угодно)
1) Сперва рассмотрим нижний транзистор (ярус).
ОЭ – инвертирует сигнал, ОБ – не инвертирует сигнал.
Здесь верхнее сопротивление – это выходное сопротивление со стороны эмиттера верхнего транзистора.
Но
Поэтому
(т.к. (1+k) = 2).

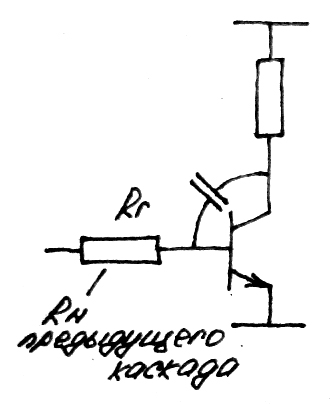

Здесь не действует эффект Миллера.
2) Теперь рассмотрим по переменному току верхний транзистор (ярус).
Во
всём каскаде
зависит от того, как соотносятся Rг
и Rн.
Если Rг
больше,
то учитываем первую постоянную времени;
если Rн
– то вторую.
(т.к.
)
– не зависит от транзистора, = gmRH.
;
,
т.е. коэффициент усиления не пострадал.
Чтобы добавить лишний транзистор, нужно повысить Еп. Для того, чтобы этого избежать, были придуманы другие схемы каскодов.
