ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЗАЩИТЫ ИНФОРМАЦИИ

Сверточное кодирование. Применение сверточного кодирования дает возможность не только повысить вероятность переданной информации, но и получить энергетический выигрыш hе.в , что равняется уменьшению мощно-

сти передатчика. Платой за этот выигрыш является расширение полосы частот, которую занимает радиосигнал, учитывая необходимость передачи избыточных проверяющих символов. Величина выигрыша зависит от кодовой скорости R, способа кодировки и алгоритма декодирования. Для декодирования используют алгоритм, предложенный А. Витерби. При этом энергетический выигрыш достигает 5...6 дБ при R 1/ 2. Как первый (внешний) код используют блочный код (обычно код Рида - Соломона). Дальше символы образованных кодовых комбинаций по большей части перемешивают (переставляют в определенном порядке) и подают на второй (внутренний) кодер, конечно - сверточный. Декодирование осуществляется в обратном порядке: сначала декодируют внутренний код, а дальше символы декодированного сигнала поддают обратному перемешиванию (переставляют на исходящие позиции), в результате чего пакеты ошибок «разбивают» на одиночные ошибки (какие легче исправить) и потом декодируют внешний код.

6.5. Множественный доступ к информационным ресурсам

Множественный доступ с частотным распределением в спутнико-

вых системах. Большинство спутников связи находятся на геостационарной геосинхронной орбите. Это значит, что спутник находится на круговой орбите, которая лежит в плоскости земного экватора. При этом спутник находится на такой высоте над уровнем моря (приблизительно 35 830 км), на которой период его вращения вокруг Земли равняется периоду вращения самой Земли вокруг Солнца. Поскольку при наблюдении с Земли такие объекты кажутся неподвижными, то три спутника, расположенных через 120° один от другого, дают возможность охватить территорию всего земного шара (кроме полярных областей). Большинство спутниковых систем связи используют нерегенеративные ретрансляторы или транспондеры. Нерегенеративный значит, что сигналы «Земля-спутник» усиливаются, сдвигаются по частоте и ретранслируются на Землю без обработки сигнала, демодуляции или повторной модуляции.

Самым широко используемым диапазоном в коммерческих системах спутниковой связи есть так называемая полоса C (C-band). В этом диапазоне для передачи сигнала «Земля-спутник» применяются несущая частота 6 ГГц и частота 4 ГГц передачи сигнала «спутник-Земля». В соответствии с международными соглашениями для систем передачи в полосе разрешено использовать любой спутник, который работает в спектральном диапазоне шириной в 500 МГц. По большей части такой спутник имеет 12 транспондеров с шириной полосы 36 МГц каждый. Наиболее распространенные транспондеры

460

Глава 6. Сети передачи информации

работают в режиме FDM/FM/FDMA (уплотнение с частотным распределением, частотная модуляция, множественный доступ с частотным распределением).

Рассмотрим составляющие отмеченных режимов.

FDM - сигналы, подобные телекоммуникационным, имеющие одиночную боковую полосу шириной 4 кГц и обрабатывающиеся с использованием частотного распределения каналов, в результате чего формируется многоканальный сигнал.

FM - составной сигнал модулирует несущую на базе метода фазовой модуляции и передается на спутник.

FDMA - поддиапазоны полосы транспондера (36 МГц) могут распределяться между разными пользователями. Каждому пользователю выделяется определенная полоса, на которой он получает доступ к транспондеру.

Таким образом, составные каналы с частотным распределением модулируются методом фазовой модуляции, после чего информация, разделенная за разными полосами в соответствии с системой FDMA, передается на спутник. Основным преимуществом технологии FDMА сравнительно с TDMA является простота. Каналы FDMA не требуют синхронизации или централизованного разделения времени. Каждый из каналов независимый от других.

Эта технология эквивалентна методам разделения частотных каналов для систем беспроводной связи.

Уплотнение/множественный доступ с временным распределением.

На рис. 6.36 приведен случай, когда ресурс связи разделен путем предоставления каждому из М сигналов (или пользователей) всего спектра на протяжении небольшого отрезка времени, который называется временным интерва-

лом (time slot).

Промежутки времени, которые разделяют используемые интервалы, называются защитными интервалами (guard time). Защитный интервал создает некоторую временную неопределенность между соседними сигналами, играя роль буфера и снижая тем самым интерференцию.

f

Временной

Временной

Временной

...

интервал 1

интервал 2

интервал 3



t

Рис. 6.36. Уплотнение с временным распределением

Пример использования технологии TDMA в спутниковой связи приведен на рис. 6.37.

461

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЗАЩИТЫ ИНФОРМАЦИИ

кадр

Временной интервал



кадр Переданный пакет энергии в

радиочастотном диапазоне

Наземный терминал

Рис. 6.37. Базовая конфигурация TDMA

Время разбивается на интервалы, которые называют кадрами (frame). Каждый кадр разделяется на временные интервалы, которые можно распределить между пользователями. Общая структура кадров периодически повторяется, так что передача данных за схемой TDMA - это один или более временных интервалов, которые периодически повторяются на протяжении каждого кадра.

Каждая наземная передаточная станция транслирует информацию в виде пакетов таким способом, чтобы они поступали на спутник согласно с установленным расписанием. После принятия транспондером такие пакеты ретранслируются на Землю вместе с информацией от других передаточных станций. Приемная станция детектируется и разуплотняет уплотненные данные соответствующего пакета, после чего информация поступает к соответствующим пользователям.

1







S1

l

Розбиение на

Канал

Объединение

Sl

М

интервалы

связи

интервалов

SM

(Спутниковый ретранслятор)







Уплотнение



Разуплотнение





i-

i-й источник





Si -

i-й получатель



Рис. 6.38. TDM с фиксацией уплотнения

Самой простой среди схем TDM/TDMA является схема с фиксированным разделением. При использовании такой схемы М временных интервалов, образующих кадр, предварительно распределенны между источниками сиг-

462

Глава 6. Сети передачи информации

нала на достаточно длительный промежуток времени. Работу такой системы показывает наглядно схема, изображенная на рис. 6.38.

Операция уплотнения заключается в предоставлении каждому источнику возможности использовать один или больше интервалов. Разуплотнение - это распознавание интервалов с последующим делением данных между соответствующими пользователями. Два коммутирующих ключа на рис. 6.39 должны быть синхронизированны таким образом, чтобы сообщение, которое отвечает источнику 1, попадало на выход канала 1, и т.д.









Кадр k















Кадр k+1





































































1

2





i



M



1

2











M

Время









































Начальная

комбинация

битов

Один временной

интервал

Рис. 6.39. TDM с фиксацией уплотнения

Именно сообщение в общем случае состоит из начальной комбинации битов (preamble) и собственно информационной части. Начальная комбинация обычно состоит из элементов, которые отвечают за синхронизацию, адресацию и защиту от ошибок.

Схема TDM/TDMA с фиксированным распределением чрезвычайно эффективна, когда требования пользователя можно предусмотреть, а поток данных значительный (то есть временные интервалы практически всегда заполнены). Однако в случае пульсирующего или случайного потока данных отмеченный метод себя не оправдывает.

Рассмотрим простой пример (рис. 6.40). Здесь кадр образуют четыре интервала, каждый из которых закреплен за пользователями А, В, С и D. Схемы активности четырех пользователей приведены на рис. 6.40, а.

На протяжении первого интервала передачи кадра пользователь C не отправляет данные, пользователь B не передает данных на протяжении второго интервала, а пользователь A - на протяжении третьего.

В случае использования TDMA с фиксированным разделением все интервалы кадра распределены предварительно. Если «владелец» интервала не передает данные на протяжении отмеченного промежутка времени, этот интервал не используется. На рис. 6.40, б изображен поток данных и неиспользованные интервалы. Если требования пользователей не предусмотрены, как в приведенном примере, то должны применяться более эффективные методы с применением динамического разделения интервалов. Именно о таких методах идет речь при применении систем с коммутацией пакетов, статистиче-

463

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЗАЩИТЫ ИНФОРМАЦИИ

ских мультиплексоров или концентраторов. Соответствующие системы дают возможность достичь результата, изображенного на рис. 6.40, в, где пропускная способность системы остается постоянной благодаря использованию всех доступных временных интервалов.





Номер кадра













































1

2

3









































Вкл.







































Время

А

A1

A2









A1

B1



D1

A2





С2

D2



B3

С3

D3

Выкл.







Время





























































Вкл.















































В



B1



B3













Неиспользованные







Выкл.































Время

временные интервалы





























Вкл.

























б







С



С2

С3

























































Выкл.







Время









































































Время



Вкл.













A1

B1

D1

A2

С2

D2

B3

С3

D3



































D

D1

D2

D3

























Дополнительные

Выкл.



Время



















































доступные временные



интервалы

а

в



Рис. 6.40. TDM с фиксированным распределением и система с коммутацией пакетов: а - схема активности пользователей; б - TDM с фиксированным распределением; в - коммутация пакетов с временным распределением

Многоканальное деление ресурса связи. Общий способ управления ресурсом связи, который дает возможность разделять частотные диапазоны на предварительно определенный период времени. Такую систему множественного доступа называют комбинированными FDMA/TDMA.

Для определения деления частотных диапазонов рассмотрим случай равномерного пропорционального деления полосы шириной W между M группами (или классами) пользователей. Соответственно будем считать, что частотный диапазон разбит на полосы шириной W / M Гц, которые будут постоянно доступны соответствующим группам. Аналогично для назначения деления временных интервалов ось времени разбивается на интервалы длительностью T. В свою очередь каждый из кадров разбивается на N интервалов длительностью T /N каждый. Допустим, что активность пользователей синхронизирована по времени, а распределенные интервалы периодически расположены в кадрах. Каждый пользователь может передавать данные, когда начинается его интервал времени, причем на протяжении этого интервала пользователь может использовать выделенную полосу частот. Временной интервал однозначно задается как т-й интервал кадра n. Обратившись к рис. 6.41, можно описать интервал (n, m) таким способом: область сигнала явля-

ется пересечением временного интервала (n, m) и частотного диапазона j.

Допустим, что система модуляции / кодирования выбрана таким образом, что полная полоса W ресурса связи может поддерживать скорость передачи данных

464

Глава 6. Сети передачи информации

R бит/с. Для любого частотного диапазона, который содержит полосу W /M Гц,

соответствующая скорость передачи данных составляет R / M бит/с.





Временной интервал (п, т): nT

m 1 T

t nT

mT

,

n 0,1...,

N

N









m 1,2..., N.

Технология FDMA дает возможность использовать М диапазонов с шириной, которая равняется полной ширине полосы ресурса связи, а TDMA - полный диапазон частот для каждого из N интервалов времени, при этом длительность каждого интервала составляет 1/N длительности кадра.

частот



W/M

W

Полоса j

Полосы















(m 1)

T





















T







(m 1)

T















































































N



















N





N























































































Интервал













Интервал























(n, m)











(n 1, m)













































































































T





























T



























nT





Кадр n

(n 1)T

Кадр n+1

(n 2)T



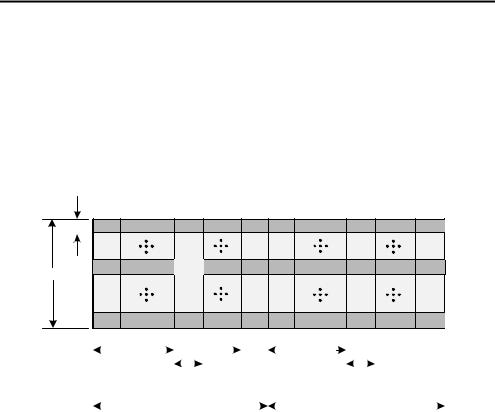

Рис. 6.41. Ресурсы связи: временно-частотное распределение по каналам



Сравнение производительности FDMA и TDMA. Скорость передачи

данных FDMA и TDMA. Основные отличия между системами FDMA и

TDMA для ресурса связи, который поддерживает скорость передачи данных

R

бит/с, иллюстрирует рис. 6.42. В случае FDMA полоса системы разделена

на

M ортогональных

полос частот.

Следовательно, все

M источников

σ (1 m M ) могут

одновременно

передавать данные

со скоростью

R/M бит/с каждое (см. рис. 6.42, а).

Согласно TDMA время разделено на М ортогональных временных интервалов - один пакет на интервале времени (рис. 6.42, б).

Таким образом, каждое M источников передает данные со скоростью R бит/с, что в М раз больше скорости передачи от пользователя FDMA за время 1/ M .

В обоих случаях источник передает информацию со средней скоростью R/M бит/с. Пусть информация, переданная каждым источником (см. рис. 6.42, а, б), собирается в b-битовые группы или пакеты. В случае FDMA b- битовые пакеты передаются за Т секунд по каждому из М непересекаемых

465

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЗАЩИТЫ ИНФОРМАЦИИ

каналов. Таким образом, полную скорость передачи данных можно подать в таком виде:





R





M b бит/с.







FD

T

















Буффер

Пакеты в очереди













Размер = b бит/пакет



















R, або R/M біт/с



1

R/M

1

Синхронизированная



задержка



























i

R/M

i

Синхронизированная



задержка































R/M



М

Синхронизированная



М

задержка



























а) FDMA





б) TDMA



Мультиплексор с временным

распределением

(6.3)

R

Рис. 6.42. Сравнительное представление технологии FDMA/TDMA:

а- FDMA: частота делится на М ортогональных частотных диапазонов;

б- TDMA: время делится на М ортогональных временных интервалов

(один пакет на интервале времени)

При использовании TDMA каждым источником при T / M секундах передается b бит. Следовательно, необходимая скорость передачи данных



RTD



b



бит/с.

(6.4)













T/M















Поскольку равенства (6.3) и (6.4) идентичны, то



R

R

R

Mb

бит/с.

(6.5)



FD

TD







T















Следовательно, обе системы требуют одинаковой скорости передачи данных, а именно R бит/с.

Задержка сообщений в системах FDMA и TDMA. На основании толь-

ко что изложенного приходим к выводу, что, несмотря на некоторые разногласия, FDMA и TDMA не отличаются производительностью. Однако отличие между ними становится очевидным, если за единицу измерения производительности взять время средней задержки пакета. TDMA имеет значительное преимущество по сравнению с FDMA по этому параметру, поскольку среднее время задержки пакета при использовании первой схемы меньше, чем при использовании второй.

Как и раньше, допустим, что при FDMA диапазон частот системы разбит на М ортогональных полос. При использовании TDMA кадр разделен на М

466

D w

Глава 6. Сети передачи информации

ортогональных временных интервалов. Для анализа времени задержки сообщения рассмотрим самый простой случай детерминированных источников данных. Допустим, что ресурс связи используется на 100 %. Тогда все частотные диапазоны при FDMA и все временные интервалы при TDMA будут заполнены пакетами данных. Для упрощения будем считать, что отсутствуют дополнительные расходы, связанные с защитными полосами или интервалами. Тогда время задержки сообщения

(6.6)

где w - среднее время ожидания пакета (до передачи); - время передачи

пакета. При FDMA каждый пакет пересылается на протяжении T

секунд;

тогда время передачи пакета



τFD T.

(6.7)

В случае использования TDMA каждый пакет пересылается на протяжении часового интервала T /M секунд. С помощью уравнения (6.7) время передачи пакета

τTD

T



b

.

(6.8)

M







R



Поскольку каналы FDMA доступны постоянно, а пакеты пересылаются непосредственно после создания, время ожидания

wFD 0.







S11



S12 S1,k 1 S1k

S1,k 1

Источник 1





































Sm1

Sm2 Sm,k 1 Smk Sm,k 1

Источник m

















































































SM 1 SM2 SM ,k 1 SMk

SM ,k 1

Источник M











































































































T

















































































































k-й кадр

передачиСкорость

Mb



















TDMA















S1k

S2k

S3k







Smk



SMk

T

битов













T















































































(m 1) M





T































































































Smk – k-й пакет объемом b бит, переданный источником m

(6.9)

Скорость



b



























S ,S , S1k

передачи

















T









11

12







битов





















































Скорость





b















































S



,S



, S



передачи









m1

m2





T













mk

битов



















































Скорость



b















































передачи









SM1,SM 2 , SMk

T





битов











































































Полная









Mb





Smk – k-й пакет объемом











b бит, переданный

скорость







T



















источником m

передачи битов















а

б

Рис. 6.43. Распределение по каналам: а - TDMA; б – FDMA

На рис. 6.43 сравниваются потоки данных для схем FDMA и TDMA. Как показано на рис. 6.43, а, при использовании TDMA временные интервалы

467

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ЗАЩИТЫ ИНФОРМАЦИИ

пользователей начинаются в разных точках кадра длиной Т секунд. Пакет Smk начинает отправляться по окончании (m 1) T / M секунд (1 m M )

после создания пакета. Таким образом, для TDMA среднее время ожидания пакета перед отправлением





1

M

T



T

M 1

T (M 1)M



T





1





wTD





(m 1)









n













(1





).

(6.10)







2

M

2

2









M m 1

M M



n 0





2 M





Максимальное время ожидания пакета перед отправлением составляет (M 1) T / M секунд, а среднее время задержки пакета:

1/ 2(M 1) T / M (T / 2) (1 1/ M ) .

(6.11)

Сравним среднее время задержки DFD и DTD при использовании FDMA

и TDMA:













DFD T ,













(6.12)





T





1



T

DFD



T



1

(6.13)

DTD



1









1



.

2



M













M







2



M



С помощью уравнения (6.7) формулу (6.13) можно записать в виде

D

D



b

M 1 .

(6.14)



TD

FD



2R











Результат показывает, что FDMA значительно уступает TDMA по времени задержки сообщения. Несмотря на то, что уравнение (6.3) выполняется для источника детерминированных данных, малые задержки передачи сообщений для TDMA сохраняются для любого независимого процесса получения данных.

Множественный доступ с кодовым разделением. В случае FDMA плос-

кость ресурса связи была разделена на горизонтальные отрезки, которые соответствуют частотным диапазонам. Ту же плоскость на рис. 6.38 было разбито по вертикалям на временные интервалы TDMA. Эти два подхода являются самыми распространенными в применении множественного доступа. Метод множественного доступа, который является результатом сочетания FDMA и TDMA, иллюстрирует рис. 6.44.

Этот метод называется множественным доступом с кодовым раз-

делением (code-division multiple access - CDMA).

Множественный доступом с кодовым разделением является практическим воплощением методов расширения спектра (spread-spectrum - SS), которые можно разделить на две основные категории:

расширение спектра методом прямой последовательности (direct sequence - DSSS);

расширение спектра методом скачкообразной перестройки частоты

(frequency hopping - FHSS).

468

Глава 6. Сети передачи информации

f

Полоса









































Сигнал



Сигнал



Сигнал



3

















3



1



3





Полоса





























































Сигнал



Сигнал



Сигнал



2

















2



3



3





Полоса





























































Сигнал



Сигнал



Сигнал



1

















1



2



1



t





































































































































































Временной

Временной

Временной

















интервал 1

интервал 2

интервал 3

Рис.6.44. Уплотнение с кодовым распределением

Эти методы разделения каналов на базе расширения спектра передаваемого сигнала вполне идентичны относительно организации разных режимов работы беспроводных сетей и детально рассмотрены в предыдущем разделе.

Процесс модуляции с использованием перестройки частоты иллюстрирует рис. 6.45.

Поток импульсных

Модулятор



данных, x(t)

(t) Acos[ 0 (t) 0 (t)]t

sx



Acos 0 (t)t

Устройство

скачкоподобной перестройки частоты

Генератор псевдошумового кода

Синхронизатор

Рис. 6.45. Процесс модуляции схемы FH-CDMA

Во время каждого изменения частоты генератор псевдошумовой последовательности направляет кодовую последовательность на устройство скачкообразной перестройки частоты. Это устройство выдает одну из допустимых для

469
