1)Классификация и основные характеристики электроэнергетических систем и сетей.

Под электроэнергетической, или электрической системой (ЭЭС), обычно понимают электрическую часть энергетической системы. При этом под энергетической системой (ЭС) понимают совокупность всех звеньев цепочки получения, преобразования, распределения и использования всех видов энергии.(ЛЭП,генераторы,турбины,котлы,бойлеры,двигатели,освет. приборы,источники энергоресурсов).

Электроэнергетическая система производит, распределяет и преобразует электрическую энергию.( генераторы,трансформаторы, ЛЭП,нагрузка).

ЭЭС хар-ся параметрами режима (S,P,Q,U,I,( угол расхождения м/д векторами)) и параметрами сети (x,r,g,b).

Электроэнергетические системы могут рассматриваться как часть большой системы народного хозяйства страны. При этом они характеризуются:

- зависимостью своего развития от роста потребления энергии;

- активным влиянием электроэнергетики на технический прогресс.

Общая цель управления электроэнергетическими системами - стремление к достижению наивыгоднейшего значения критерия эффективности, получаемого при некоторых заданных ограничениях.

Электрические сети - это элементы (низшее звено) ЭС, предназначенные для передачи и распределения электрической энергии. Они состоят из ЛЭП (ВЛ,КЛ), п/с, распределительных и переключательных пунктов. Объединяет для совместной работы электростанции и потребителей энергии.

Их разделяют: питающие(приемники энергии непосредственно не присоединяются) и распределительные (городские и промышленные).

хар-ся параметрами сети (x,r,g,b).

Классификация:

1)По роду I(постоянного,переменного)

2)По U_ном.(от 10кВ до 1150 кВ)

3)Разомкнутые(1)и (4) с 2стор. пита-ем или замкнутые(2) к ним отн-ся кольцевая(3):

2)Схемы замещения линий электропередачи

1)U220кВ-линии с сосредоточенными параметрами.

Провода таких линий хар-ся: r_0,уд, х_0,уд ( опред-ся по справ. или аналитич.)

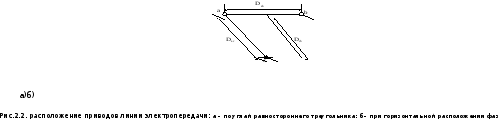

На х_0,уд влияет взаимное расположение проводов фаз

Если расстояние между фазами не одинаково,то рассчит. среднеее геометрическое.

В ЛЭП сверхвысокого напряжения каждый провод расщепляется на фазы.

Радиус такого провода: r_экв.=, n-кол-во проводов в фазе.

U10кВ (ВЛ,КЛ) вводятся активным сопротивлением.(2), U35кВ- и активным и индуктивным.(3)

U110,220кВ.П-образная схема замещения (1)

2) U330кВ и выше- линии с распределенными параметрами.

Длина больше или равна 400км.

Учитывается активная поперечная и емкостная проводимости.(1)

В КЛ U35кВ учитывается зарядная мощность Q_c.

В КЛ U110кВ учитывается поперечная активная проводимости(g,b).

В КЛ U10кВ учитывается r,x.

3) Схемы замещения трансформаторов

Двухобмоточный трансформатор можно представить в виде Г-образной схемы замещения:

=+j

,-обусловленны взаимной индукцией м/д обмотками.Оба значения берутся в справочнике.

;(активная),(реактивная)

Сопротивления трансформатора и определяются по результатам опыта КЗ и ХХ.В опыте КЗ- замыкается накоротко вторичная обмотка, а к первичной обмотке подводится такое напряжение, при котором в обеих обмотках трансформатора токи равны номинальному. Это напряжение и называется напряжением короткого замыкания ,далее по ваттметру опр-ся мощность.Потери в стали в опыте короткого замыкания очень малы, так как намного меньше . Поэтому приближенно считают, что все потери мощности в опыте КЗ идут на нагрев обмоток трансформатора. в таком режиме пренебрегают.В обмотке протекает номинальный ток. Из опыта ХХ расчитывается Физический смысл -физ. смысл трансф-ра в целом.

Потери в трансформаторе (активн.,в меди,зависят от нагрузки);

Трехобмоточный трансформатор

=+j

В опыте КЗ _к,_к- в справочн.,приводится на пару обмоток.

, ,

;

;

;

.

Все современныетрехобм. тр-ры выполняются с одинаковыми обмотками

100/100/100( соотн-е мощности)

= ==
