Порядок редактирования и занесения в таблицу расчетных значений интенсивности:

1)в поле «№ программы» выбрать номер программы, для которой будут редактироваться значения интенсивности;

2)в поле «Расчетная интенсивность» для каждого направления установить нужные значения интенсивностей (диапазон редактирования от 0 до 1000 единиц);

3)занести данные в таблицу нажатием кнопки «Занести данные в таблицу»;

4)при необходимости повторить пункты 1-3.

Значения весовых коэффициентов заносятся вручную в соответствующие поля ввода для каждого направления. Диапазон значений от 0 до 9,99. Далее весовые коэффициенты заносятся в таблицу нажатием кнопки «Занести данные в таблицу».

Чтобы зафиксировать все измененные табличные данные, необходимо нажать кнопку «Применить табличные данные».

Чтобы вернуть редактируемые табличные данные к первоначальному виду, необходимо, не фиксируя данные, нажать кнопку «Отмена».

6.5. Окно отладки

Для того, чтобы увидеть реакцию АДТ на входные комбинации состояний детекторов, а также в комплексе работу АДТ и ДК, в нижней части экрана присутствует окно отладки «Работа с адаптером» (рисунок 46).

Рисунок 46

Предварительно, подсоединив к компьютеру и запрограммировав АДТ в составе ДК, можно увидеть, как адаптер будет реагировать на входные значения.

Для этого кабель необходимо подсоединить к центральному процессору (ЦП) ДК (см. руководство по эксплуатации ЦАКТ.468219.003 РЭ), а к АДТ добавить детекторы или стенд, имитирующий их, после чего включить контроллер.

Далее нажать кнопку «Старт обмена». При этом начнется обмен конфигуратора АДТ с контроллером, в результате которого можно будет увидеть в соответствующих полях:

1)Входные значения – шестнадцатеричное число от 0х0 до 0xFFFF, которое будет соответствовать комбинации состояний детекторов;

2)Значения загруженности и интенсивности по направлениям, полученные за заданный в конфигураторе интервал времени оценки;

3)Команды, которые адаптер формирует для ЦП ДК (в случае задания соответствующих расчетных параметров);

4)Текущее время в контроллере и текущие номера программы и фазы его работы. Во время обмена можно изменять входные значения (при этом будет меняться и

реакция адаптера).

Обмен может быть остановлен кнопкой «Стоп».

42

460.3557.00334-01 34 01

Примечание. Во время обмена редактирование данных проекта, а также загрузка и выгрузка проекта из АДТ, запрещены.

7.КОНФИГУРАТОР ПЕШЕХОДНОГО СВЕТОФОРА СПИ-200

7.1.Программирование СПИ-200

Для программирования СПИ-200 с компьютера необходимо:

снять защитную крышку с тыльной стороны СПИ-200;

подсоединить COM-порт компьютера нуль-модемным кабелем из состава СПИ-200 к

разъему ХР1 (см. ЦАКТ.676761.002 Э4);

включить питание компьютера и дорожного контроллера (или при программировании в автономном режиме подать сетевое напряжение 220 В на контакты 1, 2 или 3, 2 колодки ХТ1 СПИ-200);

запустить программу-конфигурирования СПИ-200. На экране отобразится главное окно программы в соответствии с рисунком 47;

Рисунок 47

в выпадающем списке "СОМ порт" установить номер СОМ порта, используемого для связи с СПИ-200;

в главном окне программы выбрать закладку "Время";

для корректировки времени СПИ-200 нажать кнопку "Уст. текущее время", чтобы установить в СПИ-200 текущее системное время компьютера, либо в окне "Дата и время" установить в окнах редактирования "Час", "Мин", "Сек" требуемые значения и нажать кнопку "Установить". При успешной установке времени в журнале отобразится надпись "Установлено время: время, дата, день недели";

43

460.3557.00334-01 34 01

для чтения текущего времени из СПИ-200 установить флажок "Получить время". Текущее время будет отображаться в журнале в формате: "ВРЕМЯ: <время>, <дата>, <день недели>";

для корректировки времени включения звукового сигнала (Уставка 1), времени выключения звукового сигнала (Уставка 2) и времени ускоренного шага (Уставка 3) в соответствующих окнах "Уставка 1", "Уставка 2", "Уставка 3" установить требуемые значения и нажать кнопку "Установить". В журнале отобразится надпись: "Установлено: <номер уставки>: <значение уставки>";

для чтения текущих значений уставок в СПИ-200 нажать кнопку "Получить параметры". В журнале отобразятся текущее время СПИ-200 и значения уставок.

8.ПРОГРАММАТОР AVR

8.1. Запуск программы

8.1.1.Запуск программы производится средствами операционной системы путем запуска файла “SPI_AVR vH_L.exe” (символы «H» и «L» заменяются числом, обозначающим

№версии и № подверсии, соответственно).

8.1.2.После старта программы появляется окно в соответствии с рисунком 48. В верхней области окна размещен индикатор номера интерфейса связи программатора с ПЭВМ. Выпадающий список «Имя проекта» позволяет выбрать устройство для программирования (кнопки «Добавить», «Изменить», «Удалить» и «Сохранить» доступны только при старте программы с ключoм «/S» и описаны в подразделе «Настройка программы»). Тип процессора, используемого в проекте, отображается в строке «Процессор», а файл, содержащий программу в строке «Файл программы, *.HEX». Кнопка «Выход» внизу окна предназначена для завершения выполнения работы.

Рисунок 48

44

460.3557.00334-01 34 01

8.1.3. Кнопка «Выбрать COM-порт...» вызывает диалог «SPI_AVR2 – существующие COM-порты» в соответствии с рисунком 49. Существующие COM-порты отображаются в списке, для обновления списка служит кнопка «Обновить список». Если в списке COMпортов выбрана строка, то при закрытии диалога кнопкой «OK» выбранный COM-порт станет портом для связи с программатором, после изменения порта необходимо перезапустить программу.

Рисунок 49

8.1.4. Кнопка «О программе...» вызывает окно с данными о производителе и текущей версии программы. Окно закрывается кнопкой «OK», типичный вид окна приведён на рисунке 50.

Рисунок 50

8.2. Программирование

Программирование начинается при нажатии на кнопку «Программировать». В процессе программирования индикатор состояния отображает текущую фазу программирования, для длительных фаз отображается индикатор процесса работы в соответствии с рисунком 51.

45

460.3557.00334-01 34 01

Процесс программирования можно прервать нажатием кнопки «Прервать работу». При успешном завершении программирования программа отображает окно в соответствии с рисунком 52 и переходит в состояние «Ожидание», окно закрывается кнопкой «OK».

Рисунок 51

Рисунок 52

В случае ошибок программирования появляется окно с информацией об ошибке (пример на рисунке 53). После закрытия окна с информацией об ошибке (кнопкой «OK») программа переходит в состояние «Ожидание».

Рисунок 53

46

460.3557.00334-01 34 01

8.3. Настройка программы

8.3.1. Изменение параметров проекта доступно при нажатии на кнопку «Изменить» (см. рисунок 48). Появляется окно в соответствии с рисунком 54. Строки «Имя проекта», «Процессор» и «Файл программы, *.HEX» соответствуют ранее описанным. Кнопка «Выбрать...» позволяет выбрать (указать) файл программы для записи в процессор (вызывается диалог выбора файлов – «Открыть»). Остальные поля редактирования заполняются данными, приводимыми в описании процессора или инструкции по настройке. Произведённые изменения вступят в силу только при нажатии кнопки «Применить».

Рисунок 54

8.3.2. Для использования в дальнейшем следует сохранить проекты, нажав кнопку «Сохранить…» (см. рисунок 48), появится диалог сохранения файла в соответствии с рисунком 55, следует подтвердить действие. В случае, если при сохранении было изменено имя или размещение файла проектов «Projects.ini», первичная автоматическая загрузка проекта будет производиться из файла «Projects.ini», размещённого в папке программатора. Загрузка из файла с именем, отличным от «Projects.ini» или не из папки программатора, возможна при нажатии кнопки «Загрузить…» (см. рисунок 48).

47 460.3557.00334-01 34 01

Рисунок 55

8.3.3.Нажатие кнопки «Добавить» (см. рисунок 48) вызовет появление того же окна, что и нажатие кнопки «Изменить», но закрытие диалога кнопкой «Применить» приведёт к созданию нового проекта.

8.3.4.Нажатие кнопки «Удалить» (см. рисунок 48) приведёт к удалению текущего проекта, потребуется подтверждение удаления в соответствии с рисунком 56.

Рисунок 56

8.4. Завершение работы программы

8.4.1. Завершение работы программы происходит при нажатии кнопки «Выход».

48 460.3557.00334-01 34 01

ПРИЛОЖЕНИЕ 1 (рекомендуемое)

ВРЕМЕННАЯ ДИАГРАММА ПЕРЕКЛЮЧЕНИЯ СВЕТОВЫХ СИГНАЛОВ

Время цикла 79 с

– красный

– желтый

– зеленый

Рисунок 1

49 460.3557.00334-01 34 01

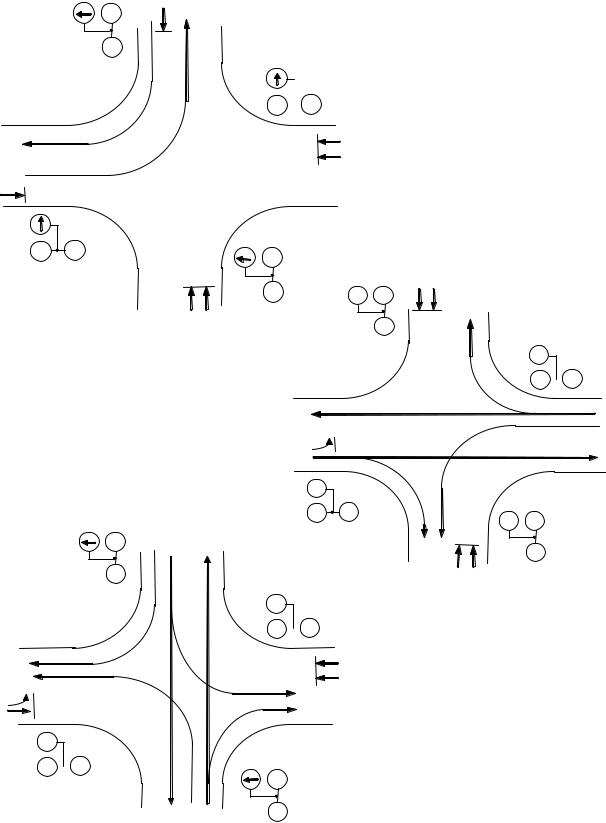

ФАЗЫ ДВИЖЕНИЯ ТРАНСПОРТА

К

1 н

К

К К

2 н

1 фаза

З З

З

К

4 н

З

К К

Рисунок 2

50

460.3557.00334-01 34 01
