Для изменения количества фаз нужное их число можно задать в одноименном окне. Для изменения параметров каждой фазы необходимо кликнуть мышью в строке

таблицы, соответствующей выбранной фазе.

При этом откроется окно «Свойства фазы» (рисунок 21 – для ДК2, рисунок 22 – для ДК «Каскад» и МДК), в котором можно редактировать параметры фазы.

Рисунок 21

Рисунок 22

22

460.3557.00334-01 34 01

В окне «Свойства фазы» в окошке «Позиция фазы в программе» отображается порядковый номер выбранной фазы в программе. С помощью клавиш вертикального перемещения курсора [], [] можно выбрать фазу, соответствующую любому порядковому номеру из общего числа фаз. При этом в окне отобразятся параметры той фазы, которая была выбрана вновь.

Для ДК2 можно задавать порядок следования фаз. К примеру, первой фазой может быть любая из общего количества фаз. Номер фазы задается в одноименном окне.

Тип фазы определяет ее использование. Безусловная фаза в цикле программы выполняется всегда. Фаза может вызываться только по нажатию кнопки ТВП. Так для подключения к фазе ТВП (табло вызывное пешеходное) необходимо указать тип фазы с порядковым номером того ТВП, при нажатии кнопки которого эта фаза вызывается. Параметр задается в одноименном окне.

Первая фаза в программе должна быть обязательно безусловной.

Необходимый параметр для ДК2 - время основного такта Тосн, который определяет длительность фазы. Его можно задавать в одноименном окне (см. рисунок 21).

Для ДК «Каскад» и МДК необходимо определить количество тактов в фазе, поскольку в структуре проекта для этих контроллеров исходно нет основного и промежуточных тактов

– все такты равноценны.

Для задания количества тактов существует одноименное окошко.

Для корректной работы в системе СДУ или в бесцентровой координации для каждой фазы необходимо назначить Тмин – минимальное время отработки фазы – время, в течение которого текущая фаза (ее основной такт) не может быть прервана при изменении команд управления или режимов работы.

При задании в одноименном окне Тмин (от 1 до 255 с) следует обращать внимание на то, чтобы значение Тмин было меньше длины основного такта фазы. Для ДК2 это параметр Тосн, для ДК «Каскад» и МДК это первый такт фазы, в котором ни по одному направлению нет промежуточного такта (зеленого мигающего, желтого, красно-желтого).

Для сохранения введенных данных необходимо нажать кнопку «Применить». Если нажать кнопку «Закрыть», то окно «Свойства фазы» будет закрыто без сохранения измененных данных.

Введенные данные отобразятся в таблице и на временной диаграмме.

4.3.2.2.Изменение длительности тактов

Вслучае, если для создания/редактирования проекта выбран контроллер ДК «Каскад», либо МДК, то для изменения параметров такта (продолжительности горения светофорной лампы) нужно выбрать соответствующий такт на временной диаграмме и щелкнуть на нем левой кнопкой мыши. На экране появится окно «Свойства такта», соответствующее рисунку 23.

Воткрывшемся окне имеется возможность изменять продолжительность и «цвет»

такта.

23

460.3557.00334-01 34 01

Рисунок 23

Цвет можно изменять с помощью кнопок .

После установки необходимых параметров для сохранения данных в структуре проекта нужно нажать кнопку «Применить».

Также, не закрывая окна, можно выбрать для редактирования такт другого направления и фазы. При этом отобразится текущее состояние параметров для выбранного такта.

Если выбран контроллер ДК2, то необходимо обратиться к отображаемой в этом случае таблице «Длительность промтактов» (рисунок 24). Промежуточные такты можно задавать для каждого из направлений в текущей программе. Для изменения параметров промтактов нужно кликнуть мышью по полоске выбранного направления.

При этом откроется окно «Промежуточные такты» (рисунок 25), в котором перечислены все виды промежуточных тактов, которые автоматически вставляются между основными тактами фаз при переходе от одной фазы к другой.

В окне можно установить длительность каждого вида промежуточных тактов. Для тех видов промтактов, которые не планируется использовать, длительность устанавливается равной нулю.

24

460.3557.00334-01 34 01

Рисунок 24

Рисунок 25

После установки параметров промтактов для занесения их в структуру данных проекта необходимо нажать кнопку «Применить».

Не закрывая окна, можно перейти к редактированию промтактов другого направления, либо промтактов направлений другой программы. Для этого надо выбрать нужное

25

460.3557.00334-01 34 01

направление и/или номер программы. При этом отобразятся текущие параметры промтактов, соответствующие выбранному направлению в выбранной программе.

4.3.2.3. Временная диаграмма

Все вышеописанные изменения параметров фаз и тактов отображаются на временной диаграмме (см. рисунок 17).

Чтобы подробнее рассмотреть отдельные фрагменты диаграммы, ее можно растянуть по оси времени с помощью ползунка (рисунок 26).

Рисунок 26

Если необходимо сохранить изображение временной диаграммы в графический файл, нужно кликнуть по нему правой кнопкой мыши. При этом появится диалоговое окно сохранения файлов. В нем можно задать имя файла и выбрать один из двух форматов, в котором будет сохранено изображение – .jpg или .bmp.

4.3.3.Вкладка «Календарь и силовые цепи»

Внимание!

ВДК2 максимальное число силовых цепей – 48.

ВМДК максимальное число силовых цепей – 16.

ВДК «Каскад» привязки силовых цепей нет.

Для редактирования суточного графика работы программ координации светофорного объекта, а также привязки направлений и цветов сигналов, сформированных в проекте, к каналам силовых цепей на колодках контроллера, необходимо открыть вкладку «Календарь и силовые цепи».

На вкладке отобразятся следующие параметры:

–таблица суточного графика работы программ координации;

–таблица привязки силовых цепей к направлениям (только для ДК2 и МДК).

4.3.3.1. Таблица суточного графика

Независимо от выбранного типа контроллера таблица суточного графика работы программ будет выглядеть одинаково (рисунок 27).

26

460.3557.00334-01 34 01

Рисунок 27 Отличие есть в табличке выбора дня недели для ДК «Каскад» и МДК (рисунок 28). Это

связано с тем, что для ДК2 есть возможность установки суточного графика работы для каждого дня недели, а для ДК «Каскад» и МДК только для будней и выходных дней.

Рисунок 28

При выборе нужного дня недели в таблице отобразится суточный график работы программ для этого дня в виде интервалов времени с указанием номера программы и времени начала ее работы.

Время начала следующего интервала является временем конца предыдущего.

При редактировании параметров суточного графика, прежде всего, нужно задать необходимое количество временных интервалов. Это можно сделать с помощью кнопок «Добавить интервал», «Удалить интервал». В случае, когда круглые сутки должна работать одна программа, нужно нажать кнопку «Круглосуточный режим». При этом в таблице останется один временной интервал, который по умолчанию охватывает все 24 часа.

Для редактирования параметров временного интервала необходимо кликнуть мышью в строке, соответствующей выбранному интервалу. При этом на экране появится окно «Редактирование временных интервалов» (рисунок 29).

27

460.3557.00334-01 34 01

Рисунок 29

В этом окне можно задавать номер программы и время начала выбранного временного интервала. Чтобы сохранить измененные параметры в структуре данных проекта, необходимо нажать кнопку «Применить». Если нажать кнопку «Отмена», то параметры не сохранятся, а окно закроется. Также имеется возможность, не закрывая окна, редактировать параметры любого временного интервала из заданного их числа. Для этого надо выбрать необходимый интервал в одноименном окошке. При этом отобразятся текущие параметры выбранного интервала.

4.3.3.2.Таблица «Привязка силовых цепей к направлениям»

В таблице представлены номера каналов силовых цепей, а также соответствующие им направления и цвета нагрузок. Для ДК2 таблица имеет вид, представленный на рисунке 30, для МДК – на рисунке 31.

28 460.3557.00334-01 34 01

Рисунок 30

Рисунок 31

29

460.3557.00334-01 34 01

В таблицах представлены номера каналов силовых цепей, а также соответствующие им направления и цвета нагрузок. Для того, чтобы назначить тому или иному каналу номер направления и цвет, необходимо щелкнуть мышкой: для ДК2 – в ячейке таблицы, соответствующей номеру выбранного блока и канала, для МДК – в колонке, соответствующей номеру выбранного канала в любой из ячеек: цвет или направление.

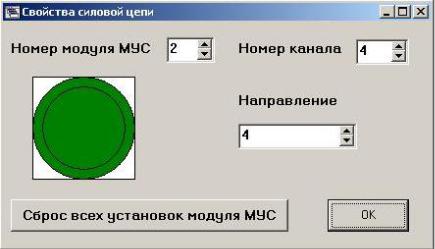

При этом откроется окно «Свойства силовой цепи» (рисунок 32).

Рисунок 32

Вокне «Свойства силовой цепи» можно изменять цвет и направление выбранной силовой цепи.

Номер направления задается в соответствующем окошке, а цвет изменяется при каждом клике мышью по изображению излучателя.

Для сохранения измененных параметров в структуре проекта необходимо нажать кнопку «ОК».

Нажатие кнопки «Сброс всех установок модуля МУС» позволяет сбросить все установленные параметры для текущего модуля МУС (модуля управления светодиодными излучателями), номер которого отображается в соответствующем окошке (для ДК2).

Вслучае с МДК, где модуль один, происходит сброс либо старшей, либо младшей половины каналов, в зависимости от принадлежности к той или иной половине выбранного для редактирования силового канала.

Имеется возможность, не выходя из окна, редактировать параметры любой силовой цепи. Выбор силовой цепи осуществляется для ДК2 по номеру модуля МУС и номеру канала

вмодуле.

Вслучае, если контроллер – МДК, выбор осуществляется только по номеру канала. После выбора в окне отобразятся текущие параметры силовой цепи.

4.4. Пульт диагностики ДК

Пульт диагностики ДК предназначен для получения информации о текущем состоянии контроллера, а также для корректировки времени в ДК. Чтобы открыть пульт диагностики,

нужно щелкнуть мышью кнопку на панели быстрого запуска. При этом откроется окно, изображенное на рисунке 33.

30

460.3557.00334-01 34 01

Работа с пультом диагностики ДК подразумевает наличие корректного подключения компьютера к дорожному контроллеру (подробности, связанные с подключением контроллера описаны в 3.2.1).

Рисунок 33

В открывшемся окне имеется возможность:

1) устанавливать дату и время в дорожном контроллере.

Для установки нужно выставить желаемые значения даты и времени в соответствующих окошках редактирования даты/времени, а потом нажать кнопку «Установить время». Дата и время будут переданы в контроллер;

2) для ДК2 и МДК cчитывать значения токов, которые были занесены в регистры параметров силовых каналов в процессе обучения силовых цепей контроллера. Для считывания необходимо нажать кнопку «Обученные значения». Считанные значения токов появятся в основном окне в таблице «Привязка силовых цепей к направлениям» (см. рисунки 30, 31);

3) принимать информацию о состоянии контроллера в режиме постоянного обмена с ним (один раз в 1 секунду). Запустить обмен можно, нажав кнопку «Старт». При этом в окошке «Информация с контроллера» отобразится:

–номер текущей программы (или название специальных программ ЖМ – желтое мигание, ОС – отключенное состояние, КК – кругом красный);

–номер текущей фазы;

–время, оставшееся до окончания основного такта текущей фазы (только для ДК2);

–текущие дата и время контроллера;

–сообщение о процессе обучения силовых цепей, если он активен;

–в случае неисправностей – тип неисправности, направление, по которому она обнаружена, и время обнаружения.

Для того, чтобы прервать обмен, нужно либо нажать кнопку «Стоп», либо закрыть окно «Пульт диагностики ДК».
