АННОТАЦИЯ

Данный документ содержит описание основных возможностей и порядок работы с Единой средой конфигурирования дорожной периферии (далее – ЕСКДП или среда).

Данное руководство оператора предназначено для персонала организаций, эксплуатирующих светофорные объекты, на которых установлены дорожные контроллеры ДК «Каскад», МДК и другое периферийное дорожное оборудование производства ОАО «Электромеханика», г. Пенза.

Для работы с ЕСКДП пользователь должен обладать навыками эксплуатации ПЭВМ с ОС Windows.

3

460.3557.00334-01 34 01

4

460.3557.00334-01 34 01

1.НАЗНАЧЕНИЕ И УСЛОВИЯ ПРИМЕНЕНИЯ

ЕСКДП предназначена для конфигурирования дорожных контроллеров и периферийного оборудования на светофорных объектах.

Всё программное обеспечение, предназначенное для работы с дорожной периферией, поставляется потребителю единым дистрибутивом. После инсталляции среды доступны все утилиты для работы с конкретным видом оборудования:

–конфигуратор ДК — конфигурирование дорожных контроллеров производства ОАО «Электромеханика» в соответствии с планами координации светофорных объектов, а также диагностика работы ДК;

–программа расчета режима «Зеленая волна» — расчет и корректировка временных сдвигов начала цикла работы светофорных объектов, объединенных в бесцентровую систему координации;

–конфигуратор адаптера детекторов транспорта — конфигурирование модуля АДТ из состава дорожного контроллера ДК;

–конфигуратор пешеходного светофора СПИ-200 — установка временных интервалов, в течение которых будет работать звуковое сопровождение разрешающего сигнала светофора;

–управляющая программа программатора AVR — работа с программатором AVR при прошивке бортовых программ модулей дорожной периферии.

2.ПОДГОТОВКА К РАБОТЕ

2.1.Состав и содержание установочного диска

Программное обеспечение (далее – ПО) ЕСКДП поставляется для установки на ПЭВМ с операционной системой Windows XP (Windows 7). Диск содержит файл с дистрибутивом ПО среды.

2.2. Инсталляция среды

Инсталляция среды осуществляется путем запуска файла на диске, представляющего собой самораспаковывающийся архив. Архив распаковывается в указанной пользователем директории в папку ESKDP. В качестве ПЭВМ может использоваться PC компьютер.

Параметры компьютера:

–центральный процессор: Celeron 1,8 ГГц;

–ОЗУ: 512 Мбайт;

–HDD: 80 Гбайт;

–оптический привод: СD ROM;

–монитор: разрешение экрана не менее 1024х768.

3.МЕНЮ ПРОГРАММ

Работа в ЕСКДП осуществляется через меню программ (рисунок 1), окно которого появится на экране монитора после запуска файла ESKDP.exe.

5

460.3557.00334-01 34 01

Рисунок 1

Открытие и запуск требуемых утилит производится двойным щелчком левой кнопки мыши на соответствующей строке.

Альтернативный запуск каждой конкретной утилиты возможен из соответствующей ей папки, не используя меню программ.

Действия оператора при работе с каждой утилитой указаны в соответствующих разделах ниже. Для выполнения некоторых операций при работе с утилитами ЕСКДП требуется физическое подключение программируемого оборудования.

В папках с утилитами имеются текстовые файлы с руководствами, которые доступны также и из меню программ.

6

460.3557.00334-01 34 01

4.КОНФИГУРАТОР ДОРОЖНЫХ КОНТРОЛЛЕРОВ

4.1.Запуск программы

Запустите программу ConfiguratorDK.exe. На экране после небольшой задержки появится изображение, соответствующее рисунку 2.

Рисунок 2

4.2. Меню

В верхней строке экрана располагается меню (рисунок 3), с помощью которого можно выполнять различные действия.

7

460.3557.00334-01 34 01

Рисунок 3

После того, как выбран какой-либо пункт меню, под ним раскроется окно, где отобразится соответствующее ему подменю.

Под строкой меню расположена панель с кнопками быстрого запуска, дублирующими пункты меню.

При открытии окна программы многие пункты меню недоступны. Чтобы меню было доступно полностью, прежде всего, необходимо произвести выбор типа контроллера в соответствующем окне и применить выбор одноименной кнопкой (рисунок 4).

Рисунок 4

4.2.1. Раздел меню «Проект»

При открытии раздела меню «Проект» на экране появится изображение подменю, соответствующее рисунку 5.

Рисунок 5

4.2.1.1.Пункт подменю «Новый»

Для создания нового проекта программы управления светофорным объектом, прежде всего, необходимо определить тип контроллера, для которого будет создаваться проект (см. рисунок 4). При этом на экране в окнах вкладок «Свойства проекта», «Временная диаграмма», «Календарь и силовые цепи» появится ряд полей параметров, некоторые из которых отображаются в зависимости от типа выбранного ДК. Поля параметров заполнены данными проекта по умолчанию, используемого в качестве шаблона для создания собственного проекта.

Проект по умолчанию также может быть открыт при нажатии пункта подменю «Новый».

8

460.3557.00334-01 34 01

4.2.1.2.Пункт подменю «Открыть»

Пункт подменю «Открыть» позволяет найти и открыть уже разработанную программу. Если открывать проект, загружая файл, ранее сформированный с помощью данной

программы, то тип контроллера считается из файла.

Если щелкнуть мышкой на пункте подменю «Открыть», то на экране высветится окно, соответствующее рисунку 6.

Рисунок 6

В строке «Имя файла» задайте путь и имя файла. Тип файла (расширение) предусмотрен для выбранного типа контроллера. Левой кнопкой мыши щелкните на кнопке «Открыть».

4.2.1.3.Пункт подменю «Сохранить»

При нажатии пункта подменю «Сохранить» текущий проект сохранится в файл с тем же именем, с каким он был открыт.

4.2.1.4.Пункт подменю «Сохранить как…»

Если выбрать пункт подменю «Сохранить как…», то на экране появится окно, в котором необходимо указать путь и новое имя программы.

Этот пункт меню используется, когда программу с новыми изменениями надо записать под новым именем, а программу, которая была загружена, оставить без изменений.

9

460.3557.00334-01 34 01

4.2.1.5.Пункт подменю «Выход»

Для выхода из программы нужно выбрать пункт меню «Выход».

4.2.2. Раздел меню «Операции»

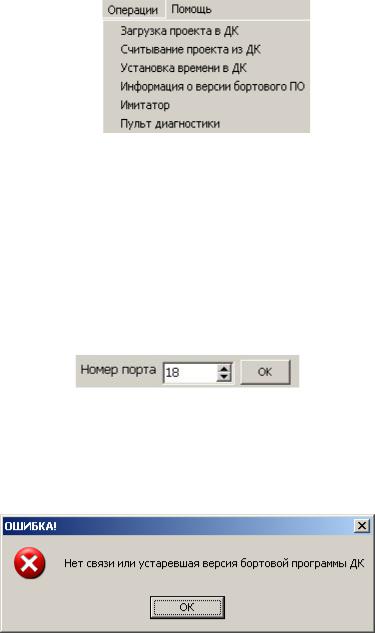

Если выбрать в меню раздел «Операции», на экране появится подменю, соответствующее рисунку 7.

Рисунок 7

4.2.2.1Пункт подменю «Загрузка проекта в ДК»

Для загрузки структуры данных в контроллер необходимо щелкнуть мышкой на данном пункте подменю. Начнется загрузка текущего проекта в контроллер.

Примечания:

1. Перед обменом данными с контроллером необходимо убедиться в правильности выбора или установить номер COM порта компьютера, к которому подключен контроллер. Выбор порта можно произвести в соответствующем окне (рисунок 8).

Рисунок 8

2. При загрузке проекта в контроллер в случае, если неправильно установлен номер порта, есть проблемы при физическом подключении к контроллеру или же загрузка проекта производится в контроллер, который не поддерживается конфигуратором, на экране появится сообщение (рисунок 9) и загрузка производиться не будет.

Рисунок 9

10

460.3557.00334-01 34 01

4.2.2.2Пункт подменю «Считывание проекта из ДК»

Для считывания структуры данных из контроллера, нужно выбрать данный пункт подменю. После считывания данные отобразятся в соответствующих окнах на вкладках «Свойства проекта», «Временная диаграмма» и «Календарь и силовые цепи».

4.2.2.3Пункт подменю «Установка времени в ДК»

Перед установкой в контроллер текущей даты и времени необходимо проверить соответствие даты реальной и точности установленного на вашем компьютере времени реальному.

Проверка и изменение даты и времени производятся средствами операционной системы.

Для установки в контроллере текущей даты и времени щелкните левой кнопкой мыши на пункте подменю «Установка времени в ДК». Начнется установка.

4.2.2.4Пункт подменю «Информация о версии бортового ПО»

Щелкнув левой кнопкой мыши на пункте «Версия бортового ПО», можно считать из контроллера номер версии бортового ПО и дату ее создания. Информация отобразится в открывшемся окне. Пример – на рисунке 10.

Рисунок 10

4.2.2.5Пункт подменю «Имитатор»
