Пункт подменю "Сохранить "
Пункт подменю "Сохранить" можно открыть, нажав клавиши [Сtrl]+[S] из основного меню или щелкнув мышкой на пункте подменю "Сохранить". После нажатия на клавиши [Сtrl]+[S] текущая программа сохраняется. При появлении окна подтверждения выберите «Да» (нажмите «Enter»).
-
Пункт подменю "Сохранить Как …"
Пункт подменю "Сохранить Как…" можно открыть, нажав клавиши [Сtrl]+[A] из основного меню или щелкнув мышкой на пункте подменю "Сохранить Как". На экране появится окно, где необходимо набрать путь и новое имя программы.
Этот пункт меню используется, когда программу с новыми изменениями надо записать под новым именем, а программу, которая была загружена, оставить без изменений.
-
Пункт подменю "Выход"
Если Вы хотите выйти из программы, наберите комбинацию клавиш [Alt]+[X] или выберите мышкой пункт меню "Выход".
-
Раздел меню "Вид"
Разработку программ для светофорного объекта начните с задания направлений движения.
Для этого необходимо набрать [Alt]+[В] или перевести курсор в меню на слово "Вид" и нажать клавишу [Enter]. На экране появится подменю, соответствующее рисунку 6.
Рисунок 6
-
Пункт подменю "Свойства проекта"

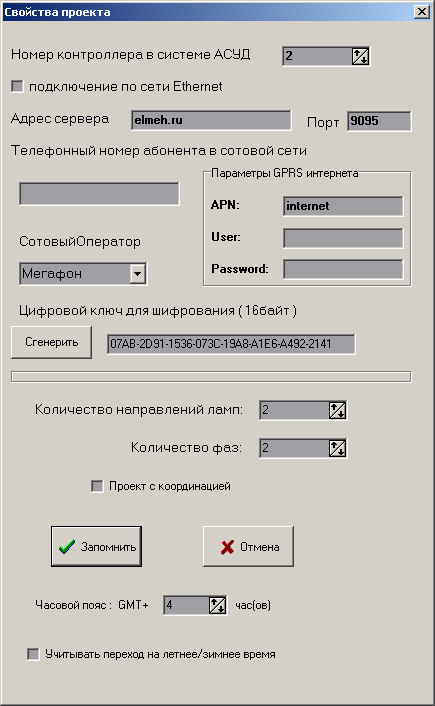

Для определения основных свойств проекта (создаваемого или изменяемого) необходимо открыть пункт подменю "Свойства проекта", щелкнув мышкой на этом пункте. На экране высветится окно, пример которого соответствует рисунку 7.
Рисунок 7
Если предусматривается включение контроллера в Систему Диспетчерского Управления и Мониторинга, то необходимо произвести настройки для работы контроллера в системе.
Для этого, если контроллер подключается к системе по GPRS:
-
В строке «Номер контроллера в системе АСУД» с помощью клавиш вертикального перемещения курсора [â], [á] необходимо выбрать номер, который присвоен контроллеру в системе АСУД.
-
В строке «Адрес сервера» и «Порт» прописать соответственно адрес сервера АСУД и номер порта этого сервера.
-
В поле «Телефонный номер абонента в сотовой сети» можно указать телефонный номер, соответствующий вставленной в модем данного контроллера SIM-карте (на текущий момент это поле необязательное).
-
В поле «Сотовый оператор» необходимо выбрать из списка сотового оператора, SIM-карта которого используется.
Если выбран сотовый оператор Мегафон, Билайн или МТС, то параметры GPRS-интернета пропишутся автоматически (параметры действительны для этих операторов на территории России).
Если же сотовый оператор другой, то нужно выбрать в списке слово «другой». При этом поле «Параметры GPRS интернета» будет доступным для редактирования и эти параметры нужно будет прописать вручную.
-
В поле «Параметры GPRS интернета» нужно прописать точку входа для GPRS интернета (строка «APN»), имя пользователя (строка «User») и пароль (строка «Password»). Все три параметра определены у каждого оператора сотовой связи.
-
Для защиты информации при работе в системе используется 16-ти байтовый ключ, с помощью которого осуществляется шифрование. Для генерации ключа в поле «Цифровой ключ шифрования» необходимо нажать кнопку «Сгенерить».
Если же контроллер подключается к системе по сети Ethernet:
1. Отметить галочкой “Подключение по сети Ethernet”.
При этом некоторые элементы окна “Свойства проекта” изменятся для возможности настройки параметров подключения по сети Ethernet (рисунок 8).
Рисунок 8
2. В строке «Номер контроллера в системе АСУД» с помощью клавиш вертикального перемещения курсора [â], [á] необходимо выбрать номер, который присвоен контроллеру в системе АСУД.
3. В строке «IP адрес сервера» и «Порт» прописать соответственно адрес сервера АСУД и номер порта этого сервера.
4. В поле «Параметры подключения» нужно прописать IP адрес контроллера в сети Ethernet (строка «IP адрес контроллера»), а также, если необходимо, IP адрес шлюза (строка «Шлюз») и маску подсети (строка «Маска подсети»).
5. Для защиты информации при работе в системе используется 16‑ти байтовый ключ, с помощью которого осуществляется шифрование. Для генерации ключа в поле «Цифровой ключ шифрования» необходимо нажать кнопку «Сгенерить».
